Astuces découpe et gravure laser
Astuces sur des réglages, matériaux, techniques, fiasco que vous avez expérimentés au Fablab ! Image d'illustration : Aaron Porterfield via instructables.com/Curved-laser-bent-wood/
- Tableau collaboratif des paramètres
- Générateur de boîtes
- Enlever les lignes redondantes dans Inkscape
- Gravures de profondeurs variables
- Assemblage "Hammer Join" pour plaques en bois
Tableau collaboratif des paramètres
Vous avez expérimenté de nouveaux paramètres, pour un usage particulier ou une nouvelle matière ? Renseignez les paramètres dans le tableau ci-dessous !
Trotec Speedy 100
+ lentille 2,5 pouces CO2
-
La surface de travail maximale de la machine est de 610 x 300 mm
- L'épaisseur maximale conseillée pour la découpe est d'environ 7 mm.
- Avant toute opération assurez-vous impérativement que votre matériau est compatible avec la machine
-
Les réglages de ce tableau sont indicatifs : vous devez dans tous les cas effectuer des test matériaux avant votre découpe
| Matière |
épaisseur (mm) |
opération |
Puiss. (%) |
vitesse (%) |
fréqu. (ppi/hz) |
passes |
remarques |
mise à jour | auteur.ice |
| PETG | 0.75 | découpe | 38 | 2 | 1000 | 1 | détails peu fidèles, fond légèrement | 04/2022 | C. Devanz |
| PETG | 1.5 | découpe | 40 | 0,8 | 1000 | 1 | 04/2022 | C.Devanz | |
| Alumine | 0.5 | découpe |
40 | 5 | 1000 | 100 | échantillon collé sur plaque d'allu avec du double-face | 11/05/22 | P. David |
| Saphir | 1 | découpe | 40 | 5 | 1000 | 200 | échantillon collé sur plaque d'allu avec du double-face | 11/05/22 | P. David, M. Torkzatoh |
Remarques complémentaires
- Découpe alumine - Usage : Composant de piezzo-moteur - Pascal David, Laboratoire INSP, équipe SNEQ
- Découpe saphir - Usage : Composant d'un microscope à effet tunnel (piezzo moteur) - Pascal David et Mehdi Torkzatoh, Laboratoire INSP, équipe SMEQ
Trotec Speedy 360
+ lentille au choix 1,5 pouces ou 2,5 pouces CO2
| Matière |
lentille |
épaisseur (mm) |
opération |
Puiss. (%) |
vitesse (%) |
fréqu. (ppi/hz) |
passes |
remarques |
mise à jour | auteur.ice |
| Verre transparent |
1,5" |
NS |
gravure | 42 |
100 |
1000 | 1 | réglages de la bibli par défaut 'clear glass', très bien |
16/12/2022 | C. Devanz |
| Contreplaqué peuplier |
2.5 '' |
3 mm |
découpe | 80 |
2 |
1000 |
1 |
12/01/23 |
PL Phan |
|
| Contreplaqué |
2.5 '' |
1mm |
découpe | 30 |
2 |
1000 |
1 |
couleur de brûlé autour du tracé de coupe |
12/01/23 |
PL Phan |
| Saphire |
? |
1mm |
découpe |
50 |
5 |
1000 |
20 |
Le saphir est découpé sur 0.2mm. Le chauffage de la surface casse le reste de la lame |
04/04/23 |
DAVID.P |
Générateur de boîtes

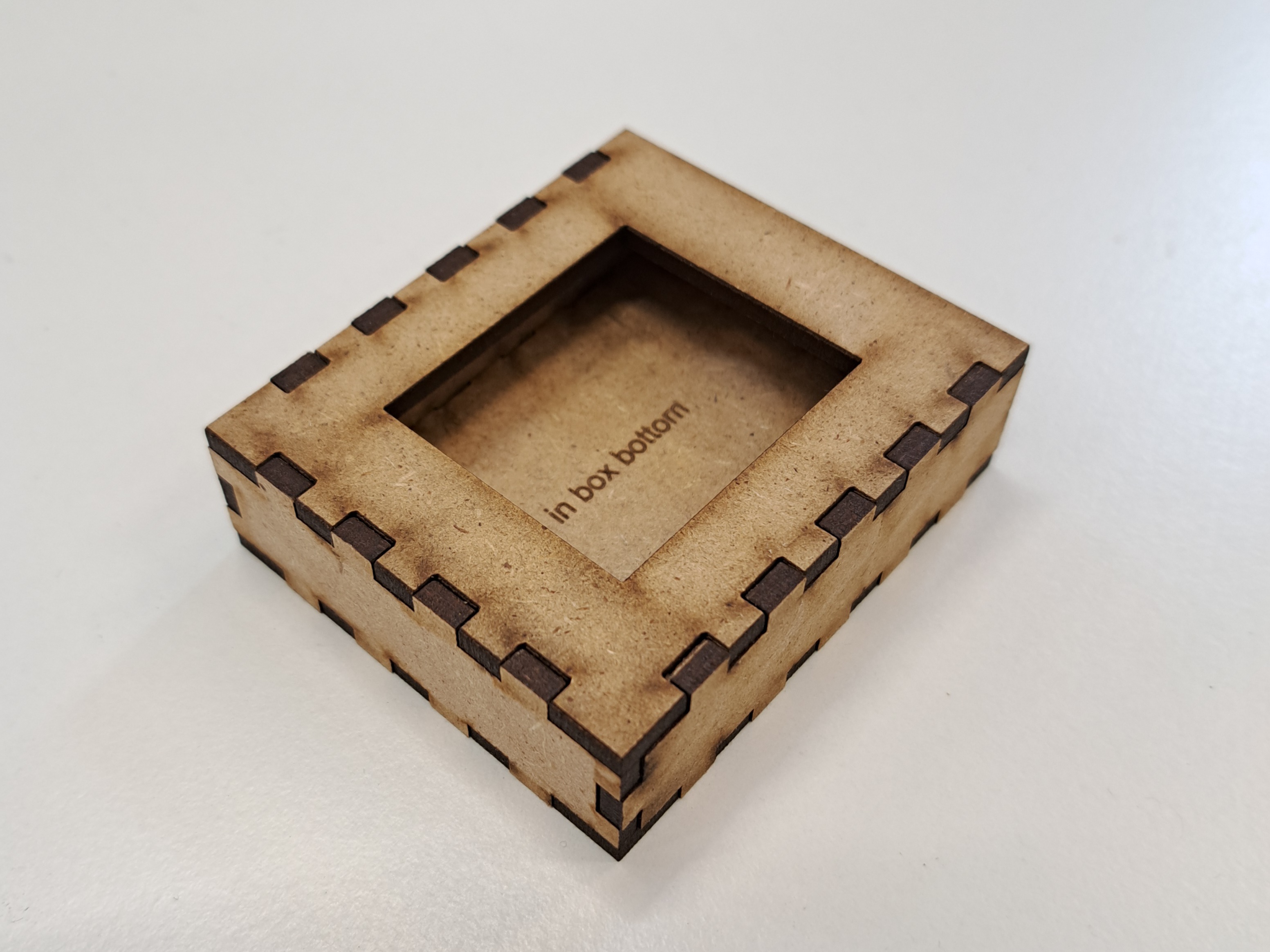

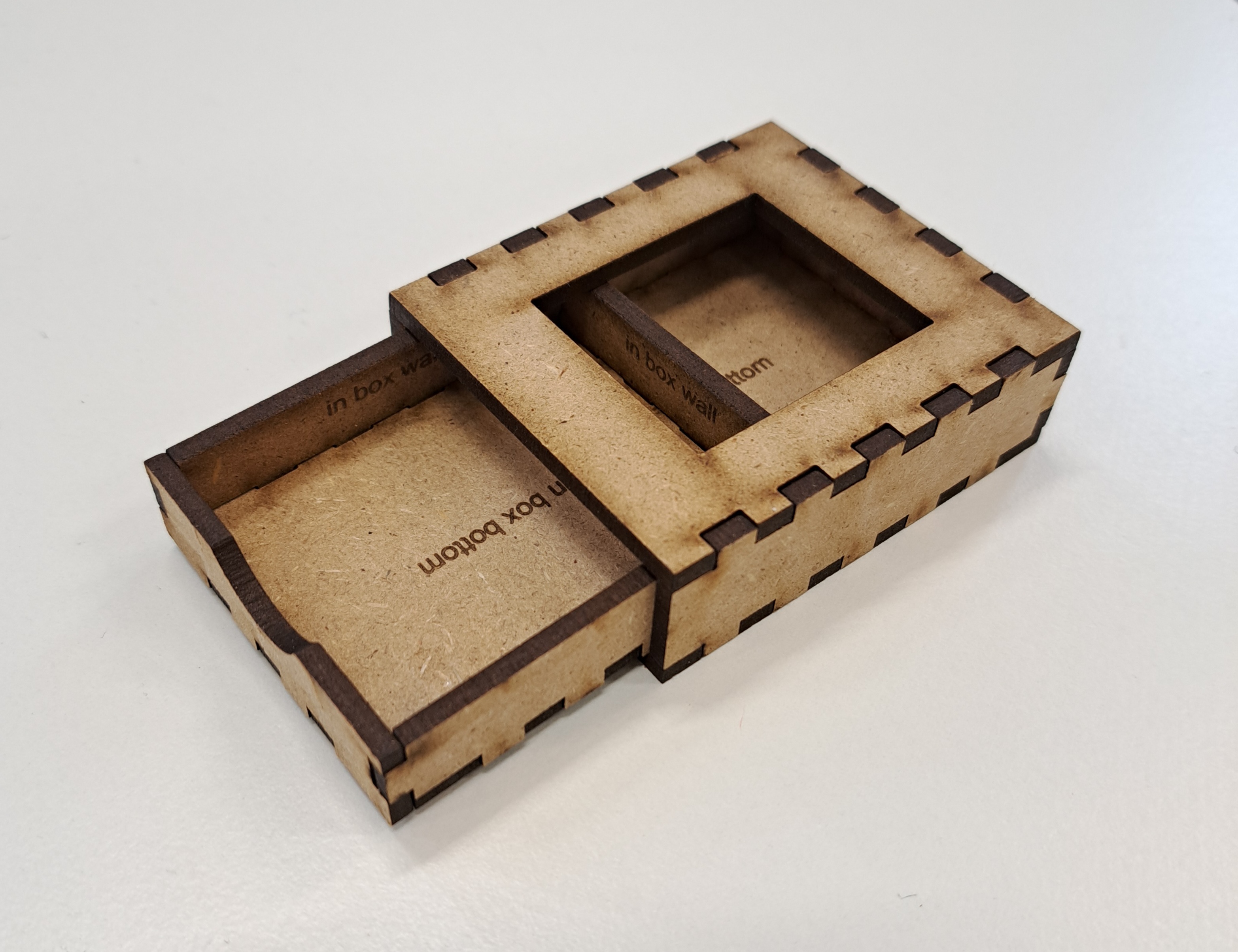

La découpeuse laser permet de rapidement découper des plaques (planes donc), et avec le bon système d'encoches on peut les assembler simplement pour faire des formes "en 3D". Si les encoches sont bien ajustées, on n'a même pas forcément besoin de colle pour faire l'assemblage ! Une application classique est la réalisation de boîtes.

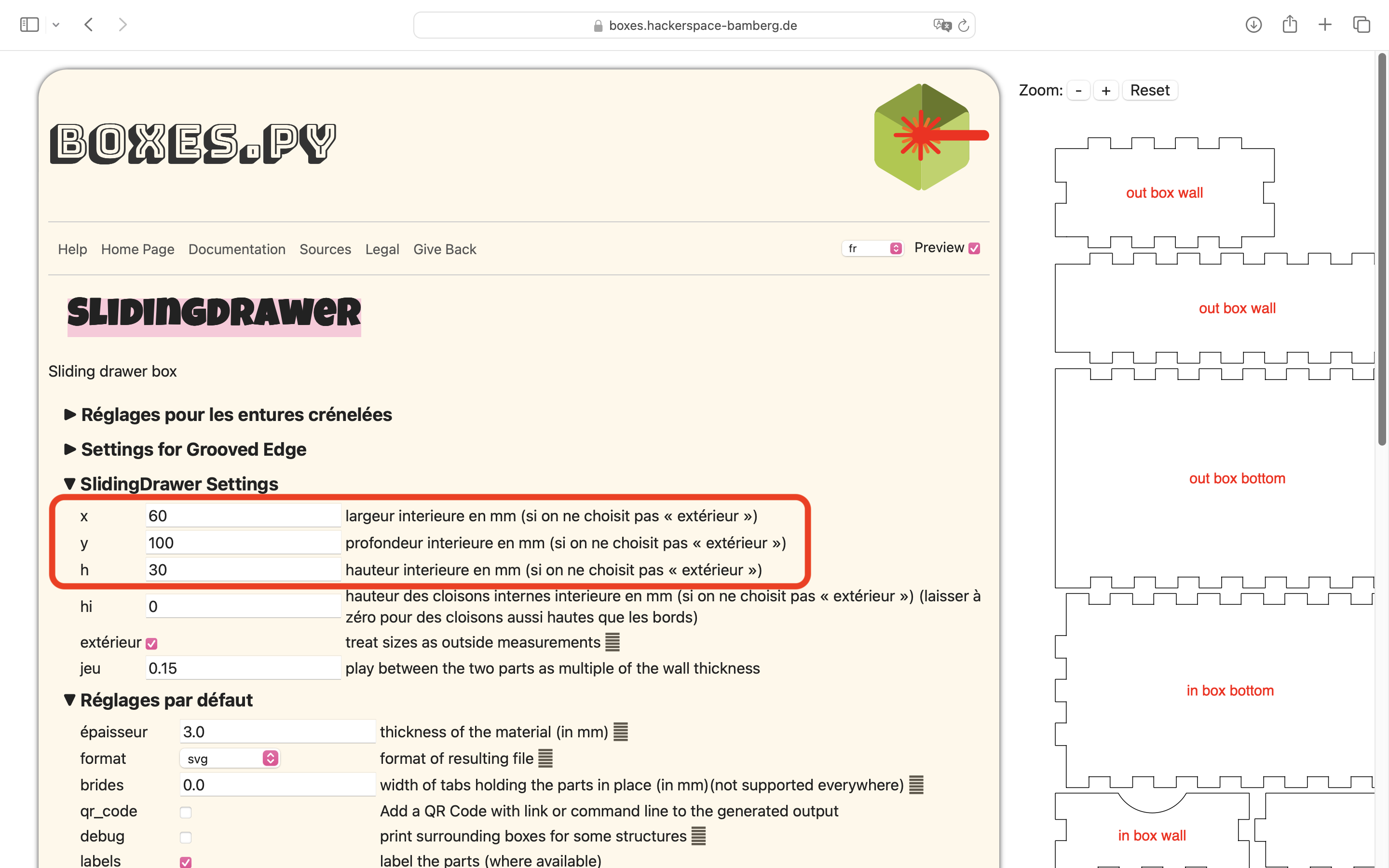

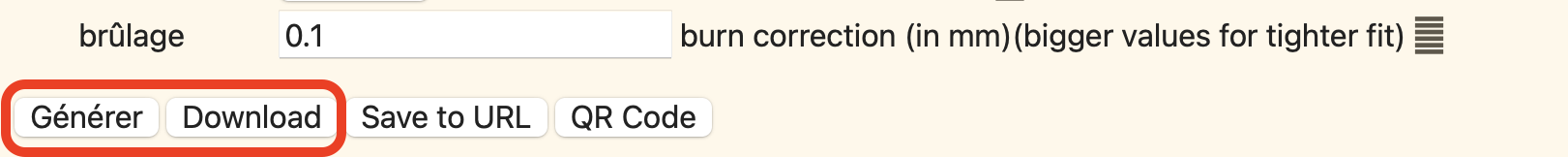

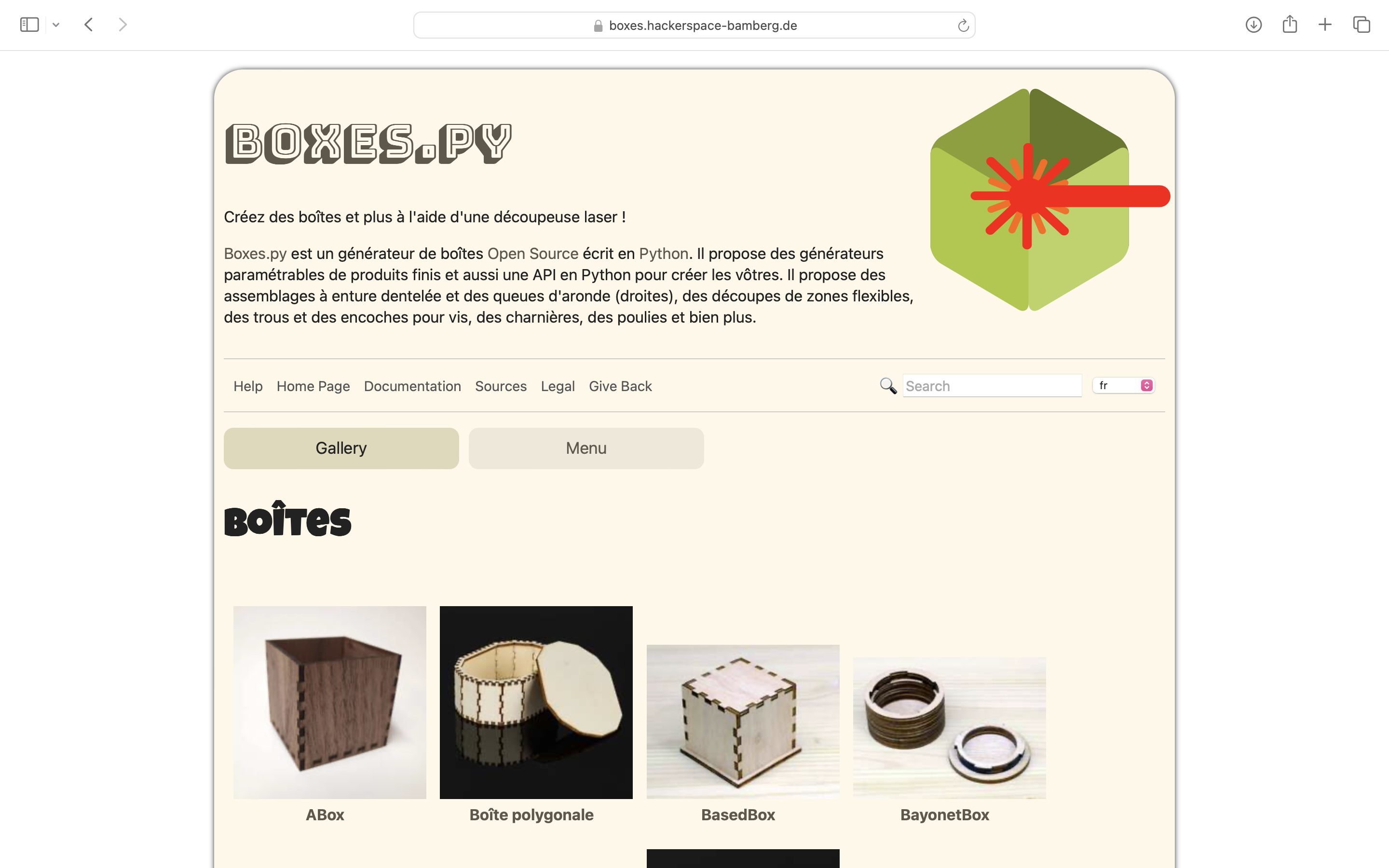

Voici une ressource très riche vous permettant de générer une grande variété de modèles de boîtes avec vos propres dimensions :

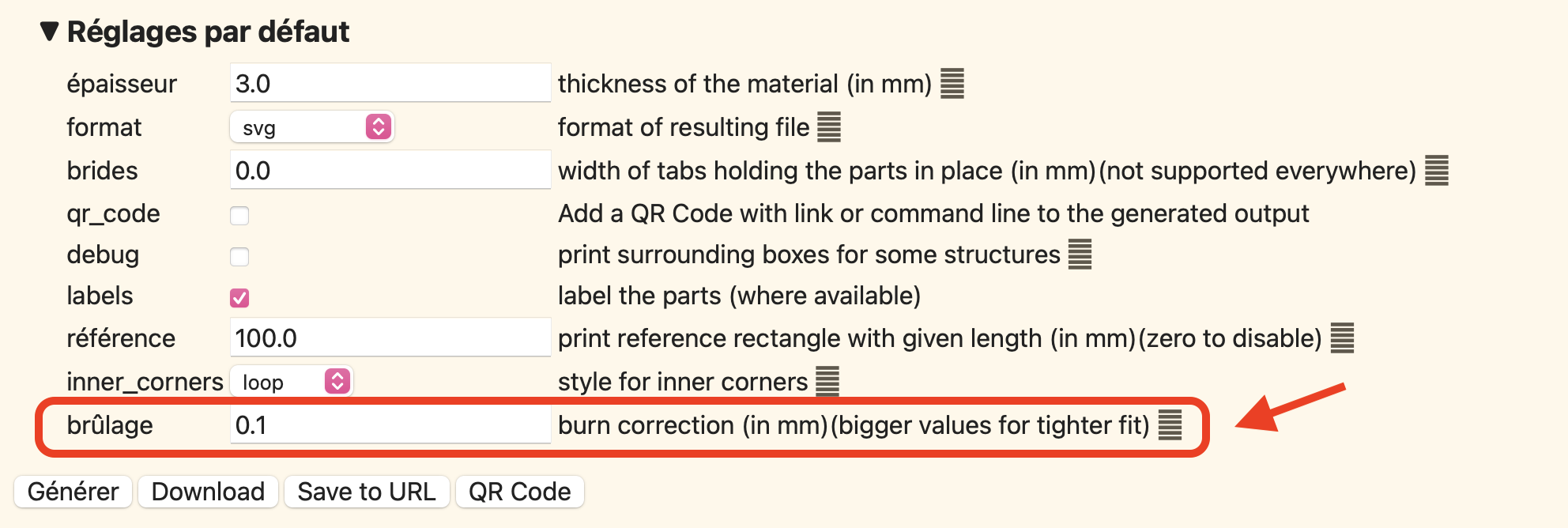

N'oubliez pas de spécifier la bonne épaisseur du matériau !! En effet, les dimensions des encoches dépendent de l'épaisseur du matériau.

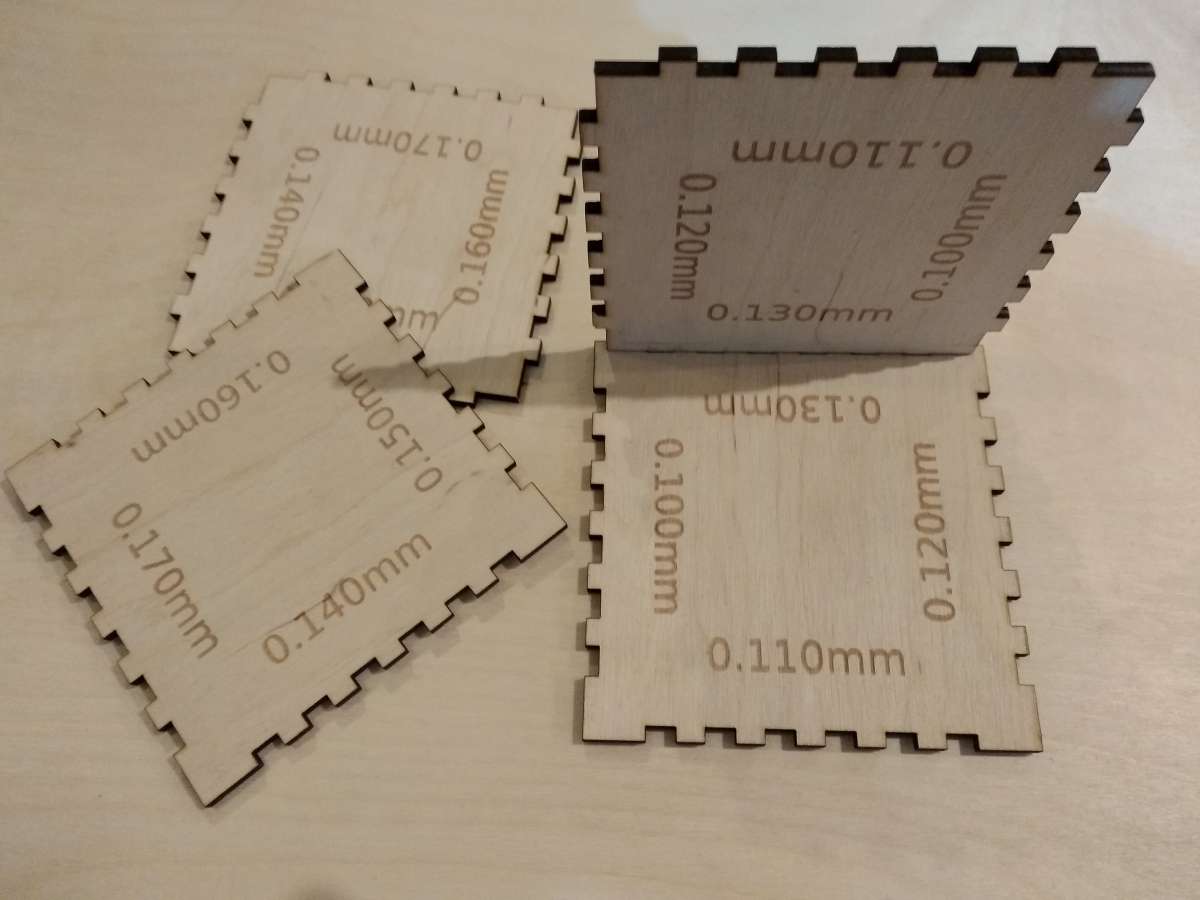

Toujours faire un test de brûlure avant de lancer la découpe de la boîte, afin de s'assurer que les encoches s'emboîtent facilement ! Les tests se situent dans la section Composants & Echantillons > BurnTest
Enlever les lignes redondantes dans Inkscape
Il peut arriver qu'on souhaite supprimer des lignes de découpes redondantes dans Inkscape, à la fois par souci d'économie de temps et d'énergie, mais aussi parce qu'une ligne doublement découpée présentera davantage de traces de brûlure.
Vous pouvez le faire "manuellement" en supprimant des lignes entre certains noeuds, mais voici une extension d'Inkscape qui peut vous faire gagner un temps précieux pour certains travaux !
Elle s'appelle Remove Duplicate Lines et elle est proposée par Ellen Wasbø. Vous pouvez la télécharger depuis le site d'Inkscape ici :
Une fois sur la page, cliquer sur la flèche vers le bas.
Je mets aussi le fichier .zip en pièce jointe à cette page (menu latéral)
Ellen Wasbø explique sur ce site comment installer et utiliser l'extension : http://cutlings.wasbo.net/inkscape-extension-removeduplicatelines/
Une fois installée, vous pourrez utiliser l'extension depuis le menu Extensions > Cutlings.
Attention, l'opération doit s'appliquer sur des chemins, vous aurez donc peut-être à transformer votre objet en chemin (Chemin > Objet en chemin), notamment si vous utilisez des formes géométriques tracées depuis Inkscape
Un exemple avec des hexagones (contour en opacité 60% pour voir un peu mieux la superposition des lignes) :
Ne pas oublier d'augmenter la tolérance avant d'appliquer l'opération !
Observation : si on veut supprimer les redondances de lignes il faut qu'il y ait des noeuds "en commun" (ou plutôt proches)
Ceci fonctionne :
Mais pas ceci :
Si on veut quand même utiliser le plugin, il faut ajouter des noeuds aux extrémités des segments redondants (on ajoute un noeud en double-cliquant sur le chemin avec l'outil sélection de noeuds)
Idem pour l'autre rectangle :
Cela permet d'appliquer l'extension Cutlings. Ci-dessous on a écarté les deux formes pour voir l'effet de l'opération.
Gravures de profondeurs variables
Avec le logiciel Ruby, lorsqu'on paramètre un matériau, on peut définir plusieurs "effets".
J'ai ainsi créée des effets nommés Gravure x2, Gravure x4 etc., à partir de la qualité de gravure standard (80% PN, 80% vitesse, 500 DPI) comme montré ici :
Puis au moment de produire, on peut changer le nombre de passage pour chaque effet. Le modèle consiste en 6 bandes permettant de graver 1 passe, puis 2 passes, puis 4, etc. jusqu'à 10.
Le résultat est illustré ci-dessous sur du PMMA noir et blanc d'épaisseurs initiales de 2,87 mm et de 2,98 mm respectivement :
On voit sur le PMMA noir que la profondeur la plus importante a été complètement creusée, tandis que sur le PMMA blanc, la plaque ne finit par être transpercée que très localement (probablement d'ailleurs à cause de l'échauffement ultérieur subi lors du détourage final)
On mesure ensuite les épaisseurs résiduelles au pied à coulisse :
On peut commodément retenir une valeur moyenne de 0,3 mm par passe.
Reste à tester : la même chose en faisant varier %PN et la vitesse.
Assemblage "Hammer Join" pour plaques en bois
Intro
Cette astuce permet d'assembler des plaques en bois d'une manière originale sans colle, ni vis.
On peut ainsi, envisager d'assembler une table :
Ou encore tout autre construction à base de plaque en bois perpendiculaire.
L'idée est d'avoir cette forme, dans l'une des plaques:
Ainsi qu'un trou rectangulaire avec les bonnes dimensions dans l'autre plaque.
Exemple démonstratif:
Sur ce fichier se trouvent des exemples avec différentes dimensions, il suffit de l'ouvrir sur Inkscape et de supprimer les exemples qui ne vous intéressent pas:
https://cdn.shopify.com/s/files/1/0761/5234/0815/files/Hammer_joint_3-12mm.pdf?v=1701356106
Ensuite, sauvegarder votre fichier en format .svg. Puis ouvrez-le avec le logiciel qui vous permettra de paramétrer et lancer votre découpeuse laser.
Exemple d'une mini table:
Sur ce fichier se trouve un dessin 2D bien dimensionné d'une table :
https://cdn.shopify.com/s/files/1/0761/5234/0815/files/Planter_example_9mm.pdf?v=1701356117
Il s'agit encore une fois de l'ouvrir sur Inkscape et de l'enregistrer en format .svg.
Liens :
Retrouver plus d'informations et de fichiers sur ce lien :
https://lasersheets.eu/blogs/news/hammer-joint
