====== Végétalisation du toit du gymnase de l'UPMC ======
Le principe de la toiture végétalisée, aussi appelée “toiture végétale” ou “toit vert”, est simple : il consiste à recouvrir le toit des bâtiments d'un substrat végétalisé. Cette technique, peu répandue en France, est largement utilisée en Allemagne et dans la plupart des pays d'Europe et se développe même en Amérique du Nord et au Japon. Entre 1995 et 2005, près de 10% des toits nouvellement construits en Allemagne ont été végétalisés. Aujourd’hui, des entreprises spécialisées proposent différents systèmes de verdissement des toitures, allant des tapis pré-végétalisés à la station d'arrosage automatisée.
La transformation récente du campus minéral de Jussieu en campus vert, elle, a débuté avec la végétalisation du parvis central et de nombreux patios. Le campus, ouvert sur la ville, donne à présent une nouvelle image de l’université en accord avec sa notoriété scientifique. Dans cette optique d’aménagement durable sur le campus, la végétalisation du toit du gymnase permettrait avant tout de favoriser la biodiversité mais également de participer à la rétention des eaux pluviales, d’isoler thermiquement le bâtiment, ou encore d’apporter un attrait esthétique. Ce projet sera consolidé par la sensibilisation du public à travers l'installation de planches informatives mettant en évidence les avantages environnementaux des toitures végétalisées.
Objectifs
- Favoriser la biodiversité sur le campus de Jussieu.
- Apporter une dimension esthétique et paysagère.
- Intégrer le campus dans le plan Biodiversité de la Ville de Paris.
- Réunir les étudiants, provenant de différentes spécialités, sur un même projet.
Huit bonnes raisons de végétaliser le toit du gymnase
Intérêts en termes de bâti :
- Isolation phonique.
- Isolation thermique.
- Allongement de la durée de vie du toit.
- Rétention des eaux pluviales.
Intérêts en termes d'environnement :
- Atouts pour la qualité de l'air urbain.
- Préservation de la biodiversité en ville.
- Lutte contre les îlots de chaleur urbains.
- Espace vert supplémentaire.

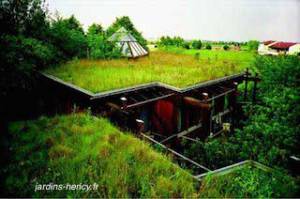

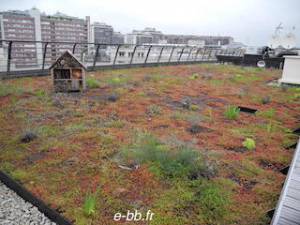

Quelques exemples concrets
Installation du projet
Choix du site

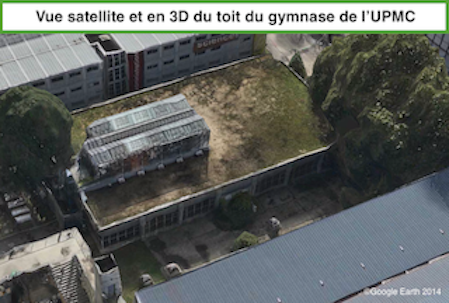

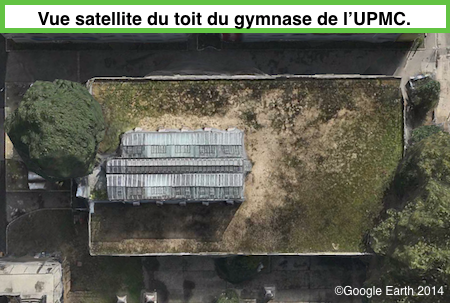

Le toit du gymnase, c'est…
- plus de 700m² végétalisables !
- un lieu visible par tous les étudiants et professionnels de l'UPMC qui empruntent la passerelle.
- facile d'accès (via l'escalier qui mène à la serre).

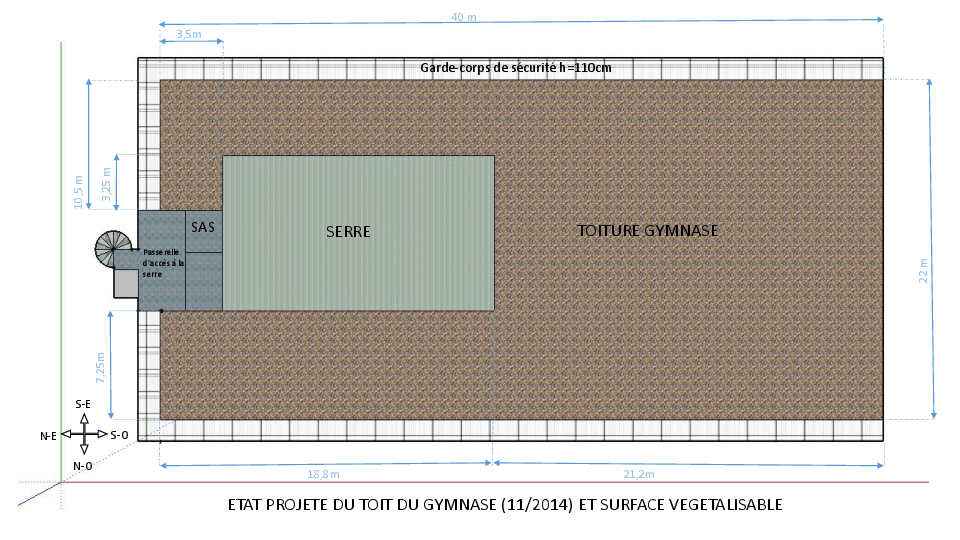

Plan du site
D'après le plan établi par les maîtres d'oeuvre Dacbert/Cochet/Chapelier, Architectes associés (21 rue Montbrun 75014 Paris) et le bureau d'étude Ote Ingénierie (7 rue Sébastien Mercier 750015 Paris).
Contraintes techniques et architecturales
- Le toit doit supporter la charge du complexe végétal.
- Il doit présenter une étanchéité conforme à la norme NF P 84-204-1-1 01/11/2004 DTU 43.1 (orifices d'évacuation des eaux pluviales, etc.).
- Et être accessible en toute sécurité (norme NF E 85-015 pour les garde-corps).
Aménagement du toit

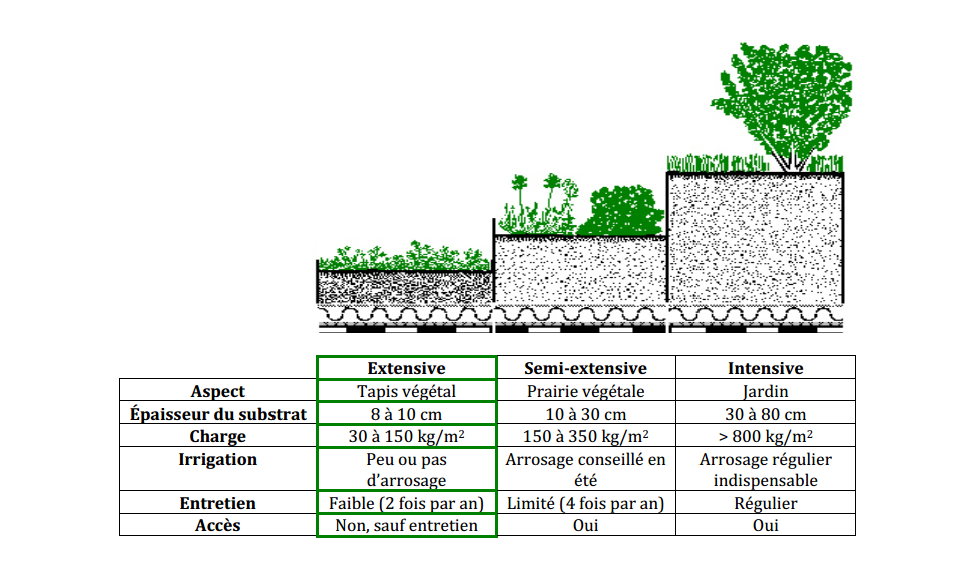

- Coupe de principe d'une toiture végétalisée.
- Une toiture végétalisée de type extensif repose sur l'utilisation d'un complexe de culture élaboré de faible épaisseur, permettant la réalisation d'un couvert végétal constitué de plantes d'origine horticole ou indigène. L'entretien est réduit au maximum : l'eau de pluie est généralement suffisante.
Espèces végétales à utiliser
- Une gamme végétale diversifiée (adaptée au climat Parisien).
- Liste établie avec l'aide de Monsieur Philippe Peiger, paysagiste spécialisé en toitures végétales.
Tableau des espèces végétales à utiliser tableau_des_espe_ces_ve_ge_tales_a_utiliser.docx
Sensibiliser
- Mise en place de planches informatives (panneaux en aluminium) installées sur la passerelle d'accès au bâtiment Cassan (informations quant aux avantages de la toiture végétalisée, sa composition florale, les insectes…).
- Utilisation de “graffitis” végétaux.
Résultat escompté

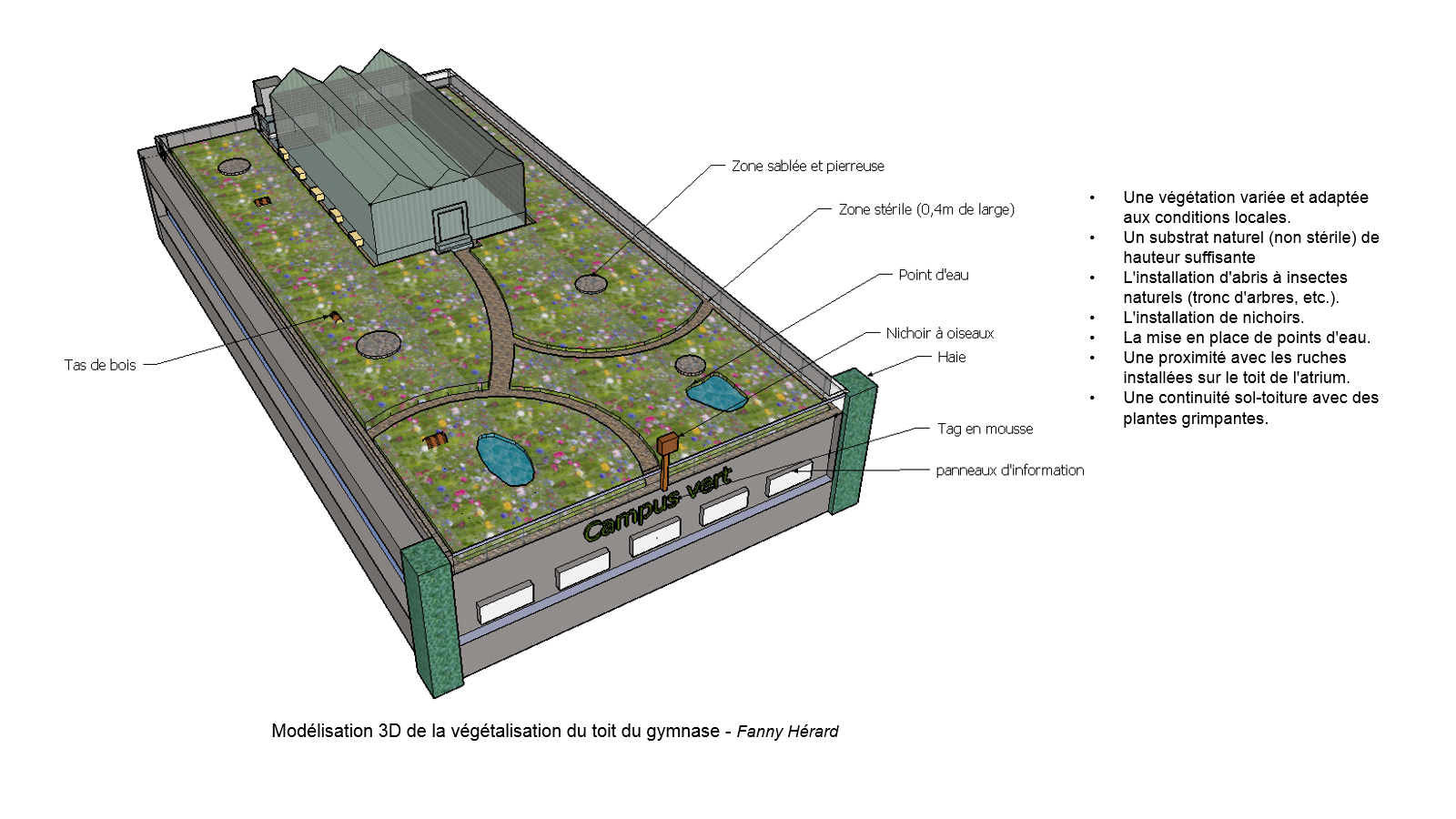

D'après le logiciel de modélisation SketchUp.

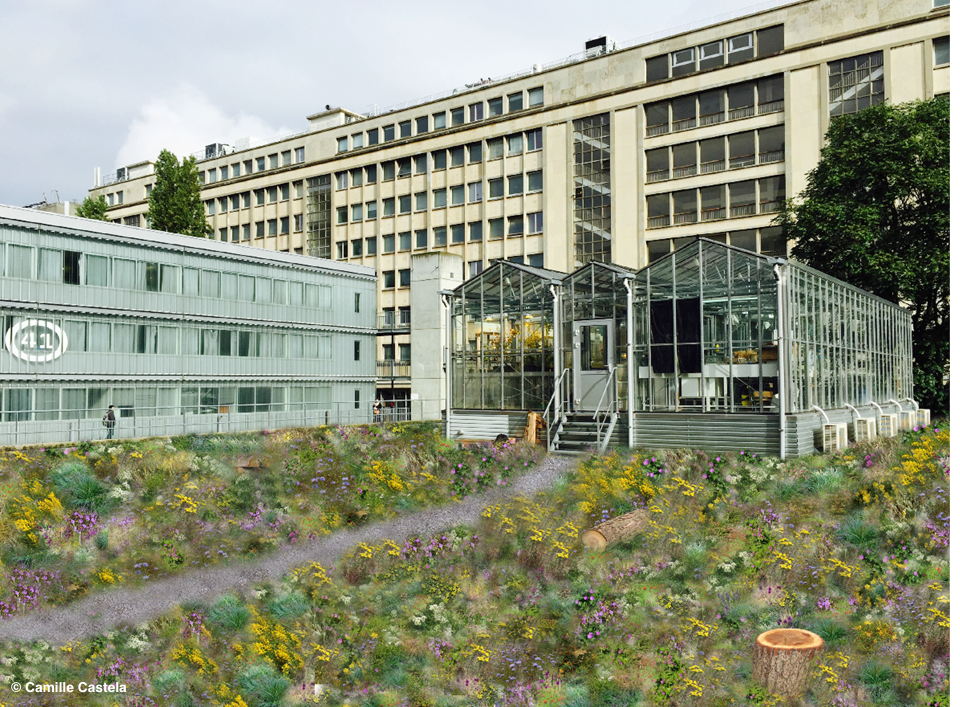

D'après le logiciel Photoshop (réalisé par Camille Castera)
Plan de gestion et diagramme de Gantt
La gestion du projet a été réalisé à partir du logiciel Matchware Mindview.
Dossier de gestion gestion_de_projet_-_v_c3_a9g_c3_a9taisation_du_toit_-_gantt.pdf
Budget
- Végétalisation de type extensif d'un total de 734 m² (en supprimant les zones stériles et bassins naturels). Plusieurs budgets selon les sources : entre 25 et 150 euros par mètre carré. Soit un budget variant entre 18 350 et 110 000 euros (pose, matériel et entretien de départ). Nous devons également prendre en compte la prestation du bureau d'étude Ote Ingenierie pour évaluer la charge maximale supportable par le toit (actuellement environ 80kg/m² de gravier), ainsi que celle d'un paysagiste pour la mise en place des espèces végétales.
- Un budget supplémentaire est à prévoir pour la fabrication et l'installation des panneaux pédagogiques (157 euros par panneaux réalisés par la société Les grandes imprimeries) ainsi que des nichoirs à oiseaux.
Financements
- Le Fonds de Solidarité et de Développement des Initiatives Étudiantes (FSDIE) de l'UPMC.
- Le PMClab.
Partenaires
- GreenLab du PMClab.
- Les étudiants de la licence professionnelle “Éco-constructions pour un développement durable”.
- Les étudiants de la licence professionnelle “Aménagement et gestion écologiques des paysages urbains”.
- La société de Monsieur Philippe Peiger : le Jardin de Jade.
Remerciements
- Emmanuel Baudouin, notre tuteur.
- Philippe Peiger, paysagiste spécialisé dans les toitures végétalisées.
- Camille Castera, étudiante en architecture.
- Françoise Corbineau, vice-présidente déléguée à l'immobilier de l'UPMC.
- Sandrine Corcelle, direction du Patrimoine Immobilier.
- Emmanuel Gendreau, responsable de la licence professionnelle “Aménagement et gestion écologiques des paysages urbains”.
- Najat Takvorian, responsable de la licence professionnelle “Éco-constructions pour un développement durable”.
Pour nous contacter
- Fanny Herard : herardfanny@gmail.com
- Jordan Barlemont : jordan.barlemont@gmail.com
- Claire Fourgous : claire.fourgous@hotmail.fr
- Yannice Convert : yannice.convert@hotmail.fr
Prochainement : compte-rendu de la discussion sur les toitures végétalisées à l'UPMC du 15 décembre 2014.
Diapositives de présentation du 15/12/2014 diapositives_de_pre_sentation.pdf
