FAQ

Bienvenue sur la FAQ de notre projet !

Nous allons essayer d'éclaircir ou de vous apporter un complément sur des notions que vous ne comprenez pas. Il n'y a pas de question idiote, seulement des loutres stupides une réponse idiote.

Bonjour, je m'appelle Billy, je suis en étude de commerce sur la congoléxicomatisation des lois du marché et je suis dompteur de loutre. Tout ce que je viens de lire ici, pour moi c'est du chinois, pourrais tu m'aider ?

Hey, salut Billy! Je ferai mon possible pour t'aider!

J'ai bien compris que vous utilisiez des composants électriques. Vous utilisez plusieurs composants différents, j'ai pu voir qu'il y avait pas mal de résistances différentes, ainsi que des capacités et des AOP (Amplificateur Opérationnel Parfait):

Comment faites vous pour ne pas vous tromper dans la valeur des composants (pour faire le montage)?

C'est une bonne question, mon petit Billy !

M’appelez pas mon petit Billy, ça fait pédophile…

Quand tu as beaucoup de composant à utiliser, tu peux très vite te tromper en prenant la résistance que tu veux ou les mélanger par mégarde, ou tout simplement oublié la valeur du composant que tu as utilisé (parce que tu t'es trompé dans ton montage ou tu es simplement tête en l'air).

Pour les résistances, deux possibilités s'offrent à toi :

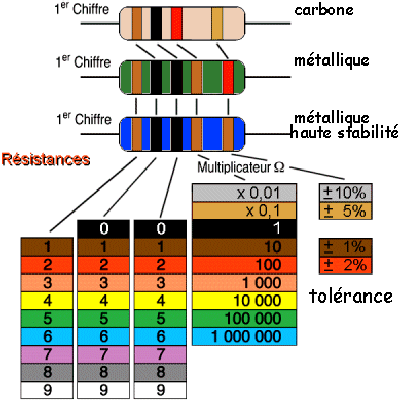

1. Il y a des bandes de couleurs sur tes résistances, celles-ci correspondent aux valeurs de ta résistance, pour savoir à quelles valeurs elles correspondent, muni toi alors du tableau avec les codes couleurs codecouleurs.gif.
   Par ailleurs, si différentes (des résistances de couleur bleu par exemple), voici le tableau auquel tu peux te référer analog01030.gif


2. L'autre possibilité consiste à utiliser un Ohmmètre ! Tu le branches en faisant attention d'être bien règler en position ohmmètre. C'est facile à savoir, tu tournes le curseur vers le symbole Ω qui correspond à des ohm (unité des résistances), tu vérifies aussi que tes deux connecteurs sont bien câblés : le noir sur la masse et le rouge sur les symboles V,Ω.

Pour les capacités (ou Condensateur) :

1. Si tu as de la chance c'est marqué dessus, c'est sous la forme X μF (micro-Farad).
2. Sinon il faut faire quelque recherche.
3. Sinon, si tu as du temps à perdre, tu peux toujours faire un petit circuit RLC, et calculer la capacité.

Pour les AOP :

Il n'y a rien de plus frustant que d'avoir un AOP qui ne fonctionne pas. Tu ne le vois pas forcément tout de suite, et tu peux passer un peu de temps avant de te décider à changer d'AOP. Donc voici une petite manipulation pour vérifier si ton AOP marche (ça prend 2 minutes à faire).

1. Regarde le modèle de ton AOP (TL081 par exemple) et cherche la datasheet (document t'expliquant à quoi correspondent les pattes de ton AOP). N'oublie pas d'alimenter ton AOP (c'est expliqué dans la datasheet la tension a appliqué à l'AOP) !!!
2. Fait le montage suivant : montage_suiveur.gif.
3. Mesure la tension d'entrée et de sortie (Ve et Vs respectivement) via un Oscilloscope (Chan 1 = entrée; Chan 2 = sortie).
4. Si Ve = Vs : Bravo, ton AOP fonctionne !
5. Si Ve ≠ Vs : Bravo, l'AOP est bon pour la poubelle !

Globalement c'est la démarche à suivre.
