Présentation dans les grandes lignes

Le signal sortant de la guitare est une somme de 6 sinusoïdes avec 6 fréquences différentes,​ correspondant à la fréquence de chaque corde. Nous nous plaçons dans le cas où l'on veut avoir un accordage standard sur notre guitare.

Étape 1:
Pour récupérer uniquement le signal, on commencera par filtrer le bruit parasite via un filtre passe-bas ​ qui ne laisse passer que la plage de fréquence de nos notes, à savoir [80Hz;350Hz].

Étape 2:
Chaque corde possédant sa propre fréquence, nous allons donc utiliser un filtre qui ne laissera passer que la fréquence désirée. Il y aura donc 6 filtres passe-bande,​ et chacun sera bien associer à une corde.

Étape 3:
Nous allons amplifier le signal en sortie du filtre. L'​amplification permettra, comme son nom l'​indique,​ d'augmenter la tension. La tension de sortie de notre guitare étant faible, celle-ci varie de 50mV ​[note la plus aigue: E3] à 500mV [note la plus grave :E1].

Étape 4:
Nous redressons le signal grâce à un redresseur double alternance pour avoir, au finale,un signal quasiment constant.

Étape 5:
En fonction de la différence entre les deux fréquences,​ on pourra moduler le moteur pour qu'il la corrige par la suite. Ceci sera réalisé à l'aide d'une Arduino qui commandera un pont en H.

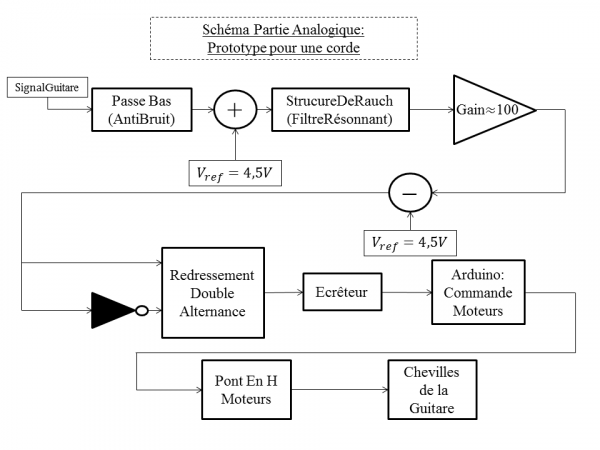

Schéma récapitulatif :


La présence des ajouts et retraits de la grandeur Vref est expliquée plus loin.Mais elle est due au fait que nous travaillerons
en mono alimentation (+9V/0V)
