Partie Simulation CAO


Nous avons eu une phase de doute lors de la conception de nos montages. Une erreur dans la conception du montage, une breadboard qui possède des faux contacts, des câbles défectueux…. nous ne sommes pas à l'abri d'erreur lié aux matériels que nous utilisons. Nous avons décidé, afin de valider nos circuits, de faire des simulations de ces derniers à l'aide du logiciel de CAO électronique Proteus.

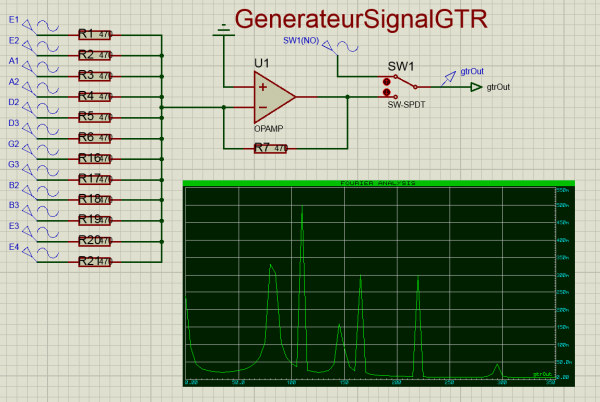

Création Signal Similaire à une Guitare






Filtrage du Bruit à l'entrée du systeme

Fréquence de Coupure à $400H_z$ :

Structure de Rauch

Pour corde de Mi grave

Les composants ici ont été dimensionnés de telle sorte que la fréquence de coupure de ce passe bande résonnant ne soit pas celle d'un Mi grave accordé mais cette dernière à laquelle on retire $3H_z$.

Ainsi, si la fréquence de la corde Mi est inférieure à celle d'un Mi accordé, la tension de sortie du filtre sera supérieure à la tension qui aurait été délivrée si l'accordage était bon. Et bien sur si la fréquence est supérieure au Mi accordé, alors la tension délivrée est plus faible.
Ce filtrage nous permet alors de raisonner sur la tension de sortie du filtre de Rauch et non la fréquence.
L'amplitude de sortie du filtre étant très faible , $U_{max} = 60mV$, nous allons l'amplifier avec un AOP monté en non inverseur avec un gain de module 10.


Amplificateur non Inverseur[G=10]

À présent, nous avons une sinusoïde exploitable provenant du signal électrique émis par la guitare. \\Il nous reste plus qu'à redresser et lisser cette tension et obtenir un signal continu image de notre filtrage pour passer à la “commande moteur”.

Montage Redresseur



Remarquons qu'ici, la simulation a été réalisée pour un signal avec une corde de Mi grave accordée.
Ainsi cela nous permet de mesurer le $V_{théorique}$ du graphe un peu plus haut.
On a donc :
$\qquad\qquad\qquad\qquad\qquad\qquad\qquad\qquad\qquad\qquad V_{théorique}$=400mV
