Machine à triturer

Ce projet est partagé sous licence

Contact :

• Luis Mario Domenzain (contact : domenzain@pmclab.fr)

De fois il est utile de réduire un matériau à une fine poudre. Ou au moins à des petits bouts. Ceci est particulièrement intéressant pour rendre des échantillons de plastique de taille raisonnable pour être extrudés en filament avec des résultats consistants.

• Taille maximale des “bouts” paramétrable dans le modèle.
• Modèle pour découpe par machine CNC.
• Facile construction et réparation.
• Adaptable à n'importe quel type d'axe.

• Feuille d'Aluminium: 10mm d'épaisseur.
• 2 Axes carrés de récupération: 15mm par 15mm par 150mm.
• 2 engrenages de récupération à attacher aux axes.

• OpenSCAD
• $EDITOR
• Machine CNC (Technodrill)

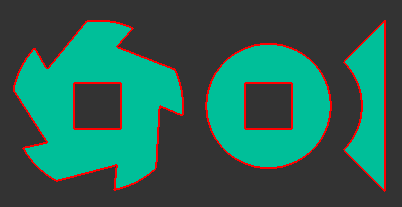

On conçoit un modèle OpenSCAD pour le découper à l'aide d'une machine CNC.

Shredder.scad

//Design: Parametric shredder.
//Date: 2014-10-20
//Version: 0.2
//Author: M. <domenzain@pmclab.fr>

$fa=0.01;
teeth=5;
outer_diameter=55;
inner_diameter=40;
attack_angle=15;
inner_angle=360/teeth;

module axis_shape() {square([15,15],center=true);}

//Main cutting disk
outer_radius=outer_diameter/2;
inner_radius=inner_diameter/2;
difference(){
    circle(r=outer_radius);
    union()
    {
    for (i=[1:teeth])
    {
        rotate([0,0,360*i/teeth])
        polygon([
                [inner_radius,0],
                2*outer_radius*[cos(attack_angle),-sin(attack_angle)],
                2*outer_radius*[cos(inner_angle),-sin(inner_angle)]]);
    }
    axis_shape();
    }
}

//Washer
translate([2*outer_radius,0,0])
difference()
{
    circle(r=inner_radius,center=true);
    axis_shape();
}

//Outside closure
translate([outer_radius, outer_diameter,0])
difference(){
    polygon([
    inner_radius*[cos(45),sin(45)],
    sqrt(2)*outer_radius*[cos(45),sin(45)],
    sqrt(2)*outer_radius*[cos(-45),sin(-45)],
    inner_radius*[cos(-45),sin(-45)]
    ]);
    circle(r=inner_radius);
}

Comme le matériau de construction sera beaucoup plus solide que ce que l'on désire triturer, on ne se soucie pas trop de traiter soigneusement les propriétés mécaniques idéales.
