Avertissement

Ce projet n'a qu'un but didactique, en effet l’émission sur les bandes FM est très réglementé

Informations générales

Matériel

Outils

Réalisation

Shema Electronique du circuit

L'inductance L1 est réalisé en utilisant en enroulant 4 tour de fil de 1mm de diamètre autour d'une visse de 5mm de diamètre, les deux extrémités doivent être poncé au papier de verre afin de retirer l'isolant la couche isolante.

Avec la perceuse à colonne, enlever traces de cuivre non voulues présentes dans la stripboard, puis mettre en place les différents composant en place avant de les soudés

C5 peut être remplacer par un condensateur variable afin de faire varier la fréquence d’émission. Si le montage est fait sur breadbord il est essentiel de coupé ses fil a ras autrement cela créerait des capacité parasite partout dans le circuit et il serait impossible de stabiliser l'oscillateur.

Une fois le montage fait on peut se servir du RF Explorer ou de l'analyseur de spectre pour trouver la fréquence d’émission de notre module, en général le pic est vraiment marquer et on reconnait immédiatement la fréquence autrement il faut revoir son circuit. Si l'on voit un pic mais que celui-ci ne se trouve pas sur la bande FM on peut modifier l’écartement entre les spires afin de changer légèrement la fréquence

Ne jamais trop approcher l’émetteur de l'antenne de l'analyseur de spectre ou du RF Explorer cela pourrait les detruires définitivement.

Enfin une fois que tout les réglages et test sont effectué on peut couler de la colle sur la bobine afin de lui donner une forme définitive. On peut également mettre de la colle avec le pistolet a colle sur le connecteur 9V et le câble jack afin qu'il ne se décolle pas si l'on tire dessus

Théorie & Principe de fonctionnement

Je n'ai pas énormément de connaissance en RF donc il se peut que des erreurs se glissent dans les explications qui vont suivre, merci de m'en informer si tel était le cas

L1 les différents condensateurs et R2 vont formé un circuit RLC, lequel comme vous le savez va entrer en résonance et ainsi osciller a une certaine fréquence, le choix de la valeur de L1 et de C1 vont déterminer cette fréquence suivant la formule , il se trouve que ces deux composant sont choisie de telle sorte que cette fréquence soit égale entre 87 et 108MHz (Bande FM) . Pour calculer L1 il suffit de se refferer a cette formule avec

Ainsi dans notre cas L est égale à 230 nH, et quand au condensateur on peut se contenter de C3 et négliger les autre dont les valeurs sont beaucoup plus petite et qui n'aurons que peu d’influence, on obtient dans notre cas un oscillateur de 100 MHz. Ci joint a cet effet une feuille de calcule permettant de calculer rapidement et facilement la fréquence de l'oscillateur en fonction des différents paramètres tel que le diamètre du fil, le diamètre du support le nombre de spires, la capacité …:frequence.xlsx

Le deuxième composant important est le transistor qui va permettre la modulation, toutefois dans cette application il sera utiliser de façon peu orthodoxe, en effet habituellement le transistor sert a réguler la tension entre émetteur et collecteur en fonction du courant qu'on applique à sa base, mais dans notre cas le transistor va se comporter comme une diode varicap, et changer légèrement la capacité du circuit en fonction de la tension appliquer à sa base, et comme la base est relié à la prise Jack, il modifiera la capacité en fonction de la musique joué.

Le reste des composant n'ont que pour but de protéger l’équipement et limiter la puissance d’émission modifier R3 modifie la puissance d’émission et C1 protégé empêche le courant continue de 9V de remonter dans le lecteur MP3

Résultat

14/12/2013 Le modele sur breadboard a fonctionné, j'ai réussi a émettre de la musique a partir de l'iPhone, la version sur PCB ne fonctionne pas pour l'instant, il reste encore du debug a faire.

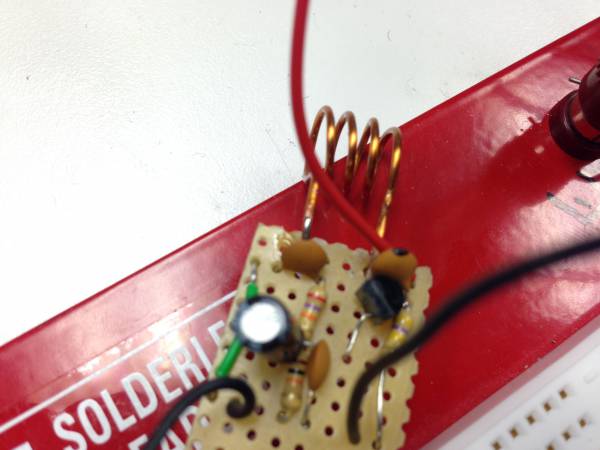

17/12/2013 Juste a temps pour les vacances j'ai réussi a faire marcher la version sur stripboard, l'ajout de capacité à permis d'obtenir un oscillateur entrant dans la gamme de fréquence des radios FM classique
