Porteur(s) du projet: Pierre-Louis Girard, Yanis Meziani

adresse : yanismez@gmail.com

début: décembre 2017

objectifs du projets : Faire une gameboy à partir d'une Raspberry pi zéro en utilisant recallbox

Les machines nécessaires :

-Une soudeuse, pour relier les fils entre entre eux

-une bobine d'étain, pour la soudeuse

-une imprimante 3D si vous voulez imprimer votre coque vous-même

pièces nécessaires :

Interrupteur ON OFF : AMAZON : http://tinyurl.com/ya9xz3l2 EBAY : http://tinyurl.com/ybarz4qv Batterie :

Coque de GAMEBOY version 4 boutons : EBAY : http://tinyurl.com/ybarz4qv PRICEMINISTER : http://tinyurl.com/y7uf8tas

Boutons A/B/X/Y couleurs SNES : EBAY : http://tinyurl.com/ybarz4qv PRICEMINISTER : http://tinyurl.com/ybns8obm

Chargeur de batterie USB : AMAZON : http://tinyurl.com/y99xkduu EBAY : http://tinyurl.com/ybarz4qv

Booster de voltage : AMAZON : http://tinyurl.com/yd7bbr5l EBAY : http://tinyurl.com/ybarz4qv

Cartouche de jeu GAMEBOY avec logo RASPBERRY : EBAY : http://tinyurl.com/ybarz4qv PRICEMINISTER : http://tinyurl.com/y8wuyk5v

Hauts parleurs : AMAZON : http://tinyurl.com/yb5gjmou GAMEBACK : https://tinyurl.com/y99cd3q7

Amplificateur audio : AMAZON : http://tinyurl.com/ydfowpd5 EBAY : http://tinyurl.com/y8u5sees

Raspberry Pi ZERO : http://www.thepilocator.com/

Écran LCD : AMAZON: http://tinyurl.com/y73fph39 EBAY : http://tinyurl.com/ychmww39

Lot de câbles : AMAZON: http://tinyurl.com/y9kxs43v EBAY : http://tinyurl.com/y9pp28ce

Carte son USB : AMAZON : http://tinyurl.com/y737nzra EBAY : http://tinyurl.com/ybarz4qv

Circuit imprimé pour contrôles : GAMEBACK : https://tinyurl.com/ya5cq5jq EBAY : http://tinyurl.com/ybarz4qv

Protection écran en verre : EBAY : http://tinyurl.com/ybufeeud

Première partie: Le système d'alimentation

Il faut ici souder la batterie avec le chargeur micro usb, puis celui-ci à un interrupteur, pour ensuite relié les fils au booster de volt, puis au raspberry.

Voici une vidéo explicative :https://www.youtube.com/watch?v=R_BXUvE7UmE on peut y retrouver sur la même chaîne plus d'information.

On recommande aussi :https://www.youtube.com/watch?v=pyymUbw0w9s

Entre temps, nous avons modifier les réglages de l’écran pour qu’il fonctionne avec notre raspberry, et installer recallbox sur le raspberry. Pour cela il a fallut un clavier Bluetooth et un cable avec un écran HDMI. Pour cette partie, il faut suivre le protocole sur internet, on recommande la chaîne de « retrojeux » par exemple.

Seconde partie (15/01/2018) :

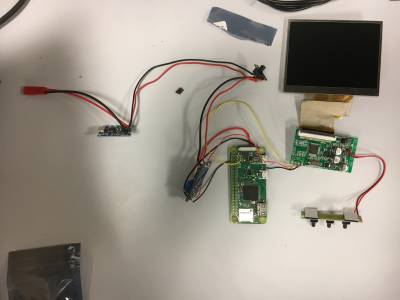

Pour la seconde partie, il s'agira de relier l'écran. Nous avons démonter l'écran pour accéder aux fils du driver, les enlever à laide de la soudeuse, puis relier de nouveau fils au système du raspberry. Nous avons souder de nouveau câbles sur le booster de volt : un rouge sur la sortie Vout+ et un noir sur la sortie Vout-. Le câble a été relié à l'alimentation du driver de l'écran, le câble noir à la masse (les mêmes couleurs que les fils qui étaient sur le driver). Puis nous avons relié le câble jaune sortant du driver au port TV du raspberry ( on a eu beaucoup de mal à le fixer, il vaut mieux gratter un peu le métal avant, mais faire attention à le pas toucher les autres ports du raspberry sinon il y a des faux-contact). Les deux autres fils non raccordés du booster de volts sont à relier à la rasperry au ports PP1 pour le rouge et PP6 pour le noir. Une fois cela fait nous avions tester notre dispositif, après avoir installer recallbox. (Pour cela il faut suivre les instructions sur les liens). L'écran ne s'allumait pas, Nous avions alors monter le voltage à 6,5V pour que ce dernier s'allume.

On recommande : https://www.youtube.com/watch?v=7Me3dX_fSCw

Troisième partie : le dispositif sonore (09/03/2018).

Pour commencer nous avons déssouder les parties telles que les ports usb et les ports jack sur l’amplificateur audio, la carte son et un des ports du ports multi-usb. Cela permettra d’écon Un peu de place pour refermer la coque lors de la partie finale.

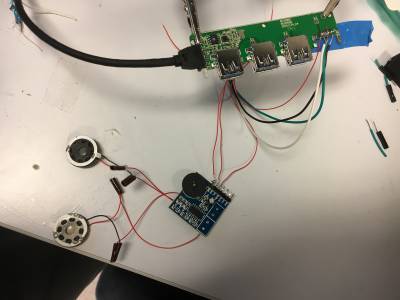

Nous avons enssuite relier les hauts parleurs à l’amplificateur audio via les port R+,R-,L+,L-:

Nous avons par la suite relier l’ampli-audio à l’un des ports du port multi-usb que nous avions déssouder. Il faudra enssuite relier ce dernier au port 2(en à droite) depuis de câble VCC, et le câble GND à un port de masse du raspberry avec les bon emplacement.

Nous avons eu beaucoup de mal souder les fils aux ports usb déssouder en évitant les faux contact, il vaut peut-être mieux garder les ports afin d’éviter ce problème.

On recommande :

https://m.youtube.com/watch?v=tfbUBn2E3hY

https://m.youtube.com/watch?list=PLm9ko_-biSnTc65P2iIVGEWEh--dcTDY4&v=pH8YXPeTjU4

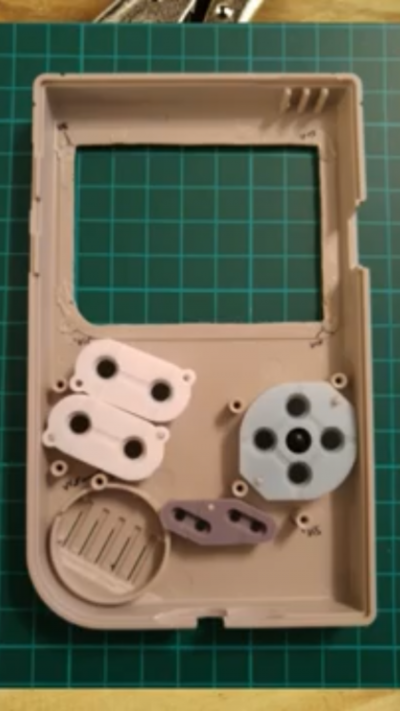

Pour la suite, on s’est occupé de la découpe de la console, en utilisant une vielle coque de gameboy, il est également possible d’en imprimer une en 3D. Cette dernière option offrirait sans doute plus de place pour les composants et ne nécessiterait pas de découpe adaptée.

Il faut également faire 3 troues au-dessus de la coque pour les boutons de réglages de l’écran.

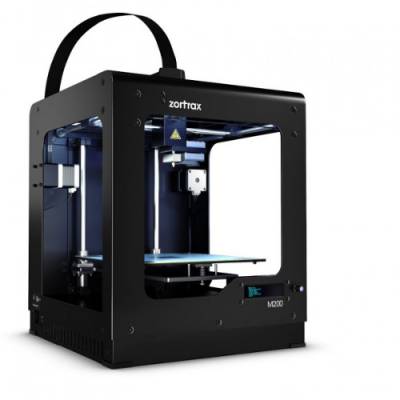

Après, il a fallu imprimer une pièce en 3D (Z-ABS, meilleur qualité possible) « button wells » sur thingiverse : https://www.thingiverse.com/thing:2173083

Il faudra coller cette pièce avec de la colle chaude autour des deux nouveaux troues appliquées sur la coque, permettant la disposition de deux nouveaux bouttons. Nous pouvons alors mettre les bouttons et la croix directionnelle, puis les capteurs platiques.

Il faut maintenant vissé la plaque de circuit imprimer, et relier les boutons par des cables aux ports GPIO du raspberry suivant les indicatins.

Il faut alors coller les composants à la coque à l’aide de la colle chaude :

pour, si tout va bien, refermer la coque ( pour cette partie, il faut se débrouiller un peu à sa manière en fonction de la place qu’on a et de la méthode qui nous convient: visser, coller,…).
