Porteur(s) du projet: Rémy Le Breton (contact : remy.le-breton@outlook.fr)

• Date de début : Janvier 2017

• Les objectifs de ce projet : l'idée de ce projet est de construire un machine pour numériser des CD à la chaîne plutôt que de faire ça un à un. Le but étant de numériser une collection de disque de plus 8000 CD. La machine que j'aimerais construire se trouve sur à l'adresse :

http://hackaday.com/2013/10/05/diy-cd-autoloader/

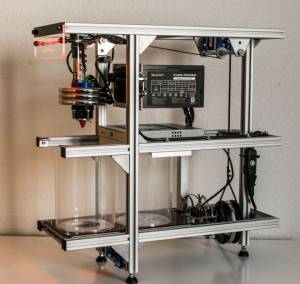

Voici une image :

Du contenu en plus pour le projet :

autoit-script-dbpoweramp.zip
autoloader-shield.zip
autoloader-source-code.zip

• Stockage des données : j'ai choisi d'avoir un stockage assez pérenne, et donc j'ai opté pour un NAS (2 baies, sinon avec les disques durs ça commence à faire cher !) et un onduleur pour sécuriser le NAS.

• Aide souhaitée : j'ai très peu de connaissances en arduino, circuit imprimé, soudures… Toute aide est la bienvenue :) !

• PDF de la liste des matériels (si jamais le wiki en ligne venait à mourir) :

wiki_page.pdf

• Date de fin estimée : J'espère que ce sera fini avant juin 2017!

Ici il faut lister tout les machines et leur consommables nécessaire, si possible avec une photo.

exemple :

- imprimante 3D (Ici Makerboot Replicator 2X ou Ultimaker²) avec PLA ou ABS

J'ai déjà la majorité des pièces qui sont listées sur :

http://hackerspace-ffm.de/wiki/index.php?title=DIY-Autoloader

On trouve la majorité de ces pièces dans des magasins spécialisés. Parfois certaines pièces sont difficiles à trouver, et il faut aller chercher sur internet, comme par exemple sur Conrad.com. Il me reste le Arduino et les contres poids à acheter (entre autres). Toutes les pièces déjà achetées ont coûtées autour des 200 €, le plus gros du budget concernant les profilés. Il ne me reste plus que les pièces à imprimer avec une imprimante 3D, à faire un circuit imprimé, et à monter le tout ! Une des difficultés va être le montage, puisque sur le site il n'y a pas de plan !

Voici les .stl des pièces à imprimer :

motorhalter-kranantrieb.stl
motorhalter-magazinantrieb.stl
netzteilhalter.stl
omg-pickup-tool-halter.stl
omg-reedkontakthalter.stl
omg-servohalter.stl
omg-zahnriemenkloetzchen-feder.stl
omg-zentrierhilfe.stl
omg-zentrierhilfe-gewichte.stl
omg-zwischenhalter-1.stl
omg-zwischenhalter-2.stl
zahnriemenkloetzchen-gewicht.stl

Pour le stockage des données, j'ai acheté un NAS deux baies (environ 200 €), un onduleur pour le NAS (environ 200 €) .

J'attends d'avoir les pièces en 3D pour commencer le montage. Une fois que toutes la structure sera en place, je verrai quelles pièces il me manque dans la liste, et puis je pourrais attaquer tous ce qui concerne l'électronique.

Montage de la structure avec les profilés et les pièces en 3D.

Mettre en place toute l'électronique. Arduino et circuit imprimé.

20170315 :

J'ai déjà acheté presque toutes les pièces qu'il me faut. J'ai fait le wiki. Je peux commencer à faire l'impression en 3D des pièces.

20170315 à 20170330:

Impression d'une bonne partie des pièces 3D qu'il me faut.

20170419:

Impression de 4 pièces 3D. Normalement il ne reste que la plus grande, qui nécessite une imprimante 3D plus grande. Je pense attaquer ensuite le montage de la structure en profilé, ou alors faire les cartes du circuit.

2017 début mai:

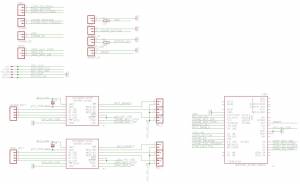

J'ai imprimé toutes les pièces 3D. La prochaine étape est de faire le circuit imprimé double faces.

20170621:

Le circuit imprimé double face est fait !
