Faire connecter ESP8266 au Wifi FABLABSU

====== Code utiliser pour connecter ESP8266 au wifi FABLABSU ======

# include  <ESP8266WiFi.h>

const  char * ssid= "FABLABSU" ;
const  char * password = "jedocumentemonprojetsurlewiki" ;

int ledPin = 13 ;

void setup ()
{
   pinMode (ledPin,OUTPUT);
   digitalWrite (ledPin,LOW);

  Serial.begin(115200);
  Serial.println();
  Serial.print("connecting to Wifi");
  Serial.println(ssid);

  WiFi.begin (ssid, password);

  Serial.println ();
  Serial.print ( " Connecting " );

 while( WiFi.status () != WL_CONNECTED ){
      delay( 500 );
      Serial.print ( " . " );
  }



   Serial.println ( " Wifi Connected Success! " );
   Serial.print ( "   NodeMCU IP Address : " );
   Serial.println(WiFi. localIP () );

}

void loop () {
  // put your main code here , to run repeatedly :

  digitalWrite( ledPin , HIGH);
  delay( 500 );
  digitalWrite (ledPin,LOW);
  delay( 500 );

}

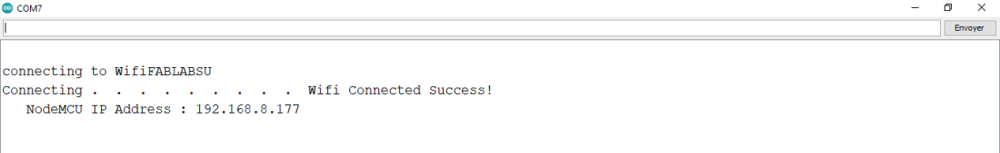

Vous pouvez voir qu'on a réussi de faire connecter notre carte au réseau wifi

Monter le capteur de qualité de l’air Luftdaten

Pour monter notre capteur on a commencé par le flash de NODEMCU . on a téléchargé le « NodeMCU-Flasher » pour Windows sur l'adresse https://github.com/nodemcu/nodemcu-flasher

Ensuite on a téléchargé le firmware Luftdaten sur l'adresse: https://www.madavi.de/sensor/update/data/latest_fr.bin Après on a connecté le NodeMCU à l’ordinateur et on a lancé « NodeMCU Flasher » qu'on a déjà téléchargé et on clique dans Config, et sélectionner le firmware déja téléchargé sur https://www.madavi.de/sensor/update/data/latest_fr.bin

on a cliqué sur « Flash(F) » sur « Operation ».

Flasher le code du capteur

Nous avons téléchargé le logiciel de flashage sur l'adresse : http://firmware.sensor.community/airrohr/flashing-tool/ pour windous

Mettre en route le capteur et visualiser les données

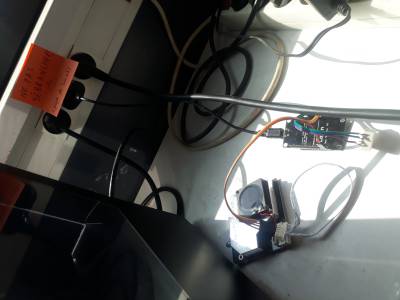

nous avons alimenter le capteur grâce au câble USB ,et on a remarqué un led bleu sur le NodeMcu, rouge sur le SDS011 et le ventilateur du SDS011 tourne silencieusement .

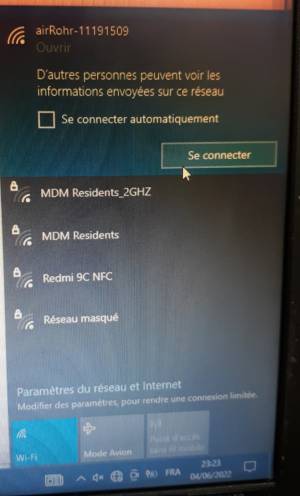

Le NodeMcu a essayé de se connecter à un réseau Wifi, mais il n'a pas réussi il a produit lui même un nouveau réseau wifi avec le nom “airRhor-11191509” , 11191509 c'est l'identifiant de notre détecteur comme vous voyez sur l'image suivante :

Pour configurer la remontée des données du NodeMcu vers notre box on se connecte a ce nouveau wifi et on ouvre la page suivante :http://192.168.4.1/

Déclaration de notre capteur

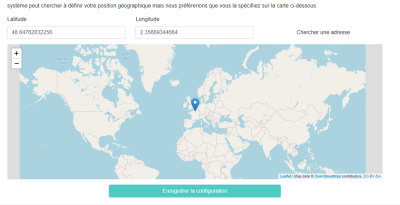

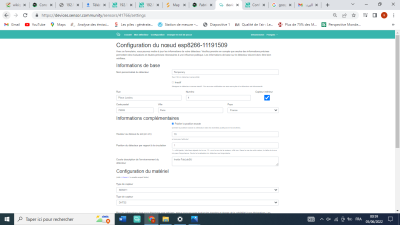

Nous avons enregistré notre détecteur à OK Lab Stuttgart pour qu'il soit intégré au réseau de mesure des particules fines sur le site https://devices.sensor.community/ Il faut bien vérifier les types de capteurs sélectionnés pour la station et les coordonnées géographiques

Pour que notre capteur soit afficher sur la carte des capteurs actifs ,il faut le brancher dans un coin ou il y a le wifi

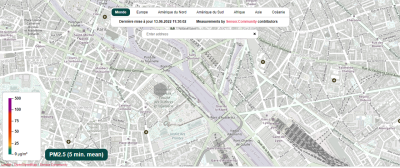

Après quelques minute nous avons remarqué une tache grise sur la carte , c'est notre détecteur.

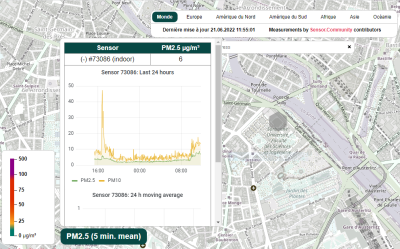

Nous avons vérifié que nos données remontent bien vers le serveur des données (géré par le LAB de Stuttgart)
