Utilisation de la découpeuse laser

1. Importez votre dessin (SVG, DXF, EPS) dans le logiciel Inkscape.

Votre dessin doit respecter la mise en forme suivante :

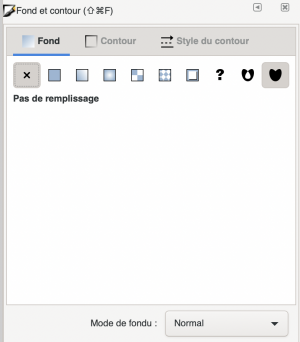

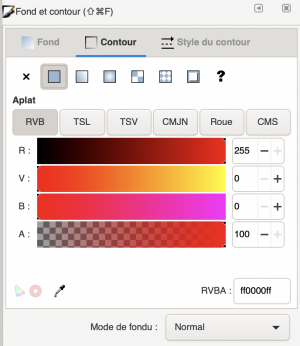

• Les traits de découpe ou les contours des formes à découper doivent être en rouge (R: 255, V: 0, B: 0, A: 100) et sans couleur de fond.

• Les surfaces à graver doivent être des tracés fermés, sans contours, avec un fond noir (R: 0, V: 0, B: 0, A: 100).

Attention : pour graver du texte il faudra d'abord transformer votre texte en objet vectoriel en utilisant la fonction “Objet en chemin” du menu “Chemin”.

Si vous avez des calques, ne pas faire de couches trop profondes ! Elles risquent de pas être prises en compte part JobControl.

Une fois votre fichier prêt, allez dans “Fichier” puis “Imprimer”. Sélectionnez comme imprimante la “Trotec Engraver v10.3.0” et cliquez sur “Préférences…” pour ouvrir les paramètres de la découpeuse laser.

Vous pourrez ainsi sélectionner :

1. Minimise la taille du job: permet de réduire le fichier de découpe au “dessin” et non à la page.
2. Type de matériaux et épaisseur (les matériaux les plus utilisés se trouvent dans FABLAB.
3. Choix de la résolution
4. Ligne de découpe : permet de rajouter une ligne de découpe autour de votre “dessin”.
5. Bouton JC : permet de valider vos paramètres.

Les autres paramètres ne doivent pas êtres modifié sans l'autorisation d'un responsable.

Une fois vos paramètres sélectionnés, vous pouvez cliquer sur “Ok” cela lancera automatiquement le logiciel JobControl.




» Vous pouvez maintenant allumer la découpeuse

La partie supérieure :

1. Bouton marche/arrêt (à l'arrière).
2. Zone de travail.
3. Panneau de contrôle.

Panneau de contrôle :
Première ligne :
1. Couper la ventilation.
2. Mettre la machine en veille (non recommandé).
3. Mettre le travail en pause (non recommandé).

Seconde ligne : NE PAS TOUCHER

Troisième ligne :
1. Les quatre flèches permettent de déplacer le laser latéralement.
2. Les deux flèches permettent de déplacer le plateau transversalement.


Lors de la mise sous tension de la machine le plateau ce met à niveau, veuillez ne pas ouvrir le capot ni toucher au panneau de contrôle jusqu'à la fin de l'opération (signalée par un “bip” sonore).

Ouvrez la zone de découpe et placez y votre plaque (MDF ou PMMA, 3mm ou 6mm ; pour les autres matériaux vérifier s'ils peuvent passer à la découpeuse laser); celle-ci ne doit pas dépasser de la zone de découpe et être la plus plate possible.

Le contreplaqué inférieur à 4mm d'épaisseur peut parfois gondoler, utilisez du scotch dans les coins pour le fixer au plateau et faire en sorte que la planche soit bien plate.

Mettez à niveau le laser. Pour cela placer le laser au milieu de la zone de travail (de votre plaque) et fixez-y le calepige (il faut le tenir par l'écrou rouge). Remonter alors très lentement le plateau jusqu'à ce que votre plaque touche le calepige et le fasse tomber.

Placez ensuite le laser dans le coin supérieur gauche de votre planche (ou de l'endroit où vous voulez faire la découpe). Si vous ne voyez pas le pointeur rouge du laser (sur le plexi par exemple), utilisez une feuille blanche pour le visualiser.

Normalement, cette fenêtre devrait s'être ouverte entre temps :

1. Cliquez pour établir le lien entre l'ordinateur et le découpeuse laser (ATTENTION vous ne devez appuyer sur aucun des boutons de la découpeuse laser pendant l'initialisation). Le curseur représentant le laser apparaît alors dans la fenêtre principale.
2. Glissez-déposez le nom de votre fichier (qui se trouve sur la droite) sur la fenêtre principale jusqu'à ce qu'il touche le curseur du laser.
3. Cliquez sur le dessin pour le sélectionner.

Vous arrivez alors à cette étape :

1. Temps de travail (rouge découpe, noir gravure).
2. Mettre à jour le temps de travail.
3. Repère du laser, sa position n'importe pas au moment de lancer la découpe.
4. Votre pièce, vous pouvez la déplacer librement sur la zone de travail (sachez qu'elle sera découpée là où vous la placez dans le logiciel).
5. Permet de pré-visualiser votre pièce (facilite le placement).
6. Bouton pour lancer la découpe (Appelez impérativement un animateur/responsable avant d'appuyer).

Pendant cette étape ne quittez JAMAIS la machine des yeux.

Au moindre problème arrêtez immédiatement la machine en cliquant sur le “bouton stop” du logiciel JobControl.

Une fois la découpe/gravure finie, attendez que l'aspiration s’arrête avant d'ouvrir et de récupérer le fruit de votre travail.
