FablabSU

CHOUVAEV Andrei
andrei.chouvaev@etu.upmc.fr

But : Apprendre à utiliser la découpeuse
Matériel :

• Trotec Speedy 100
• Plaques PMMA 2mm, (non “enrobé” !)

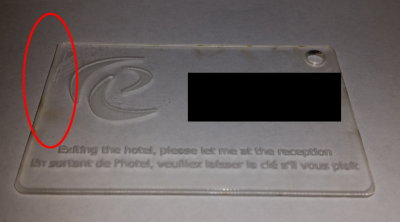

Résultat :


Conclusion :

• Faire attention au réglage de la matière :


Avant de lancer la gravure/découpe, j'ai oublié de vérifier la matière (erreur de débutant), et une fois la Trotec l'a considéré comme du “papier”, elle a donc gravé mais pas découpé. La deuxième fois j'ai mis “acryllic coated”, qui est de l'acryllique avec une couche supplémentaire de peinture qui par décapage permet d'avoir des formes/textes en relief, ce qui donne des réglages P:30% et V:4%, trop puissant et très lent, ce qui use le filtre, fait des brûlures et la matière gravé/chauffé (au niveau du logo) se colle à la plaque après être soufflé par la ventilation. On m'a suggéré, P:100% et V:20% qui auraient donné un résultat plus jolie.

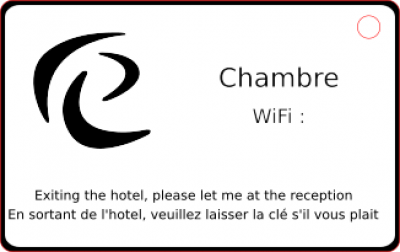

• Pour les fichiers SVG, faire attention à la “profondeur” de couches du dessin. Je me suis aperçu que si on fait trop des groupement d'objets dans Inkscape pour faire des manip, ça fait des couches trop profondes pour qu'elles s'affichent dans JobControl.
