Porteur(s) du projet:
NEYRET Guillaume (contact : neyretguillaume@gmail.com)

• *DARTMANN Claire** (contact : claire.dartmann@wanadoo.fr)


• Date de début : Octobre 2018.
• Les objectifs de ce projet :Le but est de construire 2 structures miniatures d'un feu tricolore

- Découpeuse Laser (Trotec Speedy 100) avec PMMA ou BOIS

Bois 3mm

Arduino

Nous avons effectué un dispositif d'alternance de 2 feux tricolores grâce à un Arduino.

• Voici le fichier de code effectué :feu_tricolore.ino.zip

• Rendu :

Nous avons construit à l'aide du site http://www.makercase.com/ une boite en bois (3mm).

• Dimensions : 2x2x6 cm
• Matériau : 3mm
• Fichiers :feu_trico.svg.zip

• Rendu : Dimensions trop faibles pour que les fingers tiennent

Nous avons construit à l'aide du site http://www.makercase.com/ une boite en bois (3mm).

• Dimensions : 4x4x9 cm
• Matériau : 3mm
• Fichiers :feu_trico2.svg.zip

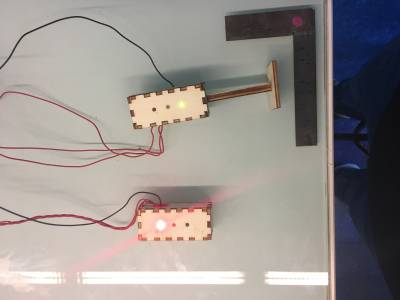

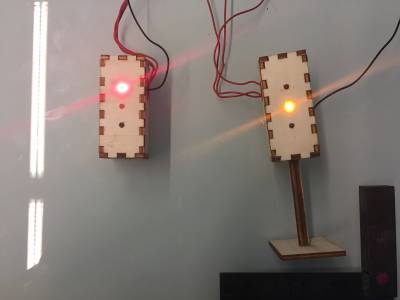

• Rendu :

Nous avons également effectué des soudures afin de pouvoir lier les LED à l'Arduino plus simplement : nous avons lié toutes les bornes négatives des LED ensembles (cela permettant de diminuer le nombre de manipulations nécessaires) et prolongé les bornes positives avec des fils (un fil par LED donc).

Afin de d'utiliser les feux tricolores il suffit d'effectuer les branchements illustrés sur la photo précédente (et avoir au préalable téléversé le programme sur la carte Arduino)

Voici une courte vidéo du dispositif : https://www.dropbox.com/s/zgjcndz5cpwlwd0/video_feu-tricolore.mov?dl=0
