Puissance 4
Porteur(s) du projet: Yoann Blanchot (contact : yoann-blanchot@orange.fr)
- Date du projet : 12/2017.
- Cadeau
- Jeu en binôme à moindre coût
Machines nécessaires
- découpeuse laser (Trotec Speedy 100)
- découpeuse vinyle (optionnel)
Matériel nécessaire
Tout le matériel utilisé dans ce projet provient du FabLab.
- une planche de contreplaqué 5mm (minimum - 7 max) : 5€
- pour la structure et les pions
- une planche de contreplaqué 3mm : 3€
- pour les cloisons (les chutes peuvent être réutilisées)
- un carré de vinyle adhésif noir
- pour colorer les jetons
Fichiers
Voici des captures d'écran des images au format .stl utilisées. Ces images sont à reconvertir au format .stl en les important sur un logiciel de vectorisation (par exemple inkscape).

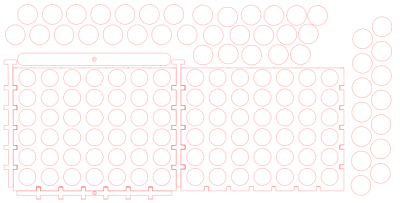

A utiliser sur la planche de 5mm :
A utiliser sur la planche de 3mm :
<note warning>Mettre les dessins vectoriels à l'échelle ! (repère : les barres crantées font 5mm d'épaisseur)</note>
Il ne vous reste plus ensuite qu'à exporter ces dessins vectoriels vers la découpeuse laser.
<note tip>Les dessins vectoriels des jetons sont réutilisables pour la découpeuse vinyle
Découpez autant de rond adhésif que de jetons (un pour chaque face…) !</note>
Montage
L'assemblage est assez intuitif à partir de la photo du montage finale ci-dessous.
De la simple colle à bois suffit pour assembler les différentes pièces entre elles.
<note important>Veillez tout de même à placer précisément les cloisons (découpées dans la planche de 3mm) sous peine de bloquer les jetons lors de leur insertion!</note>
Pour distinguer les jetons, j'ai placé des stickers en vinyle noir sur la moitié d'entre eux. Libre à vous d'utiliser d'autres couleurs.
Rendu final
