Projet original par “sthone” Télécharger le modèle ⇒ Lien : www.thingiverse.com/thing:1729443

Dans le logisiel de gestion de l'imprimante 3D, modifiez la taille en fonction de vos besoins et lancer l'impression.

Finalisez en personnalisant avec des couleurs en fonction de votre pratique et de vos techniques. Finir avec une couche de vernis.

Dessiner votre poisson nageur en fonction de vos désir avec Illustrator / Inkscape ou tout autre logiciel de votre choix.

Premier test : deecoupe_crank_laser_v1.pdf

01/03/18 : échec de gravure, le bois utilisé est très dense/dure et ne permet pas d'obtenir de bon résultats. Après un essaie avec du contreplaqué en peuplier 5mm le résultat est plus concluant, mais le modèle réduit utilisé pour le test est inutilisable.

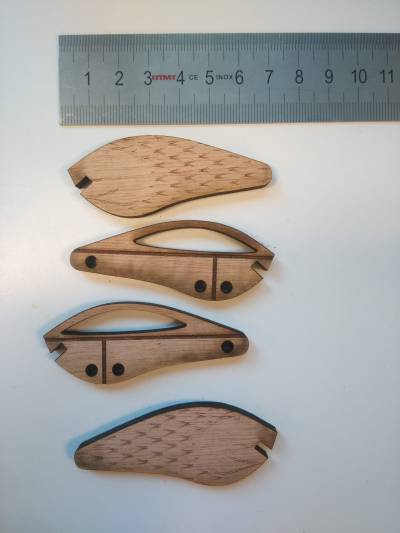

02/03/18 : Aujourd'hui test taille réelle (~10cm) sur du contreplaqué Oukomé 5mm. Les tracés des écailles ont été épaissis à 1pt (O,7pt auparavant). L'ordre des calques sera également modifié pour mieux hiérarchiser l'ordre des découpes : gravure en premier, découpes intérieurs en second puis découpes extérieurs.

Deuxième test et résultat : deecoupe_crank_laser_v2.pdf

Poids : 7g en trois couches et 9g en 4 couches.

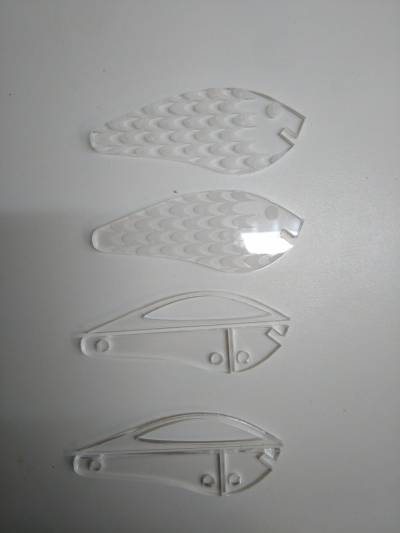

Troisième test avec une nouvelle version de fichier et l'utilisation de PMMA 3mm : deecoupe_crank_laser_v3.pdf

Poids final : 12/13g

Création du modèle sur Tinkercad : modélisation simplifié.

Voir https://www.tinkercad.com/things/e4V6bFs8i70-moule-grub-conique

L'impression 3D prend 1h10 et 9,9 / 9,7g de matière.

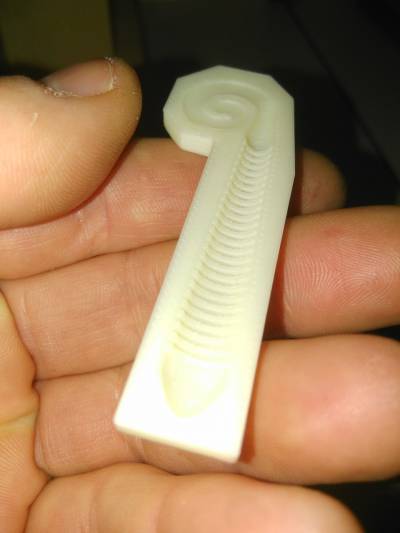

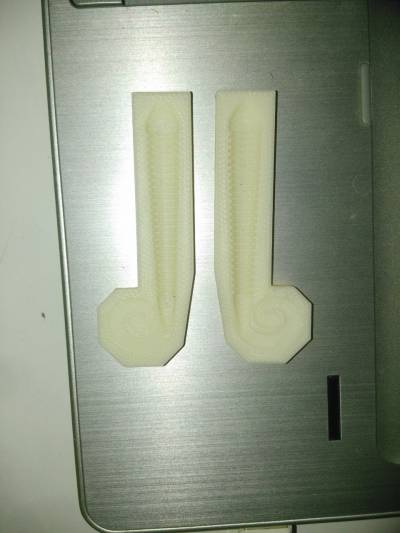

IMPRESSION REUSSI AVEC DETAILS EN ABS

Après réflexion, et sachant que le plastique liquide qui sera coulé dedans sera à 180°C et que le point de fusion de l'ABS est compris entre 220°C et 240°C, il semble essentiel d'augmenter l'épaisseur du moule et plus particulièrement sur sa partie inférieur. Cela permettra d'éviter une déformation du moule prématuré lors des tests.

En complément, des picots de calage seront ajoutés pour pouvoir clipser les deux parties l'une dans l'autre et ainsi garder un alignement parfait. Voici donc un aperçu du nouveau modèle à imprimer :

Voir : Moule Grub Blocage

L'ajout d'un cône de remplissage permettra de couler le leurre sans difficulté grâce à une seringue.

Voici donc la nouvelle version :

MAJ 31/01/2019:

Des prototypes sont imprimés en PLA, ABS, et PC polycarbonate pour tester de couler et voir quelles matières résistent le mieux.

08/02/2019

Le moule sera usiné, cela facilitera le remplissage, permettra de meilleures finitions et un remplissage rotatif.

MAJ 28/04/2019

Retour au poisson nageur, en balsa cette fois :

NE PAS UTILISER LES PARAMETRE BALSA PAR DEFAUT (sur planche de 2mm)

Découpe balsa 2mm: Puissance ⇒ 100 Vitesse ⇒ 2 Augmenter vitesse pour la prochaine fois

Gravure balsa 2mm: Puissance ⇒ 100 Vitesse ⇒ 100 Augmenter puissance pour la prochaine fois ou diminuer vitesse

MAJ 05/04/2019

Découpe balsa 2mm: Puissance ⇒ 100 Vitesse ⇒ 4

Gravure balsa 2mm: Puissance ⇒ 100 Vitesse ⇒ 80

PMMA 1mm pour les bavettes : à compléter
