Ce projet a pour but de créer un dispositif permettant d'accueillir une pièce LEGO très précise sous une perceuse colonne Dremel afin de percer 300 pièces identiques ( Part #3747b).

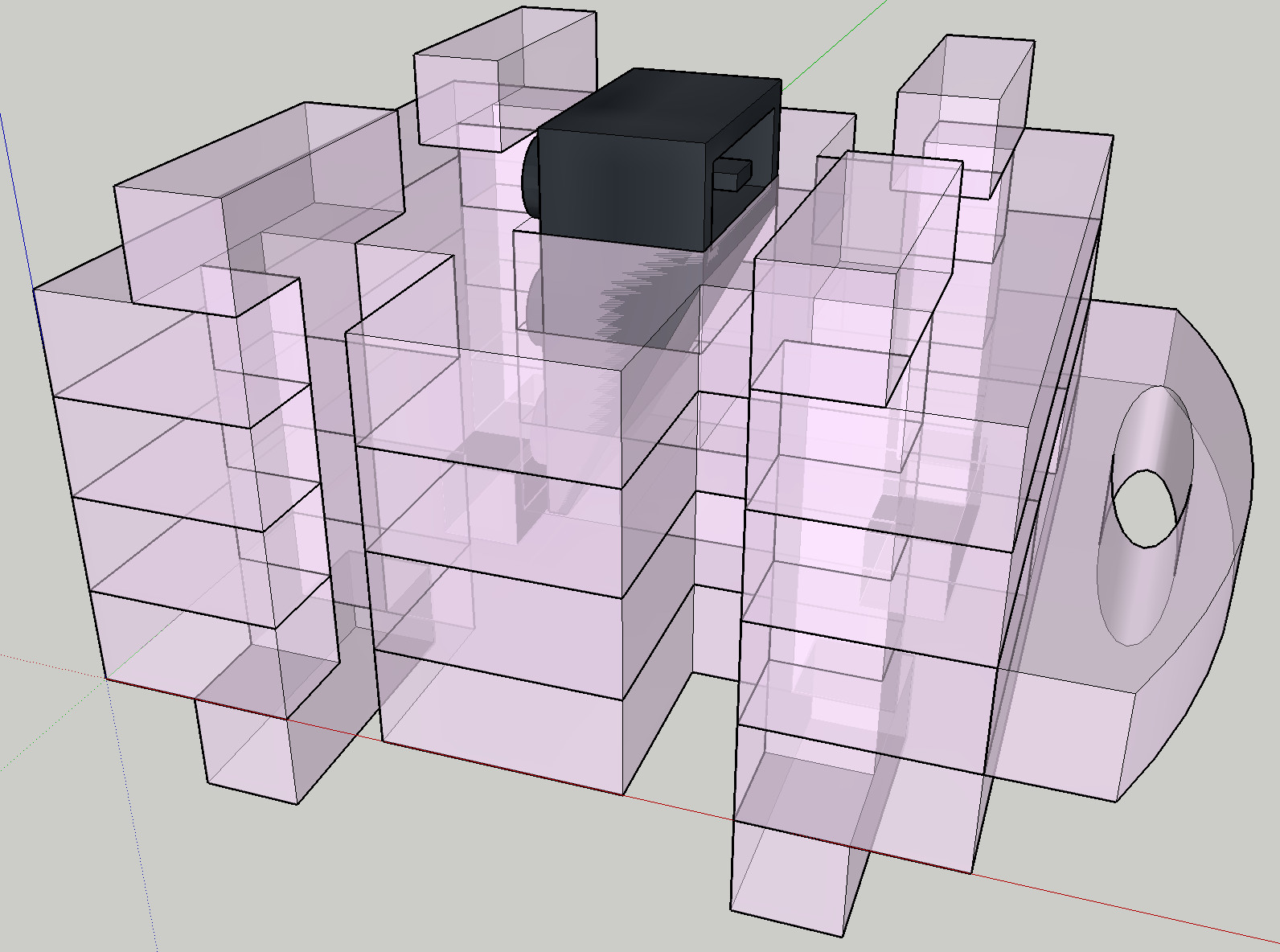

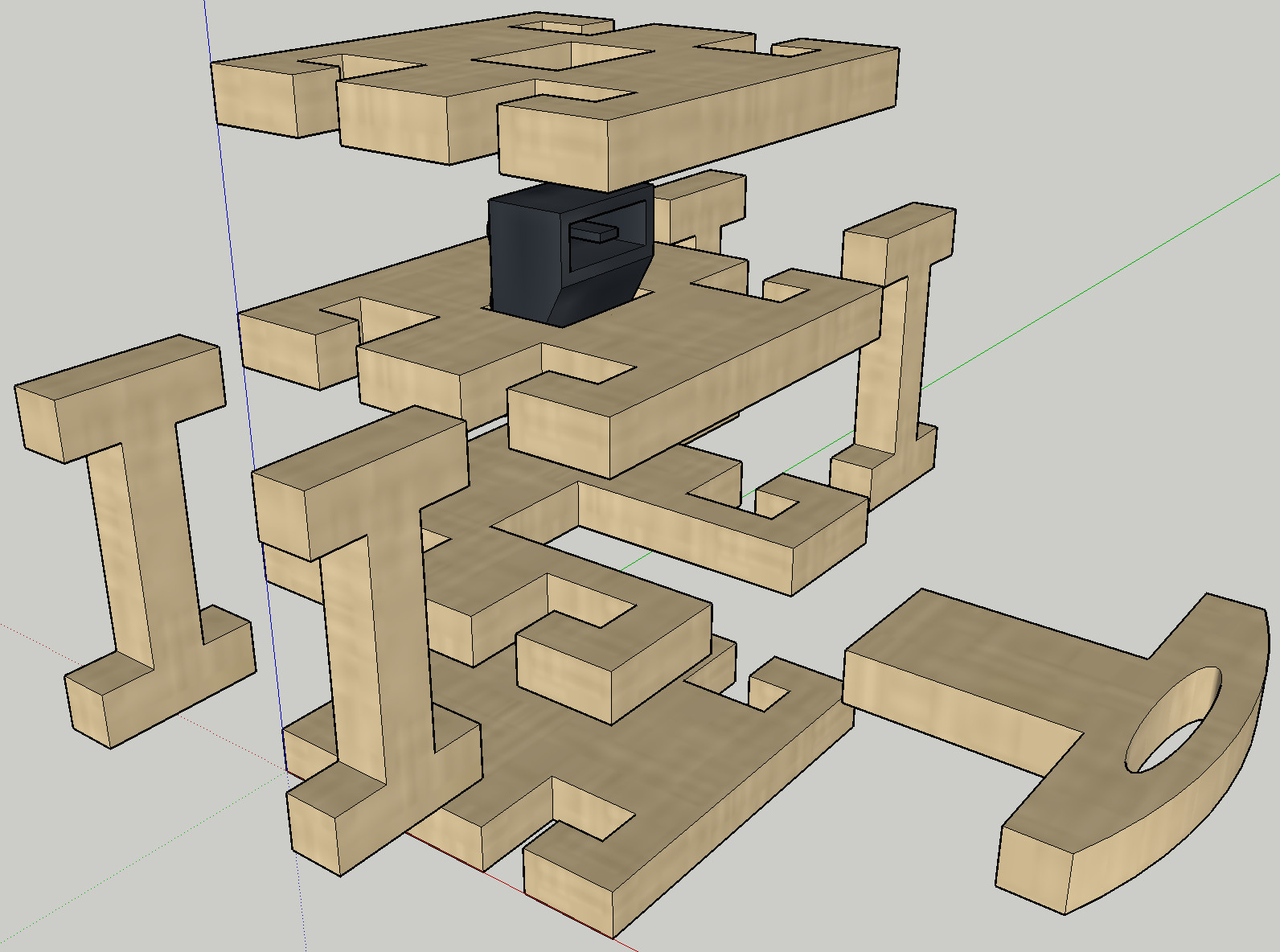

Même si ce projet aurait pu être réalisé sur une imprimante 3D, j'ai fait le choix d'utiliser la découpeuse laser en créant cet espèce de puzzle. Afin de mieux comprendre, voici 2 vues :

Attention, l'ensemble du projet est parti de l'idée que la plaque de bois utilisée fait 6mm d'épaisseur. Tous les calculs et les assemblages ne fonctionnent que pour cette épaisseur.

• Découpeuse Laser : Trotec Speedy 100
• Socle colonne pour perceuse Dremel (pour ajuster le montage)

Les lignes de découpe ont été réalisées sous Inkscape. Les fichiers, dont le SVG pour la gravure, sont disponibles dans l'archive.

Une légère adaptation (irréalisable à la découpeuse) des pattes a été nécessaire afin que le socle tienne en place sur la colonne.
