Responsable de projet: Kevin Levy (kevin.levy@hotmail.fr)


Réalisation d'un support type Picatinny 20mm pour réplique de Lance-Grenades M203 d'airsoft.

Les modèles 3D ont étés réalisés avec Autodesk Fusion 360, avec une licence étudiante, gratuite pour 3 ans.
Les dimensions du modèle ont étés récupérées sur la page Wikipedia suivante: https://en.wikipedia.org/wiki/Picatinny_rail
Une impression 3D est prévue, avec des paramètres fins, en Z-ABS noir.

Les modèles 3D au format .stl sont contenus dans cette archive 7zip: m203_pic_attachment.7z
Seul 2 trous manquent sur le modèle, ceux-ci seront faits grâce à un support de M203 pour garde-main de M16 classique, en reportant la position exacte des trous.

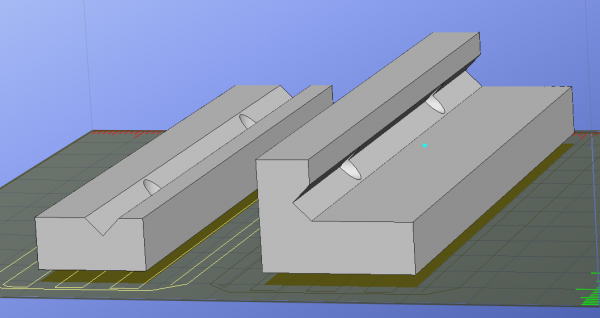

Voici une photo du modèle 3D:



La pièce imprimée sera ensuite usinée en fonction des dimensions récupérées.

Modèles 3D faits par Kevin Levy, sous aucune licence.


Journal de bord:

30/04/2018: Réimpression de la pièce (j'ai perdu l'ancienne).
07/05/2018: Modification du modèle 3D (trous trop petits, augmentation de 1mm de diamètre). Réimpression.
