L'objectif de ce projet est de créer des panneaux d'information afin de prévenir les utilisateurs du laboratoire sur l'état des imprimantes 3D. Pour cela, nous allons utiliser des plaques bicolores Trotec Trolase.

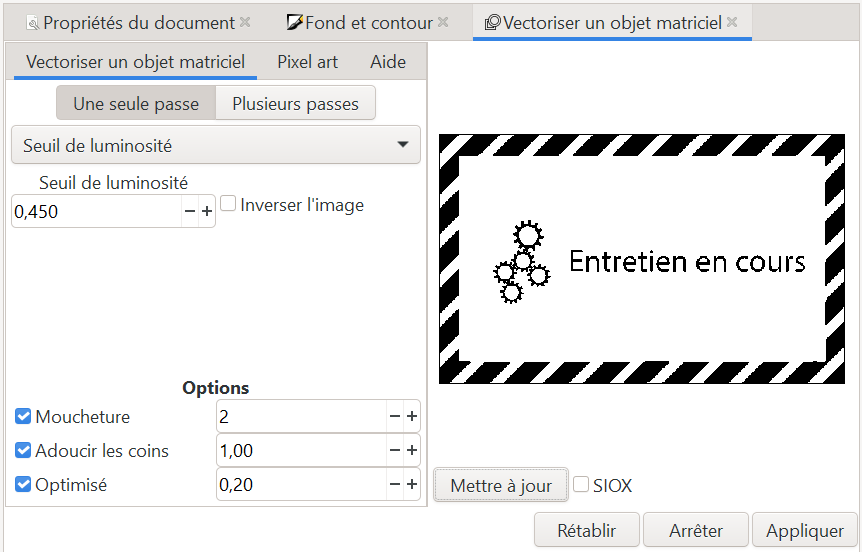

Dans un premier temps, nous devons réaliser le dessin qui sera gravé par la suite. Nous utiliserons le logiciel gratuit de dessin vectoriel Inkscape. Ce logiciel nous permet notamment de rendre des images matricielles (JPEG, PNG, BMP…), en images vectorielles (SVG, DXF, EPS…), formats qui seront utilisés par le logiciel JobControl pour piloter la découpeuse.

Dans ce format vectoriel, les images sont définies de manière mathématique, pour la machine :

• les contours rouges (RGB : 255, 0, 0) seront découpés
• les surfaces noires (RGB : 0, 0, 0) seront gravées

Une fois que le fichier est finis. Nous devons paramétrer la puissance et la vitesse du laser pour la plaque que nous voulons graver.

• Pour les machines Trotec, vous trouverez les paramètres sur ce lien.
• Si vous souhaitez gravé ces panneaux, vous trouverez les fichier sur ce lien

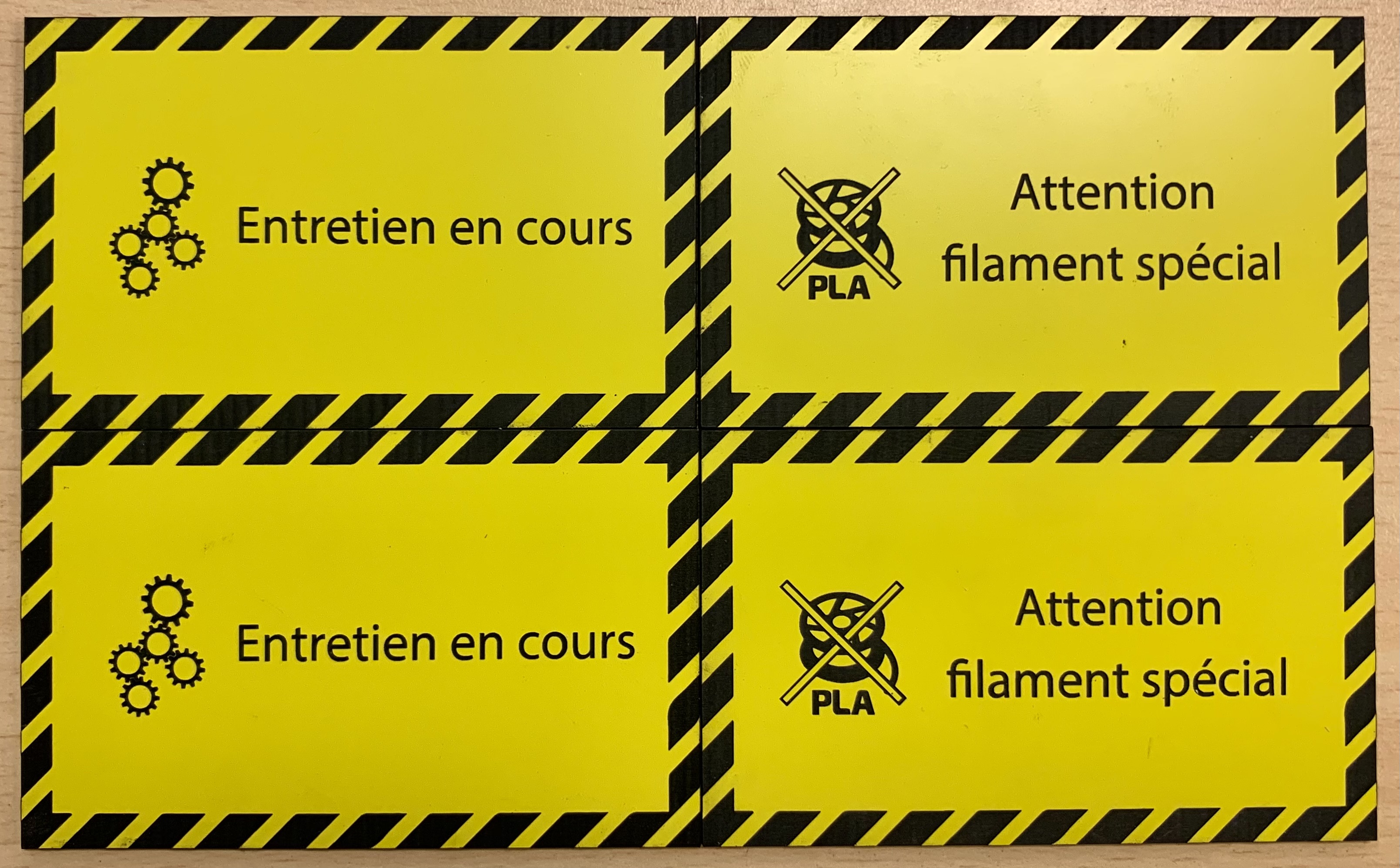

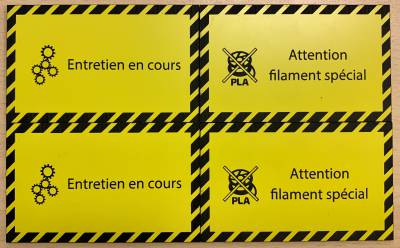

Voici le résultat du projet :
