Titre du projet: Al-chimie

Description : Dans l'objectif de rendre l'apprentissage de la chimie organique plus amusante car c'est surtout du par coeur, j'ai eu l'idée de créer un jeu de société de A à Z.

Objectifs : Créer un plateau de jeu et également les pions et d'autres pieces qui seront utiles à mon jeu.

Cas du plateau :

Lors de la première impression avec la graveuse laser, les traits sont trop fin et en changeant de version de Inkscap, certaines polices ont changé.

J'ai essayé d'épaissir les traits et cette fois, on voit mieux les dessins mais certains sont moins visibles car le carré dans lequel ils sont possèdent un fond non transparent. Donc j'ai fais en sorte que tous les carrés ne possèdes pas de fond.

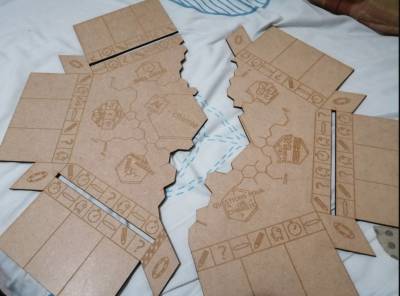

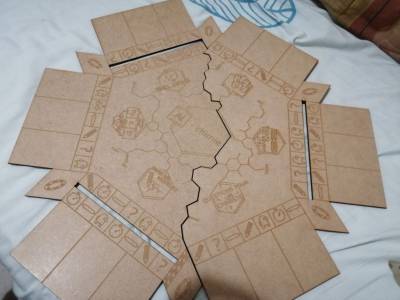

Pour le plateau finis, il y avait un problème avec les lignes. En effet, mes traits ne possedaient pas de fond, c'est pour cela que la graveuse ne prenait pas les lignes. Pour résoudre se problème, soit je refais toutes les lignes avec un fond, soit je convertis mon fichier en png pour ainsi avoir les lignes vectorisés (ce choix que j'ai choisis) même si on perd en qualité. On a ainsi un plateau en deux parties car trop grand pour le faire en une planche.

Voici le svg avec les lignes vides:

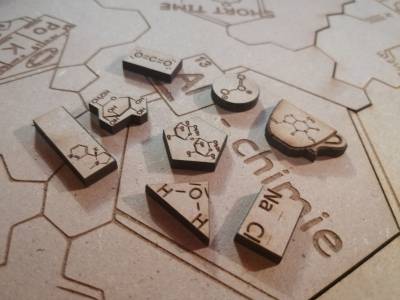

Cas des pions:

En utilisant les images sous formats PDF des molécules, j'ai vectorisé ses images. Pour la taille, j'ai fais un carré avec les dimension maximal pour un pion puis j'ai ajusté à la bonne taille. Ensuite, j'ai fais un contour approprié pour chaque pion. Attention, toujours veiller à avoir le contour rouge pour couper le pion et un fond noir pour graver la molécule.

Voici le fichier pour les pions:

Cas de la boite de jeu:

Je voulais rester dans le même style que le plateau et les pions pour la boite de jeu. Ainsi une boite avec des gravures en bois. Une boite juste découpé sans rien dessiner ou écrire dessus serait dommage. J'ai alors pensé à écrire des choses utiles ou drôles pour ceux qui voudrait y jouer. J'ai fais un formulaire avec 5 questions puis j'ai dispersé les réponses un peu au hasard (j'ai utilisé google forme). Pour dessiner les contours de la boite, j'ai utilisé boxespy qui permet en donnant les dimensions de faire plusieurs types de boites (j'ai choisis la boite à carte pour avoir des compartiments). Il fallait changer le paramètre de brulure de 1 à 0,07. Ensuite on génère le fichier, on enlève ce qui est écrit puis on transforme les contours en rouge. On a alors ce fichier:

Puis j'ajoute sur toute les faces extérieurs ce que je veux

Le résultat est:

La face arrière: La face avant: Le coté latéral droite: Le coté latéral gauche: Le couvercle qui coulisse: En dessous: A l'intérieur:

Il était difficile de l'assembler du coup on a utilisé du papier verre pour limer les dents. La prochaine fois je ferais en sorte d'avoir moins de dents pour assembler plus facilement. J'ai également réduit l'intérieur des compartiment en hauteur pour ainsi pouvoir placer le plateau sur le dessus. Problème le couvercle n'est pas maintenu par en dessous car j'ai aussi réduit les murs sur les 2 cotés.
