Pour cette étape, avant tout il va falloir d'importer les pistes au logiciel Percival.

Depuis l'ordinateur qui est à disposition de la CIF, lancez le logiciel et chargez votre fichier .grb.

Vous devez voir l'écran suivant :

Le plus souvent, on peut voir toutes les pistes bien séparées comme on l'attendait. Cependant, ce n'est pas toujours le cas. Même si sous Eagle on dessine les pistes séparément, il peut arriver des problèmes et des complications quand on importe le schéma à Percival. Cela peut provenir du fait que la pointe définie dans le logiciel ne soit pas une pointe adaptée à la gravure. Le plus souvent vous allez utiliser pour graver une pointe conique d'angle 30° considérée dans Percival comme l'outil n°1. Vérifiez que c'est bien le cas dans le menu Paramètre et dans l'option Outils sélectionés, dans la rubrique outil de gravure. La sélection de cette pointe devrait corriger ce problème.

Si ce n'est toujours pas le cas, vous allez redéfinir les pistes problèmatiques qui sont normalement dorées. Cliquez droit pour accéder au menu suivant. Redéfinissez les pistes qui ne sont pas considérés comme pistes actives. Si vous ne faites pas cette étape, la fraiseuse risque de ne pas graver la totalité des pistes dont vous avez besoin.

Normalement on devrait être capable d'importer les trous également. Mais pour l'instant on a un souci au niveau du logiciel et du coup on va placer les trous manuellement. Plus tard, on va mettre à jour cette étape.

Pour placer les trous manuellement, cliquez droit sur une des pastilles correspondantes et accédez au menu suivant.

Cliquez sur “Editez les pastilles identiques” pour ne pas faire cette étape manuellement pour chaque pastille.

Choisissez la taille des trous que vous souhaitez pour cette pastille. Le diamètre 0,8mm correspond le plus souvent au diamètre de trous pour les vias, ce sera un peu petit pour les pins, il faudra envisager un diamètre supérieur pour ces dernières.

Pour certains types de pastilles, le logiciel ne propose pas cette modification immédiatement(par exemple pour les pattes du timer). Pour ces types de pastilles, les trous seront possibles après avoir sélectionné l'option définir comme pastille.

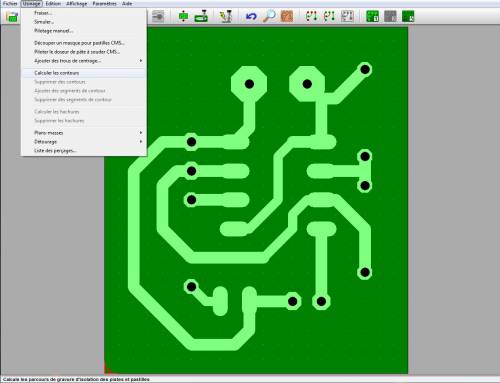

Maintenant qu'on a importé correctement le schéma dans Percival, la fraiseuse doit être informée formellement des endroits où il va garder le cuivre pour créer les pistes. Pour cela, si vous êtes sûr que votre schéma est bon, cliquez “Calculer les Contours” et puis cliquez sur OK. Si certains contours sont absents, ce qui peut arriver, vous allez devoir les tracer manuellement. Cela se fera en sélectionnant l'option Ajouter des segments de contours, qui vous sera accessible après avoir fait faire les contours du circuit au programme. L'option Rendu final facilitera la visualisation des segments absents sur le circuit.

Vous voyez que le logiciel a entouré les pistes et cela veut dire qu'il connait maintenant les pistes.

Vous avez la possibilité de voir concrètement qu'est-ce-que le logiciel va créer. Pour cela, cliquez sur le bouton “Rendu Final”. Vous allez pouvoir visualiser ce qui sera gravé.

C'est la dernière étape de vérification. Sachez que les différentes couleurs n'ont pas une signification importante (doré ou rouge). Avant de lancer la gravure, vous devez impérativement vérifier qu'aucune piste ne se croise pas involontairement.

Si vous confirmez et si vous voulez gravez ce que vous voyez, cliquez sur la bouton “Fraiser”.

Choisissez “Gravure puis perçage” (respectez cet ordre).

Cela lancera le logiciel Galaad. Vous pouvez passer à l'étape suivante.
