Pour cette étape, avant tout il va falloir d'importer les pistes au logiciel Percival.

Depuis l'ordinateur qui est à disposition de la CIF, lancez cette logiciel et chargez le fichier .grb.

Vous devez voir l'écran suivant :

On voit que tous les pistes sont bien sépares et ils sont vraiment comme on l'attendait. Par contre ce n'est pas toujours le cas. Même ci sous Eagle on dessine les pistes séparément, il peut arriver des problèmes et des complications quand on importe le schéma à Percival. Dans ce cas, cliquez droite pour accéder au menu suivant. Redéfinissez les pistes qui ne sont pas considérez comme piste. Si vous ne faites pas cette étape, la fraiseuse risque de ne pas gravez tout les pistes que vous avez besoin.

Normalement on devrait être capable d'importer les trous également. Mais pour l'instant on a un souci au niveau de logiciel et du coup on va placer les trous manuellement. Plus tard, on va mettre à jour cette étape.

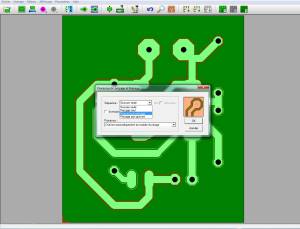

Pour placer les trous manuellement, cliquez droite sur une des pastilles correspondantes et accédez au menu suivant.

Cliquez sur “Editez les pastilles identiques” pour ne pas faire cette étape manuellement pour chaque pastille.

Choisissez la taille de trous que vous souhaitez pour cette pastille. Si vous ne savez pas exactement la taille de la trou que vous avez besoin, mettez 0.8 mm.

Malheureusement pour certaines types de pastilles, le logiciel ne propose pas cette modification (par exemple pour les pâtes de timer). Pour ces types de pastilles, on va faire les trous manuellement à la fin d’opération avec le Dremell.

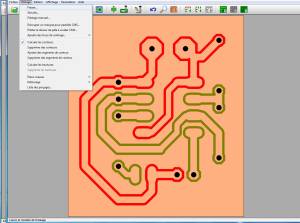

Maintenant qu'on a importé correctement le schéma à Percival, la fraiseuse doit être informé formellement les endroits ou il va garder la cuivre pour créer les pistes. Pour cela, si vous etes sur que votre schema est bon, cliquez “Calculer les Contours” et puis cliquez sur OK.

Vous voyez que le logiciel a placé entouré les pistes et cela veut dire qu'il connais maintenant les pistes.

Finalement vous avez la possibilité de voir concrètement qu'est ce que le logiciel va créer. Pour cela cliquez sur le bouton “Rendu Final”. Vous allez voir une image qui ressemble à celle de suivant.

C'est la dernière étape de vérification. Sachez que les différentes couleurs n'a pas un sens important (d'oré ou rouge). Ce que vous devez impérativement vérifié c'est que aucune piste ne se croise pas involontairement.

Si vous confirmez et si vous voulez gravez ce que vous voyez, cliquez sur la bouton “Friser”.
