La cuve supérieure est nécessaire pour avoir un débit d'eau plus important au niveau de la turbine.

Le principe est de faire un réservoir en hauteur d'une certaine contenance et de libérer toute l'eau d'un coup. En faisant ça, nous libérons une grande quantité d'eau qui s'écoule en peu de temps, ce qui augmente le débit. Nous avons donc décidé de créer notre cuve en y découpant un trou de 10 cm de diamètre afin d'y introduire le tuyau. La cuve peut contenir 6,5L d'eau et nous l'avons réalisée grâce à un générateur de boîtes en ligne. Nous avons ensuite découpé notre boîte à la découpeuse LASER sur des plaques de plexiglas.

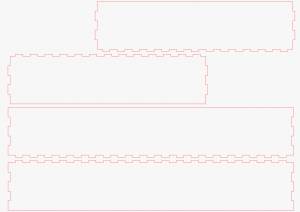

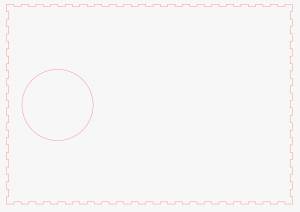

Voici le plan de la cuve supérieure

Nous avons également ajouté de la colle à l'extérieur de la cuve et du joint à l'intérieur afin d'isoler au maximum de l'eau.

Afin de libérer toute cette eau d'un coup, nous avons pensé à un système permettant de remplir intégralement la cuve. Pour cela nous avons fait l'acquisition d'un bouchon universel pour évier qui empêche l'eau de s'écouler grâce à la pression s'exerçant sur ses bords.

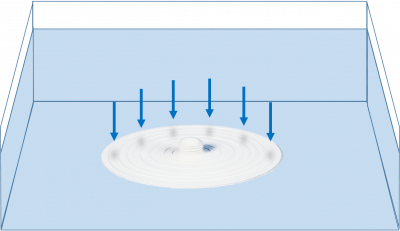

Voici le schéma de notre cuve et du bouchon universel. En dessous du bouchon se trouve le trou avec le tuyau.
