Projet: filtration des nanofossiles calcaires par une méthode de tamis de différentes tailles, dans un contexte de paléoclimat du Cénozoïque. [schéma]

Semaine 1: Explication du projet par Fabrice. Définition des objectifs: 1) capteur niveau d'eau 2) pompe pour remplir quand le niveau est trop bas 3) agitation pour éviter que les coccolithes se compactent au fond 4) usiner les pièces en 3 D Première approche avec Arduino, nous avons essayé d'allumer une LED. Echec. La LED ne s'allume pas sur la breadboard, nous l'avons branché directement à Arduino et là la led s'allume. Le programme fonctionne donc le problème vient du montage sur la breadboard ou de la breadboard elle même.

https://tesseract-it.com/blog/article/comment-allumer-une-led-en-continu-avec-arduino

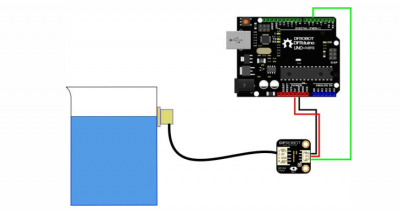

Semaine 2 Nous sommes allés à un atelier de formation sur Arduino organisé par le Fablab. Nous avons réessayé d'allumer la led avec une nouvelle breadboard et ca fonctionne. Recherche d'un nom pour le projet. Nous avons décider d'utiliser un capteur plutôt que des fils afin d'éviter toute contamination ou électrolyse. Recherche d'un montage pour le capteur ainsi qu'un code Arduino. Recherche d'un système de fixation du capteur sur le tube (élastique?). Nous ne pouvons pas tester le capteur car nous n'avons pas de “non-contact liquid level sensor adapter” qu'il faut commander. https://media.digikey.com/pdf/Data%20Sheets/DFRobot%20PDFs/SEN0204_Web.pdf Capteur d'eau programme arduino

Fonction d'initialisation du programme void setup() { serial.begin(9600); pinMode(5,INPUT); } Fonction principale du programme void loop() { Liquid_level=digitalRead(); Serial.print(“Liquid_level=”); Serial.println(Liquid_level,DEC); delay(500) }
