• Création d'une bobine à 6 mH pour le circuit (Figure 1)
• Collage provisoire des piezos et recherche de la fréquences de resonnance à vide (Figure 2 et 3)

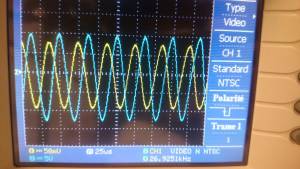

Figure 1 - Bobine 6 mH Figure 2 - Piezos collés Figure 3 - Fréquence de resonnance à vide, en bleu la source en jaune le signal reçu
