MIRAGES : TRAITEMENT D'IMAGES

CODES MATLAB

TRAITEMENT

close all
%-------------------------------------------------------------------------%
%                   Traitement de l'image                                 %
%                                                                         %
%   Ce premier fichier est le pogramme de traitement. Il lit une image,   %
%   puis appelle differentes fonctions afin de la traiter.                %
clear figure
Im = imread('faisc_31_03_a.jpg'); %Im : variable contenant 3 matrices qui
                                %contiennent les intensites de rouge, vert
                                %pour chaque pixel de l'image de base

mint = [135 29 69]; %Cette variable correspond a un pixel du rayon ayant la
                    %plus intensite (prise de maniere completement
                    %empirique

image(Im) %Affichage de l'image de base

imf = faisceau(Im, mint); %appelle de la fonction faisceau, resultat stocke
                          %dans imf (plus d'explication dans le fichier
                          %faisceau.m)

figure %nouvelle fenetre pour une figure
image(imf) %affichage de l'image imf ne selectionnant que le faisceau

[imf2, zx] = affinage(imf); %appelle de la fonction affinage. imf2 est une
                            %image et zx une matrice 2xp, p etant la
                            %largeur de l'image (plus d'explication dans le
                            %fichier affinage.m)


figure %nouvelle fenetre pour une figure
image(imf2) %affichage de l'image imf2

ime = imread('cb_31_03_a.jpg');
[imech, ech] = echelle(ime); %appelle de la fonction echelle. imech est une
                            %image et ech un flottant (plus d'explication
                            %dans le fichier affinage.m)

figure %nouvelle fenetre pour une figure
image(imech) %affichage de l'image imech

res = pos_deriv(ech, zx, 0.018, 0.066); %appelle de la fonction pos_deriv. res
                                  %est une matrice nx5 (plus d'explication
                                  %dans le fichier affinage.m)

figure  %nouvelle fenetre pour une figure
plot(res(:,1), res(:,2)) %graphe du faisceau

title('Height of the beam as a function of x')
xlabel('x (m)')
ylabel('Height (m)')


figure
plot(res(:,2),res(:,4), '.')
title('Refractive index as a function of height')
xlabel('Height (m)')
ylabel('Refractive index')
%errorbar(res(:,4),res(:,5))

% figure
% ft = fit(res(:,1), res(:,2), 'poly9')
% plot(ft)
% save('fit_31_03_b.txt', 'ft');
save('31_03_a_fit.txt', 'res', '-ascii'); %ecrit les donnes de res dans un
                                          %fichier .txt


%-------------------------------------------------------------------------%

FAISCEAU

function [ image_fais ] = faisceau( im, min )
%FAISCEAU Mat(3*Mat(int)) * Mat(int) -> Mat(3*Mat(int))
%   Retourne une image ne selectionnant "theoriquement" que le faisceau du
% laser grace a la coueur rouge et prend en argument l'image de depart et
% le pixel minimal


n= size(im,1); %nombre de ligne
p= size(im,2); %nombre de colonne

im = uint8(im); %convertit l'image pour que l'intensite
                %varie de 0 a 255 au lieu de 0 a 1

image_fais= zeros(n,p,3); %initialise l'image en noir complet
image_fais = uint8(image_fais); %convertit l'image pour que l'intensite
                                %varie de 0 a 255 au lieu de 0 a 1

I = 1:n;
J = 1:p;

for i = I

    for j = J

         if im(i,j,1)>min(1)-1 %selection de la couleur rouge
            image_fais(i,p+1-j,1)=im(i,j,1); %mise a l'endroit
         end

    end

end
end

%-------------------------------------------------------------------------%

AFFINAGE

function [ imf, xm ] = affinage( im )
%AFFINAGE Mat(3*Mat(int)) -> Mat(3*Mat(int)) * Mat(int)
% Retourne l'image en moyennant les positions verticales des pixels rouges
%pour avoir un trait fin et le tableau contenant ces valeurs et
%l'ecart entre la valeur max et la valeur min en valeur absolue et prend en
%argument l'image avec seulement le faisceau

n= size(im,1); %nombre de ligne
p= size(im,2); %nombre de colonne

im = uint8(im); %convertit l'image pour que l'intensite
                %varie de 0 a 255 au lieu de 0 a 1

xm=zeros(2,p); %initizalisation d'une matrice 2xp

I = 1:n;
J = 1:p;

%-------------------------------------------------------------------------%
%Remplissage du tableau xm


for j = J

    s=0;        %
    x=0;        %initialisation de 3 variables
    sx = 0;     %

    for i = I

        if im(i,j, 1) > 0 %Un pixel non noir

            if x == 0 %verification pour la premiere valeur
                xmin = i; %Recuperation de la position du coefficent
                          %minimale
            end

            x = x+i;        %
            xmax = x-sx;    % Pour le calcul de la posisition maximale qui
            sx=sx+i;        % doit se faire a chaque boucle

            s=s+1;          %Somme pour le calcul de la moyenne

        end

    end

    ecart = abs(xmin-xmax)/2; %calcul de l'ecart entre valeur max et min

    xm(1,j)=floor(x/s);       %un pixel doit être un entier
    xm(2,j)=ecart;

end

%-------------------------------------------------------------------------%

imf = zeros(n,p,3); %initialisation de l'image contenant le trait fin du
                    %faisceau

%-------------------------------------------------------------------------%
% Elimination des valeurs tres aberantes

x=xm(1,p-1);
xm(1,p)=x;
test = xm(1,p);

for j=2:p
    if abs(xm(1,p+1-j)-test)>8
        xm(1,p+1-j)=NaN; %La valeur NaN permet de faire en sorte que la
                         %valeur ne sera pas prise en compte lors des
                         %prochains calculs

    else
        test = xm(1,p+1-j);
    end

end
%-------------------------------------------------------------------------%

imf = uint8(imf); %convertit l'image pour que l'intensite
                  %varie de 0 a 255 au lieu de 0 a 1

%-------------------------------------------------------------------------%
%Creation du faisceau affine dans une nouvelle image

for j = J
    if xm(j)>0
        imf(xm(1,j), j,1)=255;
    end
end
end

%-------------------------------------------------------------------------%

ECHELLE

function [ image_ech, ech] = echelle( im )
%ECHELLE Mat(3*Mat(int)) -> Mat(3*Mat(int)) * float
% Renvoie une image avec seulement le carre temoin en vert ainsi que
% l'echelle correspondant et prend en argument l'image de base

im = uint8(im); %convertit l'image pour que l'intensite
                %varie de 0 a 255 au lieu de 0 a 1

n= size(im,1); %nombre de ligne
p= size(im,2); %nombre de colonne

cbv = 60; %Intensite minimale du vert sur le carre blanc prise
          %empiriquement

image_ech= zeros(n,p,3); %initialise l'image en noir complet
image_ech = uint8(image_ech); %convertit l'image pour que l'intensite
                              %varie de 0 a 255 au lieu de 0 a 1

tcb = 0.01; %m :taille du carre blanc

I = 1:n;
J = 1:p;

ech = 0;    %
s= 0;       %intialisation des variables

%-------------------------------------------------------------------------%
% Meme principe que pour la selecton du faisceau sauf qu'ici le test se
% fait sur le vert de ne pas selectionner le laser

for i = I
    for j = J
         if im(i,j,2)>cbv %selection du vert
            image_ech(i,j,2)=im(i,j,2);
         end
    end

end
%-------------------------------------------------------------------------%

%-------------------------------------------------------------------------%
% Calcul de l'echelle

cpt = 0;    %
cpti = 1;   %Initialisation des variable

for i = I
    for j = J
        if image_ech(i,j,2)>0 %Pixel qui n'est pas noir
            cpt = cpt + 1; %Compteur augment
        else
            if and(cpt>0, cpt<10) %test pour eviter les pixels aui ont pu
                                  %rester apres la selction mais qui
                                  %forment une chaine pas assez longue pour
                                  %faire partie du carre
            cpt = 0; %remise a zero du compteur
            end
        end

    end
    if cpt>0                %test pour savoir si on a eu une tranche du
                            %carre
        s=s + cpt;          %somme de tout les cotes pour minimiser les
                            %incertitudes
        cpti = cpti + 1;    %nombre de cote +1
        cpt=0;              %remise du compteur a zero
    end

end

ech = (cpti-1)*tcb/s;   %regle de trois pour calculer l'echelle
end
%-------------------------------------------------------------------------%

POS_DERIV

function [ tab_donnees ] = pos_deriv( ech, zx, alpha, z0)
%POS_DERIV float * Mat(int) * float * float-> Mat(float)
% Renvoie une matrice de 5 colonnes aves en premiere colonne la position en
% x (prise tout les dix pixels), la deuxieme contient l'altitude, la
% troisieme la derive spatiale, la quatrieme l'indice et en dernier
% l'incertitude sur l'indice. Elle prend en argument l'echelle, la matrice
% contenant l'altitude en pixel et l'ecart valeur max-min, l'angle
% initiale et l'altitude initiale

neau = 1.33; %on suppose qu'initialement vu que le faisceau est en haut de
            %la cuve est donc que la concentration en sucre est faible,
            %l'indice optique sera celui de l'eau.

q = size(zx,2); %nombre de colonne de zx

z = zx(1,1);

%-------------------------------------------------------------------------%
%Mise a l'echelle de zx en prenant en compte que la premiere valeur devra
%etre z0

for i = 1:q
    zx(1,i) = z0 - ech * (zx(1,i)-z);
    zx(2,i) = zx(2,i)*ech;
end


%-------------------------------------------------------------------------%

C0 = neau^2/(sin(alpha)^2+1);    %calcul de la constante C0 de la formule
                                %en tenant compte des valeurs initiales

%-------------------------------------------------------------------------%
%Remplissage du tableau de donnees

j=1;

for i = 1:10:q %10 est le pas afin de ne pas avoir trop de valeur
    if i+10<q %test pour eviter le probleme en fin de matrice
        tab_donnees(j,1)=(i-1)*ech; %Remplissage des x
        tab_donnees(j,2)=zx(1,i); %Remplissage des z
        tab_donnees(j,3)=devfite((i-1)*ech); %derive spatiale du fit
        %Ce fit a ete obtenu a l'aide des donnees contenu dans zx.
        %La ligne pour l'obtenir est : ft = fit(zx(2,:),zx(1,:), 'poly9')
        tab_donnees(j,4)=sqrt(C0*(devfite((i-1)*ech)^2+1)); %indice
        %tab_donnees(j,5)=1/2*(zx2(2,i)/zx2(1,i)); %incertidue de l'indice
        j = j+1;
    end
end

end
%-------------------------------------------------------------------------%

GRAPHES

COMMENTAIRES

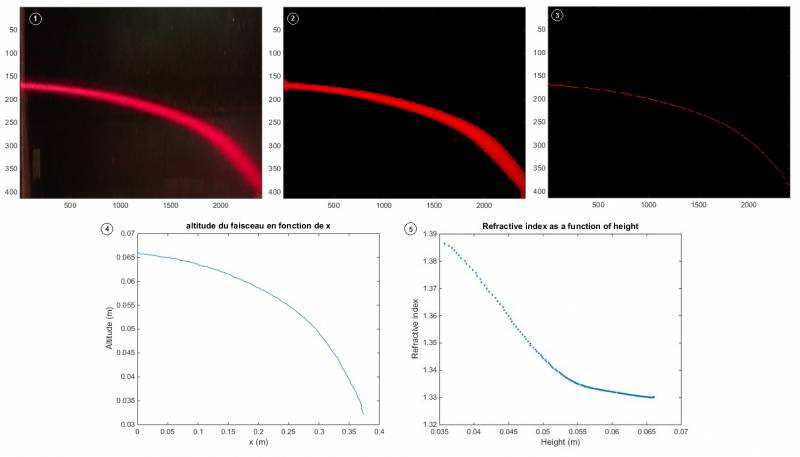

La première figure représente l’image de départ, soit le faisceau laser dans la cuve.
La deuxième est l’image que sort la fonction faisceau, le faisceau est sélectionné grâce à son intensité de rouge, puis on place les pixels valides sur une image initialement noire.
La troisième est l'image que sort la fonction affinage, le faisceau est réduit à un pixel d’épaisseur. (remarque: cette fonction sort aussi les coordonnées de ces pixels ainsi que l’épaisseur de chaque abscisse)
La quatrième figure est un graphe représentant l'altitude du laser en fonction de la position en abscisse dans la cuve.
Enfin la dernière image est le graphe de l’indice en fonction de l'altitude.

Lors de l'affinage du faisceau, on obtient une altitude approximative en fonction de sa position en abscisse en pixels, après une conversion en mètre, on obtient une altitude. Celle ci est quasiment des morceaux de constante, rendant imprécis le calcul de l'indice qui utilise la dérivée spatiale de l'altitude. On va donc réaliser un “fit” de cette altitude à l'aide d'une approximation d'un polynôme d'ordre 9 (Un tel ordre est sûrement trop grand, mais aux vus de nos approximations et erreurs parfois grossières, cela nous permet de nous exonérer d'une source d'erreur en plus). On obtient alors un graphe pour l'indice qui ne semble pas incohérent.
