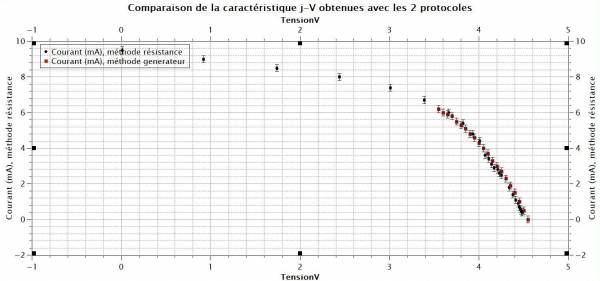

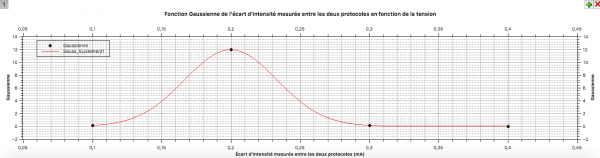

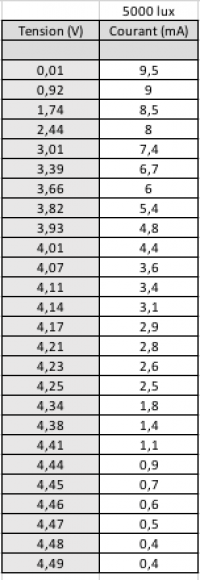

* Comparaison des deux méthodes de mesure de la caractéristique j-V et incertitude sur l'intensité générée Voici la prise de mesures pour chacune de méthodes : - Tableau de valeurs de l'intensité du courant mesurée en fonction de la tension pour la méthode générateur - Tableau de valeurs de l'intensité du courant mesurée en fonction de la tension pour la méthode résistance Comparaison graphique des deux méthodes - Graphique de l'intensité du courant mesurée en fonction de la tension pour chaque protocole Incertitudes & reproductibilité La reproductibilité des mesures reposent sur la précision du protocole, soit la précision fournie par l’instrument de mesure pour la tension, l’éclairement, l’intensité du courant et la surface de la cellule photovoltaïque. Pour la méthode “générateur”, l’incertitude sur la tension délivrée par le générateur est également à prendre en compte. Incertitude sur la tension : deltaV=0.1 V pour la méthode “générateur” (précision du générateur de tension et deltaV=0.01 V pour la méthode “résistance variable” (précision du voltmètre). Le reste des des incertitudes est commune aux deux méthodes. Incertitude sur l’éclairement : deltaE = 50 lux / Variation observée au luxmètre pour un illuminant fixe pendant 1 minute. Incertitude sur la surface : deltaS = 0,002 m/ Incertitude sur la mesure. Incertitude sur l’intensité du courant : I=0.001 mA / La valeur affichée par l’ampèremètre est variable. Face à ces variations, nous avons établit un protocole pour estimer l’incertitude sur l’intensité du courant délivrée par la cellule. On réalise pour chacune des deux méthodes G et R, une prise de mesure Intensité-Tension j-U pour un illuminant identique à 5000 lux (voir partie précédente). * On étudie les écarts entre les deux intensités mesurées pour une même valeur de tension U. On obtient la distribution gaussienne suivante : * On en déduit que l’incertitude sur l’intensité délivrée par la cellule deltaI=0,2mA**. On prend cette valeur pour l’exploitation.
