Pour cette expérimentation, ,nous nous appuyons sur l'article suivant : Make a solar cell . Le but de cette manipulation est de générer un courant à l'aide de deux plaques de cuivre (l'une oxydée et l'autre non). Ces deux plaques de cuivre seront disposées en parallèle, dans une cuve remplie d'eau chaude et salée.

La manipulation se déroule en 2 parties :

• Oxydation d'une plaque de cuivre (environ quelques heures)
• Mise en place du dispositif finale et mesure du courant

• Plaque de cuivre d'environ 20 cm²
• Plaque chauffante d'une puissance de 1500 W
• Gants de protection
• Pince en bois
• Cisaille
• Masque de protection
• Cuve
• Sel ou gros sel
• Ampèremètre
• Eau chaude (bouillante ?)

• Dessiner un carré de 20 cm² sur une plaque de cuivre, puis couper le carré à l'aide d'une cisaille ( par mesure de sécurité, il faut utiliser des gants).

<note tip>Conseil : Pour un résultat optimal, il vaut mieux que la dimension de la plaque de cuivre soit inférieure à celle de la plaque chauffante !</note>

• À l'aide du côté abrasif d'une éponge, nettoyer la plaque au savon et à l'eau, puis la sécher à l'aide d'un papier absorbant.

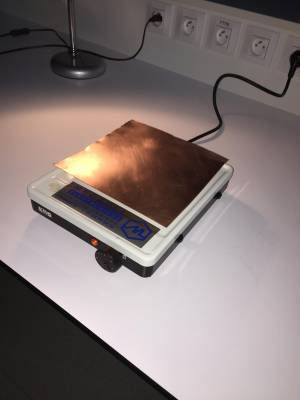

• Placer la plaquette de cuivre sur la plaque chauffante préalablement allumée au thermostat maximal.

• Dès que la plaque devient noire, laisser la plaque chauffée encore 30 minutes.
• Eteindre la plaque chauffante en conservant la plaque de cuivre dessus et laisser refroidir jusqu'à température ambiante.
• Nettoyer la plaque de cuivre délicatement sous l'eau, en utilisant vos mains. Il ne faut pas gratter la plaque. Il suffit juste d'enlever

la couche “brulée”.

• Essuyer à l'aide d'un papier absorbant, sans frotter !

• Remplir une bassine d'eau chaude et salée
• Disposer une plaque de cuivre oxydée face à une plaque de cuivre non oxydée, rapprocher les 2 plaques de sorte à avoir un espace d'environ 10 cm entre les deux.
• Eclairer la plaque oxydée avec une lampe (de préférence lampe UV ou le mieux au Soleil)
• Mesurer le courant entre les deux plaques avec un ampèremètre.

     <note tip> Veillez à placer la pince (-) de l'ampèremètre sur la plaque non oxydée et le (+) sur celle oxydée !</note>

 Le dispositif final :
 {{ :wiki:projets:3p024:projet4:etape_.jpg?400 |}}

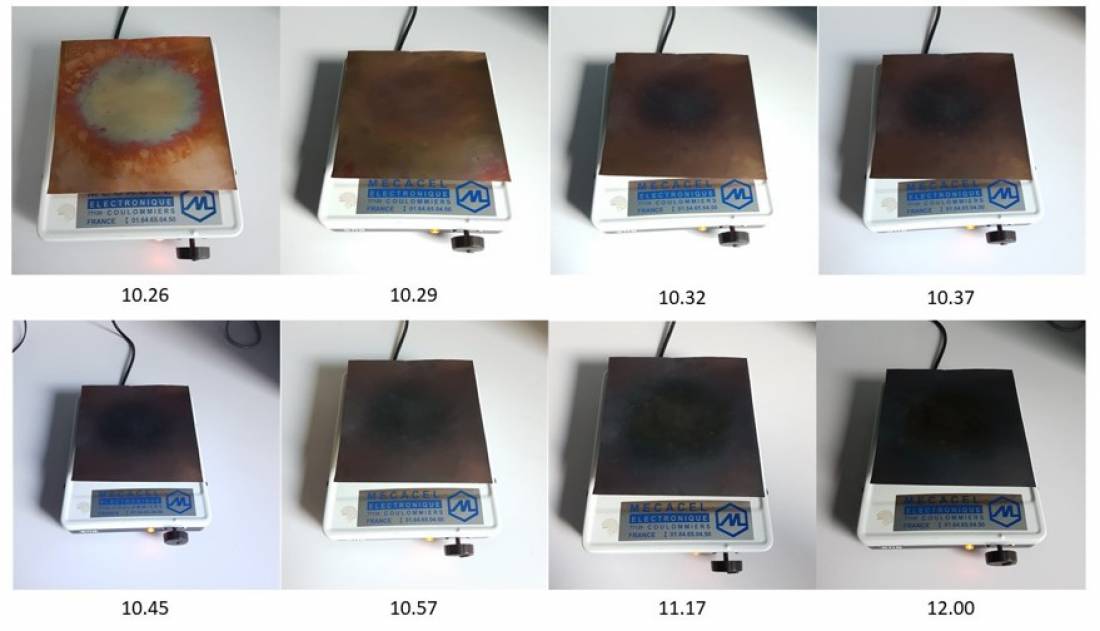

On remarque qu'au bout d'1h30, la plaque a bien noircie.

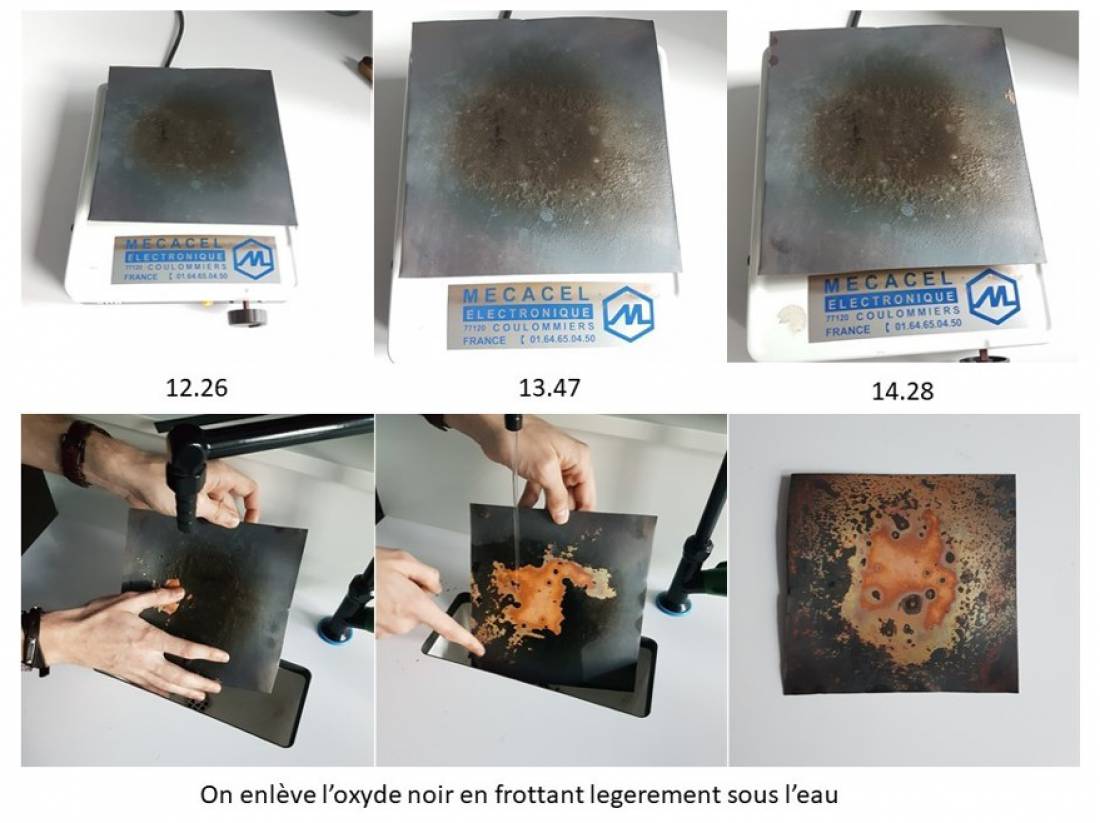

Après avoir coupé la chaleur, la plaque noircie présente des petites “bulles” en surface. En frottant délicatement, on arrive à enlever cette couche pour laisser apparaître la couche oxydée !

On procède à la mesure du courant. Au début de la vidéo, la lampe est éteinte puis on l'allume.

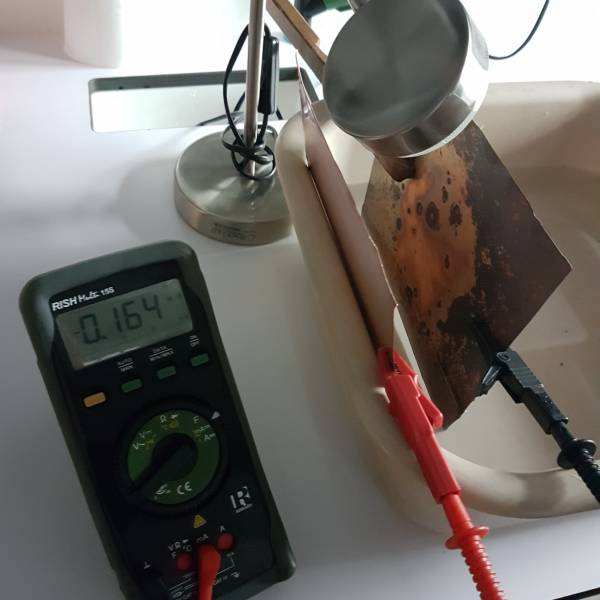

Sans lumière, l'ampèremètre mesure un courant de 0,164 mA :

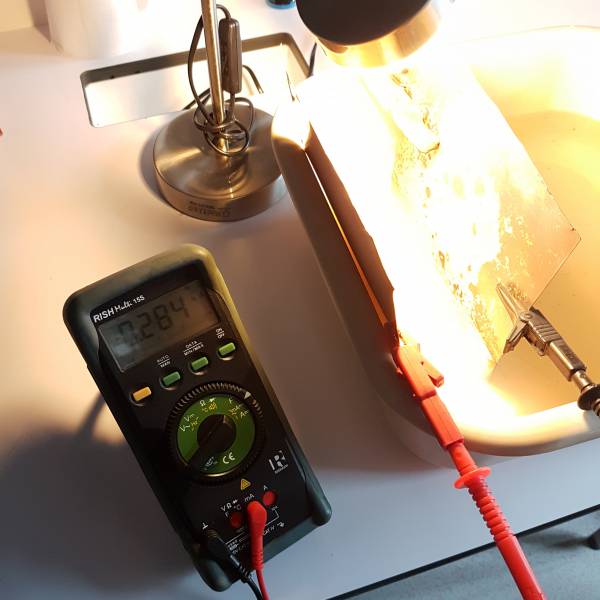

Avec la lumière de la lampe, on mesure un courant de 0,284 mA :
