(1) Présentation du projet
Le projet “Robot porteur de drapeau” est un projet de construction et expérimentation, dans le cadre de l’UE 3P012 de Physique expérimentale. Il consiste à construire et assembler de toutes pièces un robot fonctionnel et précis, dont le fonctionnement sera étudié lors d’une compétition de robots ayant lieu le 05 décembre 2018, sur le campus de Sorbonne Sciences. Le but de cette compétition sera de déposer un drapeau au centre d’une cible, située dans une arène de 2 mètres de côté dans laquelle se trouveront trois autres robots concurrents. Le robot gagnant sera celui qui aura déposé le drapeau au plus près du centre de la cible (matérialisé par un cercle noir, sur une cible blanche). Plusieurs manches auront lieu pour déterminer le vainqueur de la compétition.

(2)Présentation de l'équipe

• Lazare Courage (lazare.courage@gmail.com) - Chef de Projet

• Alexis Benloulou

• Daniel Koskas

• Andreas Tokgozoglu

• Catherine Pasek

• Maya Lemaitre


(3)Présentation rapide du robot

Éléments du robot:

• Quatre roues
• Deux servomoteurs (16kg/cm^2)
• Châssis en bois de forme proche d'un rectangle
• Carte Arduino Uno
• Porte pile pour piles AA
• Piles AA


Caractéristiques du robot:

• Couple moteur : 14 kg.cm
• Masse :
• Vitesse moyenne :

(4) Journal de bord

12/11 : Réflexion, commande de pièces nécessaires (portes-piles, piles), réflexion sur le choix du moteur, choix des roues qui seront motorisées.

14/11 : Modélisation des roues (qui ne seront pas motorisées) sur OpenScad et de la tige permettant la mise en place de ces roues (on a choisit de modéliser une tige en forme de croix pour faciliter la prise dans la roue, et limiter de quelconques glissements).

ROUE :

TIGE :

19/11 : Impression des roues et de la tige.

19/11 : Commande nouvelles pièces du robot :
- Plaquette à trou, ref : Breadboard carte d'expérimentation 400 points.
- Electroaimant, type solenoid 6Volts, ref : TF2520F-24V400.
- Bouton poussoir.

20/11 : Découpe de la planche, formant la base robot (en prenant en compte la place nécessaire à la plaquette Arduino, au porte pile et la plaquette à trou), collage des moteurs.

22/11 : Impression nouvelles pièces : support de l'axe portant les roues, et du crochet permettant la réalisation du coup spécial de notre robot. Récupération de l'Arduino, et début du montage du robot : collage des moteurs, mise en place du porte piles.

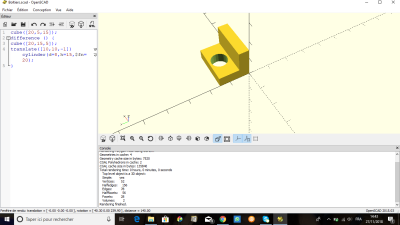

SUPPORT AXE :

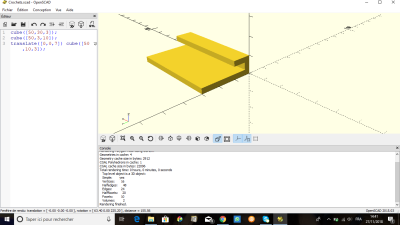

CROCHET :

DÉBUT ROBOT :

23/11 : Montage complet du robot, positionnement des roues non motorisées et motorisées et rattachement de celles-ci aux moteurs.

24-25/11 : Ecriture du code Arduino permettant le control des roues.

26/11 : Premier test du robot, moteurs connectés et à l'Arduino. Réalisation du calibrage et autre réglage du robot.

27/11 : Présentation de la version V1 du robot et sa validation. Finalisation du calibrage du code Arduino et des roues. Achat d'un grip (type grip de manche de raquette de tennis), réflexion sur la mise en oeuvre des coup spéciaux de notre robot.

(5) Le Robot

A- STRUCTURE DU ROBOT :
B- MOTORISATION :
C- CODE ARDUINO :
D- STRATÉGIE :
(robot puissant, qui adhère bien au sol..) (explication coup spécial)
E- ACHATS RÉALISES :
