Porteur du projet: Olivier Hullot (contact)

<note> Qu'est-ce que l'aquaponie ?

L'aquaponie est la rencontre entre l'aquariophilie, ou l'aquaculture, et l'hydroponie, ou culture hors sol. Les déchets azotés produits par les poissons servent de nutriments aux plantes et les plantes assainissent l'eau des poissons en retour

</note>

L'objectif de ce projet est de refondre le système d'aquaponie présent au Greenlab. Pour cela nous allons repartir de zéro et définir un cahier des objectifs concrets:

• Le premier objectif est le bien être des poissons. La population de poissons choisis doit être adaptée au système et le système doit répondre à tous les besoins des poissons.
• Le second objectif est la sécurité du système.
• Le troisième correspond à l'aspect esthétique du système. Nous voulons réaliser un système qui puisse s'intégrer dans un salon par exemple.
• Le quatrième est le coût du système. L'aquariophilie est une passion onéreuse. Nous allons au maximum faire de la récupération et essayer de trouver des astuces pour abaisser les coûts du projet.

Date de début: Janvier 2017

Date de fin: décembre 2018

• Un aquarium Lido 120 juwel tout équipé (éclairage, pompe et filtre intérieur, chauffage) (récupération, prix neuf: 264€)
• 5 kg de substrat naturel manado JBL (récupération, prix neuf: 14,30€)
• 4,8kg de DeponitMix professional 9 en 1 ( récupération, prix neuf: 24€)
• 15 kg de quartz naturel Aquadisio (prix neuf: 16,90€)
• Decoration d'aquarium stone barrier (occasion: 3€, prix neuf: 26€)
• Diverses pierres (récupération, peuvent être prises dans des rivières, mais il faut vérifier qu'il n'y ait pas de fer, ou les acheter en animalerie)
• 3 brins de Limnophila sessiflora (récupération, prix d'achat: 3,99€ pièce)
• 2 rejets de Vallisneria Spiralis (récupération, prix d'achat: 3,99€ pièce)
• 2 touffes de Vesicularia ferriei (récupération, prix d'achat: 4,99€ pièce)
• 2 touffes de Hemianthus callitrichoides (récupération, prix d'achat: 4,99€ pièce)
• 2 touffes de Pogostermon helferi (récupération, prix d'achat: 5,50€ pièce)

<note tip>Beaucoup de plantes peuvent être bouturées, ainsi en achetant un unique pied on peut en obtenir plusieurs. Il est toute fois conseillé de partir d'au moins deux pieds différents pour avoir une plus grande diversité dans le bac. </note>

<note important>Notre eau de conduite a un pH de 7,1 et un GH de 12. Les poissons que nous avons installé dans ce bac sont adaptés à ces paramètres.</note>

• 10 Caridina multidentata, crevettes d'Amano (échange, prix d'achat: 3,5€ pièce)
• 5 Ambastaia sidthimunki (prix occasion: 3€, prix d'achat: 15€ pièce)
• 12 Puntius titteya, barbus cerise (prix occasion: 1,5€, prix d'achat:3€)
• 4 Trichogaster chuna, gourami miel (prix d'achat : 3,60€)

<note important>A cela il faut ajouter les frais d'entretien de l'aquarium: nourriture, mousse et charbon actif pour le filtre, tests pour les paramètres de l'eau…</note>

• Placer l'aquarium sur une surface plane et capable de supporter le poids du système.
• Disposer les décorations d'aquarium.
• Placer le DeponitMix professional 9 en 1 au fond de l'aquarium.
• Placer par dessus le substrat naturel manado JBL.
• Placer enfin le quartz naturel Aquadisio.
• Remplir l'aquarium.

<note important>Vérifiez que vos mains soient bien sèches</note>

• Mettre en place le filtre, le chauffage, les luminaires et les brancher.
• Une fois les plantes achetées, les rincer délicatement avec l'eau du robinet.
• Couper les feuilles abimées.
• Installer les plantes dans le bac.
• Surveiller régulièrement les paramètres de l'eau à l'aide de tests goutte à goutte. Un pic de nitrite doit être observé. Une fois le pic passé, on pourra introduire les premiers poissons.
• Commencer par introduire les crevettes d'Amano et leur laisser quelques jours d'acclimatation.
• Introduire les Ambastaia sidthimunki.
• Introduire enfin les barbus cerise.

• Bâche pour bassin (récupération, prix d'achat: 4,50€)
• vis (prix d'achat: 3,20€)
• clous (prix d'achat: 2,32€)
• planche okoumé extérieur 62x42x0,5 cm (prix d'achat: 6,21€)
• 2 planches okoumé extérieur 60x20x1 cm (prix d'achat pièce: 4,31€)
• 2 planches okoumé extérieur 42x20x1 cm (prix d'achat pièce: 3,59€)
• 1 planche okoumé extérieur 40x20x1cm (prix d'achat pièce: 3,59€)
• 1 planches okoumé extérieur 19x20x1 cm (prix d'achat pièce: 3,59€)
• 3 tasseaux de sapin de 240×1,7×1,7 cm (prix d'achat pièce: 3,75€)
• Tuyau 12/16 (récupération, prix d'achat: 9,30€)
• Tuyau 16/22 (récupération, prix d'achat: 19,80€)
• 1 pompe à eau 200L par heure (récupération, prix d'achat:19,45€)
• 2 passe-paroi 16 mm (récupération, prix d'achat: 2,70€)
• passe-paroi 22 mm (récupération, prix d'achat: 3,24€)
• Vernis (récupération, prix d'achat: 14,50€)

• Découper 9 tasseaux de 20 cm
• Découper 2 tasseaux de 42 cm
• Découper 2 tasseaux de 58,6 cm
• Découper 2 tasseaux de 38,6 cm
• Découper 1 tasseaux de 15 cm
• Découper 1 tasseau de 20,2 cm
• Créer une encoche de 10 cm de long et d'une profondeur de 5 millimètres au milieu de deux tasseaux de 42 cm. Cela permettra d'éviter que tout le poids du bac ne repose sur le luminaire.
• Disposer 2 tasseaux de 42 cm, 2 tasseaux de 56,6 cm, 2 tasseaux de 36,6 cm, 1 tasseau de 20 cm, 1 tasseau de 16cm et 1 tasseau de 18,2 cm comme sur l'image:

• Dans la planche d'oukoumé de 62x42x0,5 cm percer une ouverture de 17 cm de long et de 13 cm de large. Percer également deux trous de 1,6 cm et un trou de 2,2cm comme sur le schéma:

• Trouer la planche de 40x20x1cm pour insérer les passes parois, un de 2,2 cm et un de 1,6 cm.
• Placer deux planches de 42x20x1 cm, deux planches de 60x20x1cm, la planche de 40x20x1cm et 8 tasseaux de 20cm comme sur le schéma:

• Traiter le bois pour le rendre résistant à l'eau
• Clouer la bâche dans le grand compartiment
• Trouer la bâche et placer le dernier passe paroi
• Placer un siphon en U ou un siphon cloche pour créer un phénomène de marée
• Remplir le bac de billes d'argile
• Placer les tuyaux
• Relier le tuyau de 1,6cm à la pompe
• Vérifier l'étanchéité
• Installer les plantes

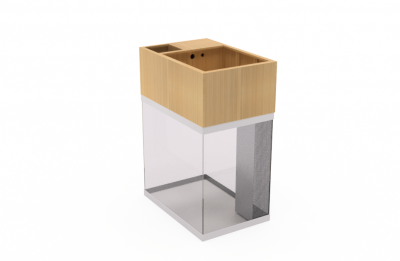

Nous avons vu que la première version du bac fonctionne bien, nous n'avons pas eu de problèmes de fuites, de déformation du bois… Nous allons donc rester sur le même design pour cette nouvelle version. Toutefois, afin d'avoir un meilleur rendu, nous allons usiner les pièces à l'aide de la shopbot du FabLab.

• 3 planches de contreplaqué de 1200x600x100 mm
• 1 m² de liner pour bassin
• Plexiglass
• Tuyaux
• passes paroi
• colle à bois
• scalpel

Télécharger les fichiers plan.zip

L'usinage est réalisé avec la shopbot présente au FabLab. Il faut alors usiner 1 planche n°1, 1 planche n°2, 2 planches n°3, 1 planche n°4, 1 planche n°5, 1 planche n°6, 1 planche n°7, 4 tiges n°1, 6 tige n°2, 2 tige n°3. Une fois les pièces usinées, il faut les poncer légèrement pour s'assurer qu'elles s’emboîtent bien.

Il ne reste plus qu'à assembler le bac en collant chaque partie.

Assemblage

• Lancement
• photos

Ce système neuf coûte 667,85€. Nous avons réussi à réduire les coûts à 96,18€

En cours

Utilisation de tests colorimétriques ou sondes

• *10/01/17 Nous avons décidé de revoir le système d'aquaponie présent au Greenlab suite à un problème avec le filtre de l'ancien système. 16/01/17 Nous avons pu récupérer un aquarium de 120 L pour le système d'aquaponie 23/01/17 Nous avons mis en eau l'aquarium et installé les plantes 06/02/17 Début de réalisation du cadre pour le bac Nous avons introduit tout d'abord des crevettes Neocaridina heteropoda var red 16/02/17 Nous avons introduit 5 Ambastaia sidthimunki 06/03/17 Nous avons introduit 12 barbus cerise dans le bac 14/03/17 Les barbus semblent stresser les crevettes, nous allons donc sortir les crevettes du bac pour les mettre dans un autre aquarium et les remplacer par une espèce plus grande 15/03/17 Le bac à plante est fini d'être construit, il y a toute fois un problème d'étanchéité au niveau de la sortie du siphon. 17/03/17 En repositionnant le joints d'étanchéité la sortie d'eau ne présente plus de fuite. Le bac à plante est donc fini, nous avons mis en place le siphon cloche et les billes d'argile 27/03/17 Nous avons ré-introduit des crevettes d'Amano dans le bac pour remplacer les crevettes red cherry. 18/10/17 Nous avons installé un dispositif d'éclairage composé d'une ampoule horticole LED GVL SpectraBULB X30 de FloraLED. Cet éclairage permet d'avoir un éclairage plus esthétique que les LEDs rouges et bleues et de compenser le manque de luminosité de la salle. 18/10/17 Cela fait dix mois environ que le système tourne. Le système semble bien cyclé. Au cours de l'année, nous avons introduit plusieurs plantes, principalement des plantes aromatiques qui se sont bien développé dans l'ensemble. Nous allons maintenant essayer de tester l'effet de différents substrats sur la croissance des plantes, ainsi que la création d'un nouveau bac plus esthétique pour le dispositif d'intérieur. 02/02/18 Afin de rendre l'aquarium plus vivant, nous avons décidé de rajouter deux couples de gourami miel 16/02/18 Pour avoir un rendu plus joli sur le bac à plante, nous avons décidé de refaire cette partie en utilisant la ShopBot présent au FabLab. Une fois la mise en place de ce nouveau bac, nous commencerons à suivre les paramètres physico-chimiques les plus importants dans l'aquarium (pH,GH, teneur en nitrates…) et à suivre le développement des plantes dans le bac. 19/02/18 Nous avons fini de refaire les plans pour usiner le nouveau bac, il nous faudra 3 planches de contreplaqué. 22/02/18 Nous allons commencer à usiner les planches pour la version 2 de l'aquaponie 27/02/18 Nous avons fini de poncer les pièces usinées et nous avons tester l’emboîtage. 01/03/18 Nous avons décidé de graver à l'aide de la découpeuse laser un logo sur la face avant de l'aquaponie. Nous avons designer un logo 05/03/18 Nous avons graver le logo. On pourra maintenant coller et vernir le bois. Il faudra maintenant trouver la bâche et réaliser un siphon. 08/03/18 On a commencé à assembler le système d'aquaponie. Il faudra acheter la bâche pour finir l'assemblage du bac. 13/03/18 Nous avons fini le collage du nouveau bac. 15/03/18 Nous avons commencé à vernir le bac. Nous avons également récolté quelques graines de basilic sur le pied installé dans notre dispositif. Nous allons essayer de les faire germer pour pouvoir installer de nouveaux pieds. 22/03/18**

installation des tuyaux, collage à l'époxy
