• *Date de début de projet : 02/2017

  Porteurs de projet :
  Emmanuel JANVIER
  (contact : emmanuel.janvier@etu.upmc.fr )
  Damien CHAN
  (contact : chandamien1@gmail.com)
  Huy NGUYEN
  (contact : huyhoangtc88@yahoo.fr)
  Jim HENG
  (contact : jimheng.pro@gmail.com)
  Yahia ABAACH
  (contact : abaachyahia@gmail.com)
  Christy ALHACHEM
  (contact : christy.alhachem@etu.upmc.fr)

  ====== Introduction ======
  Dans le cadre des ARE de cette année, nous devons réaliser un projet scientifique en équipe dans lequel nous devons construire un instrument de mesure physique. Le spectrophotomètre est un outil qui utilise la lumière pour analyser la concentration d'un liquide grâce a l'étude de l'absorbance de cette lumière a travers le liquide.

  Date de fin estimée : fin 03/2017


  ====== Principe du spectrophotomètre ======


  La spectrophotométrie est l'analyse de l'absorbance ou la densité optique d'une substance chimique, généralement sous forme liquide. Lorsqu'une lumière polychromatique comme la lumière blanche traverse une échantillon, une partie de cette lumière est absorbée par l'échantillon. Ce phénomène suit une loi de proportionnalité. Cette loi définie que l'intensité transmise I est inférieure à l'intensité d'origine I0.
  On retrouve la relation :

  A= Log(I0/I)
  A : absorbance de l'échantillon
  I0 : intensité du rayon lumineux
  I : intensité du rayon émergent

  La relation Beer-Lambert décrit qu'à une longueur d'onde λ donnée, l’absorbance d’une solution est proportionnelle à sa concentration, et à la longueur du trajet optique.

  Aλ = Σ l c

  Aλ est l’absorbance ou la densité optique (sans unité) de la solution pour une longueur d'onde λ ;
  c (en mol.m−3) est la concentration de la substance absorbante ;
  l (en cm) est la longueur du trajet optique ;
  Σ (en m3.mol−1.cm−1) est le coefficient d’extinction molaire de la substance absorbante en solution. Il rend compte de la capacité de cette substance à absorber la lumière, à la longueur d'onde λ.
  Ainsi, grâce à cette relation, nous pouvons déterminer la concentration d'un liquide à partir de son absorbance mesurée.
  ===== Avancement du projet =====

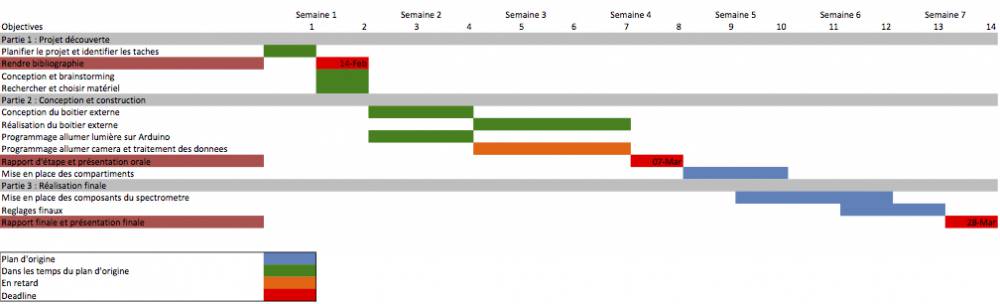

  Diagramme de Gantt

  ===== Organisation =====
  Apres discussions au sein du groupe, nous avons décider sur les taches et les sous taches à réaliser au cours du projet. On a notamment trois tâches à réaliser :
  - La documentation du projet (photos,vidéos,notes)
  - La programmation d'Arduino (allumer la LED, lire les données du détecteur)
  - La conception du boitier (boitier du spectrophotomètre, du détecteur et de l'Arduino)

  Ainsi, nous avons une personne qui s'en charge de la documentation et le suivi de la construction du projet, ensuite nous devons faire deux sous groupes, une qui s'en occupe de la partie Arduino et programmation puis l'autre groupe qui fait la partie conception du boitier.
  ===== Machines nécessaires =====
  Imprimante 3D


  Découpe laser


  ===== Matériel nécessaires =====
  Matériel:

  <fc #ff0000>Raspberry Pi 3</fc>





  <fc #ff0000>Module Caméra Raspberry Pi3</fc>





  <fc #ff0000>Carte Micro SD</fc>


  <fc #ff0000>Ecran Raspberry Display 3.5</fc>



<fc #ff0000>Ecran Opérationnel</fc>


<fc #ff0000>Interrupteur</fc>


<fc #ff0000>LED</fc>


<fc #ff0000>Prisme</fc>

<fc #ff0000>Cuves</fc>

Camera arduino

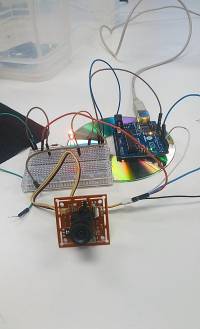

Arduino et Camera

Arduino


Logiciels :

OpenSCAD

Arduino

InkScape








===== Plan de Construction =====
Séance 1:
Séance brainstorming et conceptualisation puis on se divisera les taches selon le groupe arduino et le groupe conception.
Groupe Arduino :
Se décider sur les matériel d'éclairage et du photorécepteur.
Groupe Conception :
Choisir les dimensions du boitier qui va contenir le spectromètre et le matériel utilisé pour le boitier.
Séance 2 :
Groupe Arduino :
Commencer le programage de l'éclairage et camera.
Groupe Conception :
Commencer la conception du boitier sur openSCAD et Inkscape.
Séance 3 :
Groupe Arduino :
Finir le programme de la semaine 2 et commencer programme pour la traiement des donnés reçu par le photorecepteur.
Groupe Conception :
Commencer la réalisation du boitier.
<fc #ff0000>7/03 : Rapport d'étape et présentation orale.</fc>
Séance 4 :
Groupe Arduino :
Commencer a insérer l'éclairage et la camera dans le boitier.
Groupe Conception :
Conception et réalisation du boitier du photorécepteur.
Séance 5 :
Installation finale et réglage finales du spectromètre.

<fc #ff0000>28/03 : Rapport finale et présentation finale</fc>

====== Journal de bord ======
<fc #4682b4>Les liens ci dessous vous emmènent vers le journal de chaque semaine.

Semaine 1 :
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:spectrophotometre:semaine1
Semaine 2 :
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:spectrophotometre:semaine2
Semaine 3 :
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:spectrophotometre:semaine3
Semaine 4 :
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:spectrophotometre:semaine4
Semaine 5 :
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:spectrophotometre:semaine5
Semaine 6:
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:are2017:semaine6
Semaine 7:
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:are2017:semaine7
Semaine 8:
Début des vacances. Semaine 9:
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:are2017:Semaine9 </fc>
====== Tuto ======
http://fablab.sorbonne-universites.fr/wiki/doku.php?id=wiki:projets:are2017:Tuto

====== Budget ======
On compte acheter un écran refroidisseur TFT LCD tactile kit display + Case + Bouclier pour enlever le câble HDMI : 16,99
<fc #ff0000>Le 24/04/2017</fc>**

<fc #4682b4>Références————————————Désignation——————————————Prix (euros)
RASPB45—————————————–CAMERA COULEUR 8MP (V 2)————————————————- 30
RASPB42—————————————-PLATINE RASPBERRY 3—————————————————- 39,95
RASPB44————————————ALIMENTATION 5V/ 2,5A RASPBERRY PI———————————————-14,08
ADA1648———————————–LIMANDE SOUPLE CAMERA RASPBERRY PI————————————————1,8
RASPB21B———————————-CARTE OS NOOBS'' 16GB CLASS 10—————————————————11,9


E438————————————-INTER A GLISSIERE MINIATURE INV 2POS ci 15mm————————————–0,80
V302——————————————BOITIERR POUR RASPBERRY Pi—————————————————–9,5
3.5 POUCE 320×480————————–ECRAN RPI DISPLAY 3.5'——————————–11,69 + frais de livraison\\</fc>
