Cette page rendra compte des tests effectués et proposera une brève description de ces tests ainsi qu'un petit compte rendu :

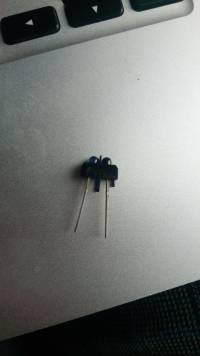

- Premier test de la fourche optique mis en relation avec le programme arduino :

Nous avons fais des tests pour voir si le circuit arduino, le programme associé et la fourche optique fonctionnait correctement. (nous essaierons de les refaire afin de fournir le tableau des valeurs obtenues) Il nous est rapidement apparu qu'il y avait un problème manifeste.Nous pensons que son origine est la fourche optique. En effet, lors de nos tests, nous avons remarqués que les valeurs rendues par le programme (des fréquences) ne dépendaient pas du fait de faire tourner le disque dans la fourche, mais seulement de la position de la fourche. Par exemple, lorsque nous la posions sur la table, on avait la valeur 0, 50 lorsque la fourche n'était pas sur la table et un peu au dessus, puis d'autres valeurs (jusqu'à ~147, mais essentiellement entre 0 et 50).

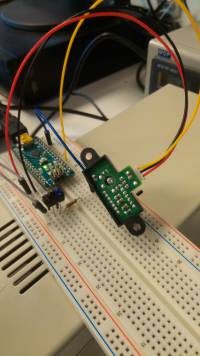

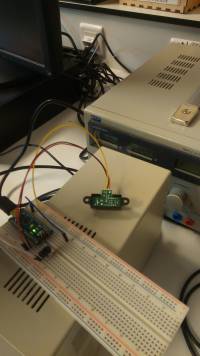

- Résultat de tests avec le capteur sharp : résultats de tests différents :

• on observe le même phénomène mais les valeurs sont différentes*

• * première série : 0 Freq (Hz): 0tour/minute0.00 1 Freq (Hz): 0tour/minute0.00 2 Freq (Hz): 0tour/minute0.00 3 Freq (Hz): 0tour/minute0.00 4 Freq (Hz): 0tour/minute0.00 5 Freq (Hz): 0tour/minute0.00 6 Freq (Hz): 0tour/minute0.00 7 Freq (Hz): 0tour/minute0.00 8 Freq (Hz): 0tour/minute0.00 9 Freq (Hz): 0tour/minute0.00 10 Freq (Hz): 0tour/minute0.00 11 Freq (Hz): 0tour/minute0.00 12 Freq (Hz): 0tour/minute0.00 13 Freq (Hz): 0tour/minute0.00 14 Freq (Hz): 0tour/minute0.00 15 Freq (Hz): 0tour/minute0.00 16 Freq (Hz): 0tour/minute0.00 17 Freq (Hz): 0tour/minute0.00 18 Freq (Hz): 0tour/minute0.00 ——————————- 203 Freq (Hz): 5tour/minute60.00 204 Freq (Hz): 5tour/minute60.00 205 Freq (Hz): 5tour/minute60.00 206 Freq (Hz): 5tour/minute60.00 207 Freq (Hz): 5tour/minute60.00 208 Freq (Hz): 5tour/minute60.00 209 Freq (Hz): 5tour/minute60.00 210 Freq (Hz): 5tour/minute60.00 211 Freq (Hz): 5tour/minute60.00 seconde série : Frequencemetre 0 Freq (Hz): 0tour/minute0.00 1 Freq (Hz): 1tour/minute0.00 *une fréquence est mesurée, mais on ne sait pas à quoi elle est due. Il en va de même pour les autres mesures* 2 Freq (Hz): 0tour/minute0.00 3 Freq (Hz): 0tour/minute0.00 4 Freq (Hz): 1tour/minute0.00 5 Freq (Hz): 2tour/minute0.00 6 Freq (Hz): 1tour/minute0.00 7 Freq (Hz): 0tour/minute0.00 8 Freq (Hz): 0tour/minute0.00 9 Freq (Hz): 0tour/minute0.00 10 Freq (Hz): 3tour/minute0.00 11 Freq (Hz): 0tour/minute0.00 12 Freq (Hz): 0tour/minute0.00 13 Freq (Hz): 1tour/minute0.00 14 Freq (Hz): 2tour/minute0.00 Frequencemetre *cette mention témoigne de la réinitialisation du programme sur l'arduino* 0 Freq (Hz): 0tour/minute0.00 1 Freq (Hz): 0tour/minute0.00 2 Freq (Hz): 0tour/minute0.00 3 Freq (Hz): 0tour/minute0.00 4 Freq (Hz): 0tour/minute0.00 5 Freq (Hz): 0tour/minute0.00 6 Freq (Hz): 1tour/minute0.00 7 Freq (Hz): 0tour/minute0.00 8 Freq (Hz): 1tour/minute0.00 9 Freq (Hz): 2tour/minute0.00 10 Freq (Hz): 0tour/minute0.00 11 Freq (Hz): 0tour/minute0.00 12 Freq (Hz): 0tour/minute0.00 13 Freq (Hz): 0tour/minute0.00 14 Freq (Hz): 0tour/minute0.00 15 Freq (Hz): 0tour/minute0.00 16 Freq (Hz): 0tour/minute0.00 17 Freq (Hz): 0tour/minute0.00 18 Freq (Hz): 0tour/minute0.00 Frequencemetre 0 Freq (Hz): 0tour/minute0.00 1 Freq (Hz): 0tour/minute0.00 2 Freq (Hz): 0tour/minute0.00 3 Freq (Hz): 0tour/minute0.00 4 Freq (Hz): 0tour/minute0.00 5 Freq (Hz): 0tour/minute0.00 6 Freq (Hz): 0tour/minute0.00 7 Freq (Hz): 0tour/minute0.00 8 Freq (Hz): 0tour/minute0.00 9 Freq (Hz): 0tour/minute0.00 10 Freq (Hz): 0tour/minute0.00 11 Freq (Hz): 1tour/minute0.00 12 Freq (Hz): 0tour/minute0.00 13 Freq (Hz): 0tour/minute0.00 14 Freq (Hz): 0tour/minute0.00 15 Freq (Hz): 0tour/minute0.00 *ces données sont issues du moniteur série de l'arduino, ils rendent compte d'un problème avec le capteur* photographies des différents montages (détails sur les images) L'émetteur/récepteur infra-rouge utilisée (la diode bleue est l'émetteur et la noire un phototransistor)**
