Porteur(s) du projet:
NEYRET Guillaume (contact : neyretguillaume@gmail.com)

• *KINDLER Roman** (contact : romankindler1@gmail.com)


• Date de début : Octobre 2017.
• Les objectifs de ce projet : Le but est de faire expérimenter à des enfants (6-15 ans) le phénomène de synthèse soustractive. Pour cela, nous avons décidé de créer un jeu éducatif.

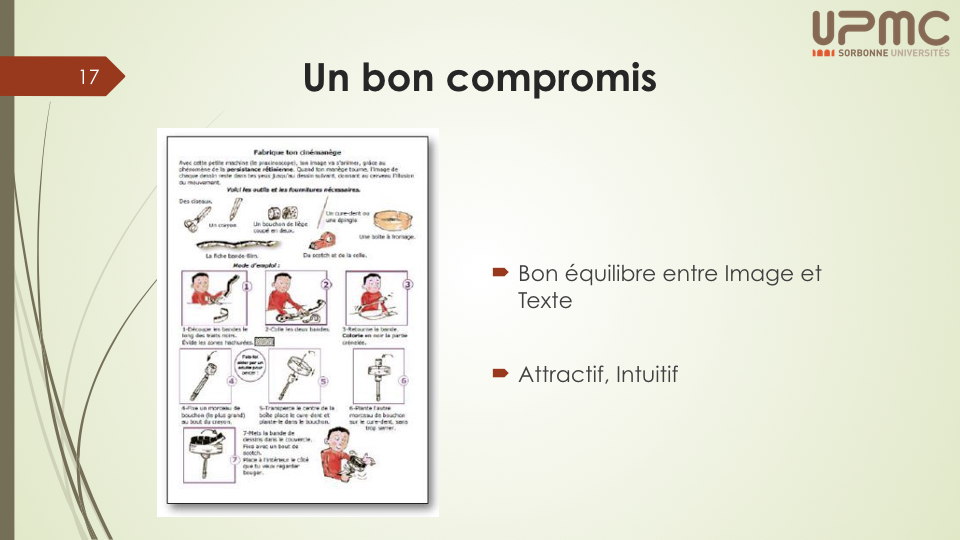

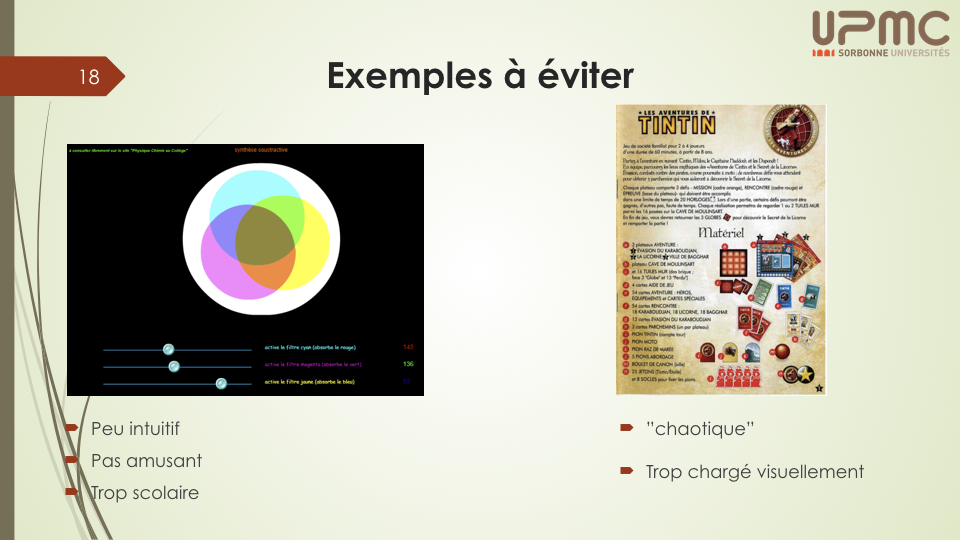

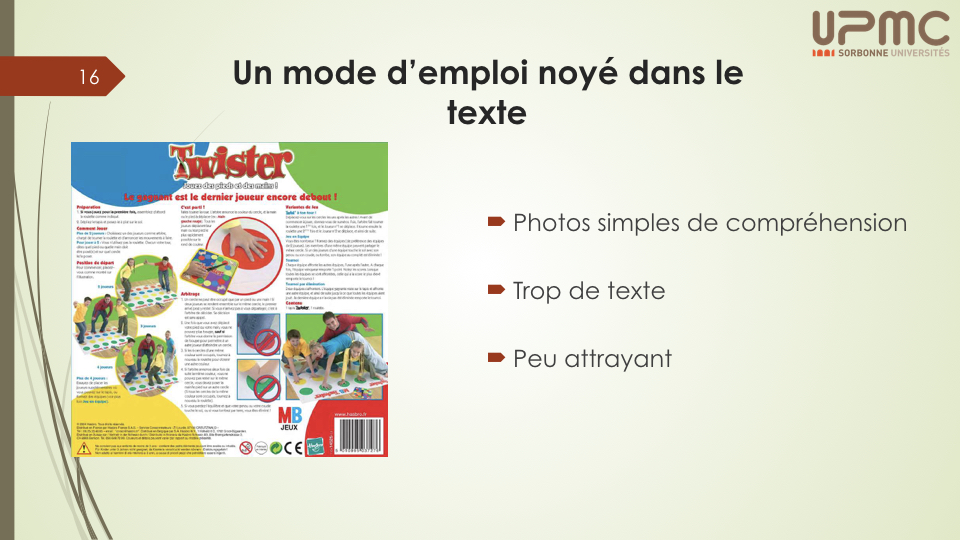

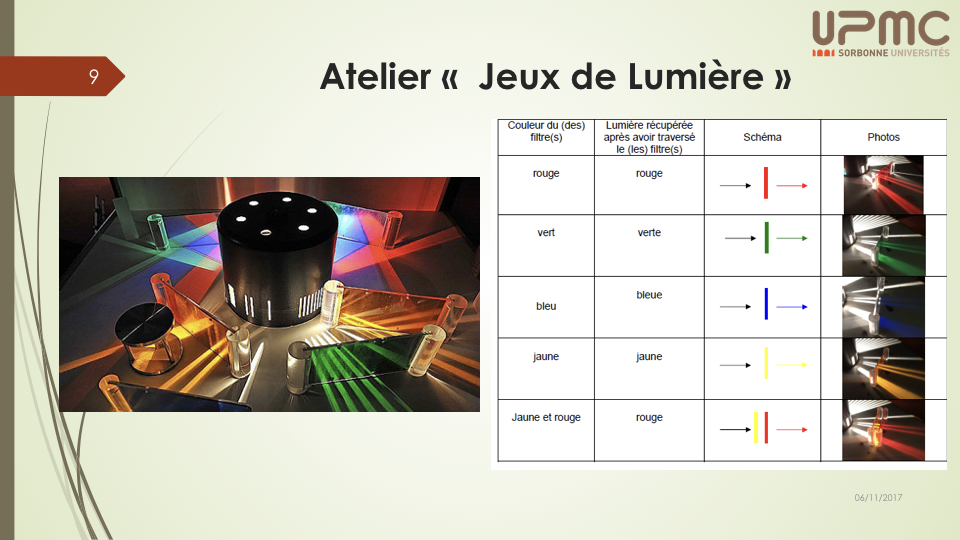

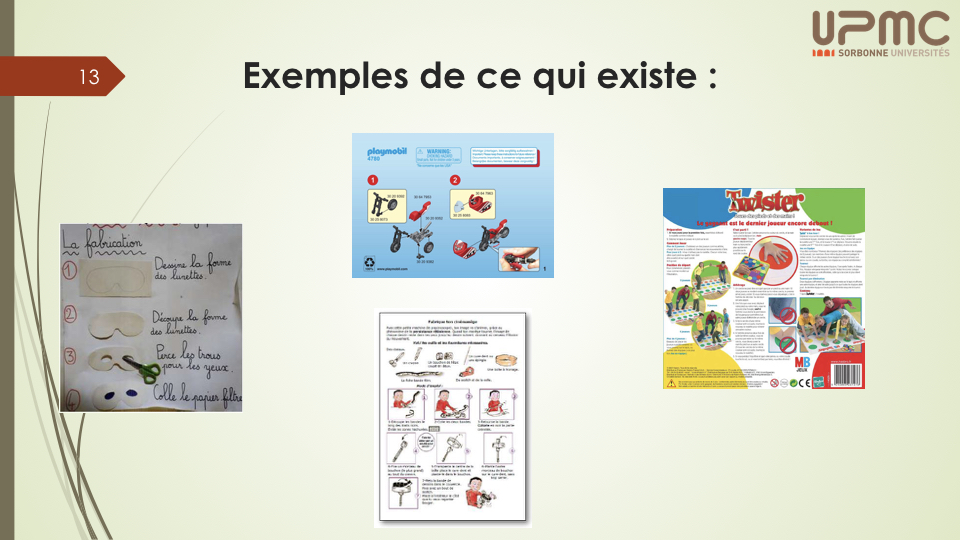

• Sources d'inspiration : Éléments de la veille.
• Date de fin estimée : Janvier 2018.

Fichier PDF :jeu_colore_veille_2hd33.pdf

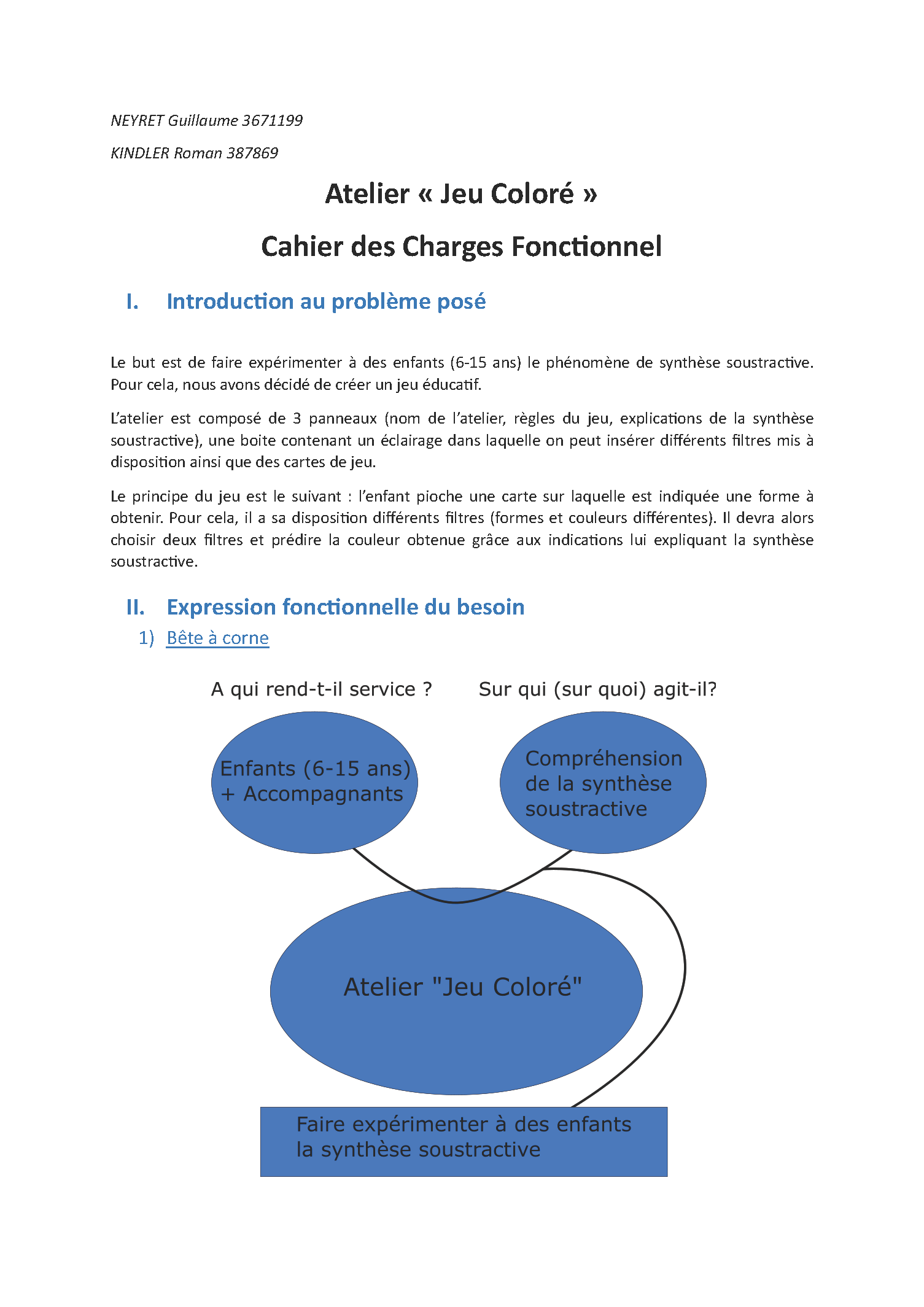

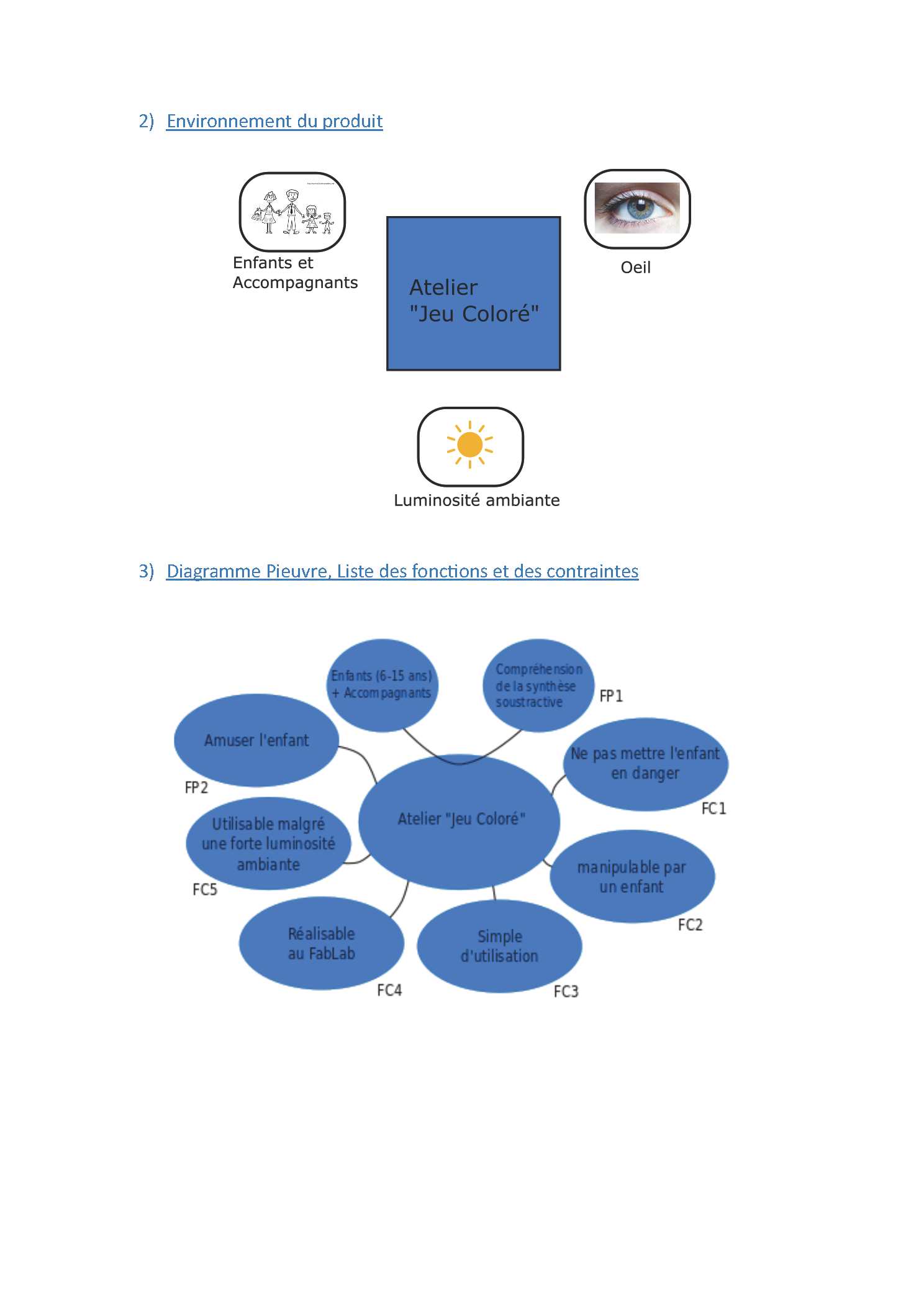

Fichier PDF :cahier_des_charges_fonctionnel.pdf

- Découpeuse Laser (Trotec Speedy 100) avec PMMA ou BOIS

PMMA 3mm

  Fournisseur : via le Fablab
  Prix : 13€ / Planche

Bois 6mm

  Fournisseur : via le Fablab

L’Atelier « Jeu coloré » est composé de filtres, cartes et d’une boite posés sur une table adaptée à la taille d’enfant (cf cahier des charges fonctionnel). Quatre cartels présentant l’atelier sont également disposés.

Voici la situation imaginée lors de la visite par un enfant dans une exposition dans laquelle se trouve l’Atelier jeu coloré.

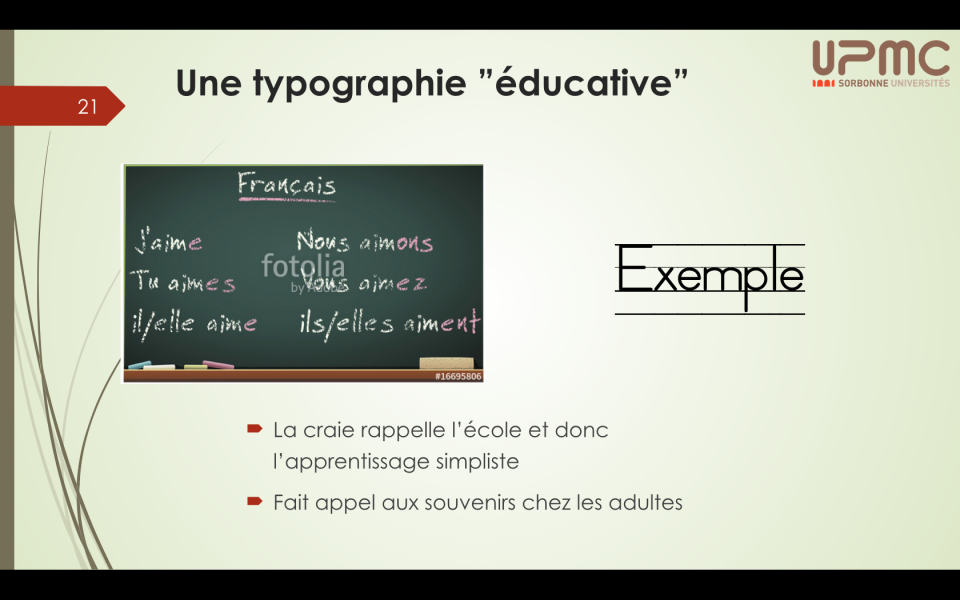

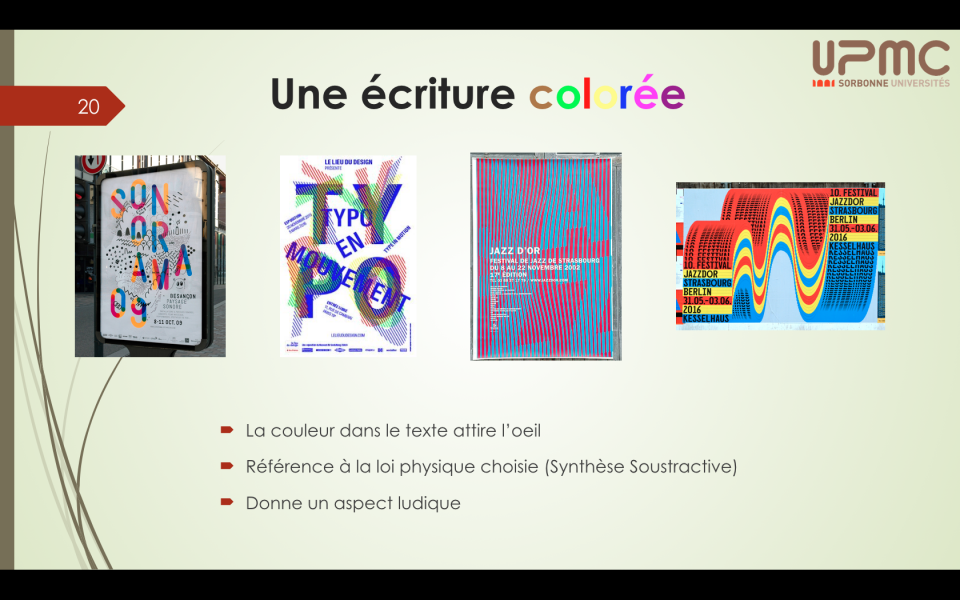

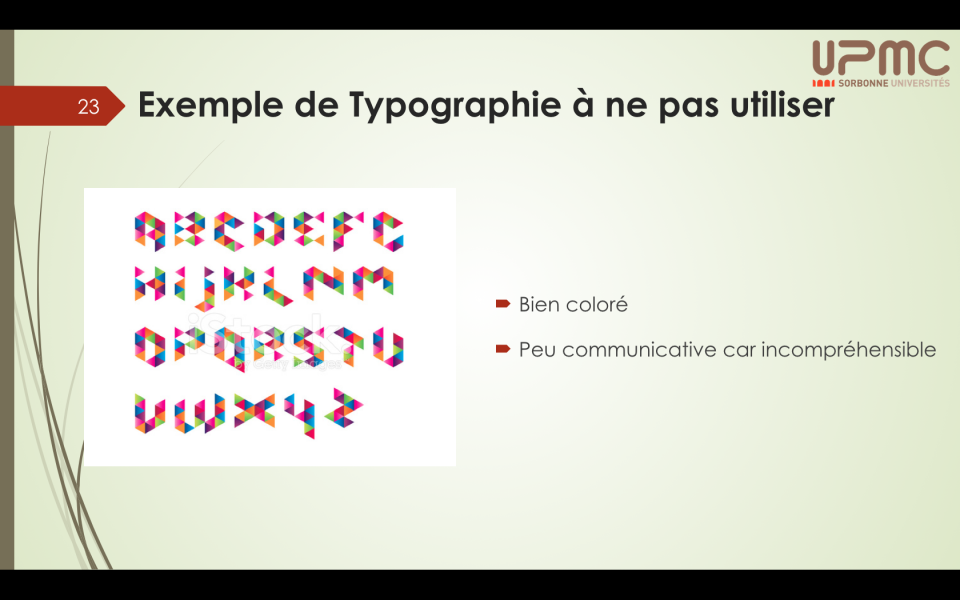

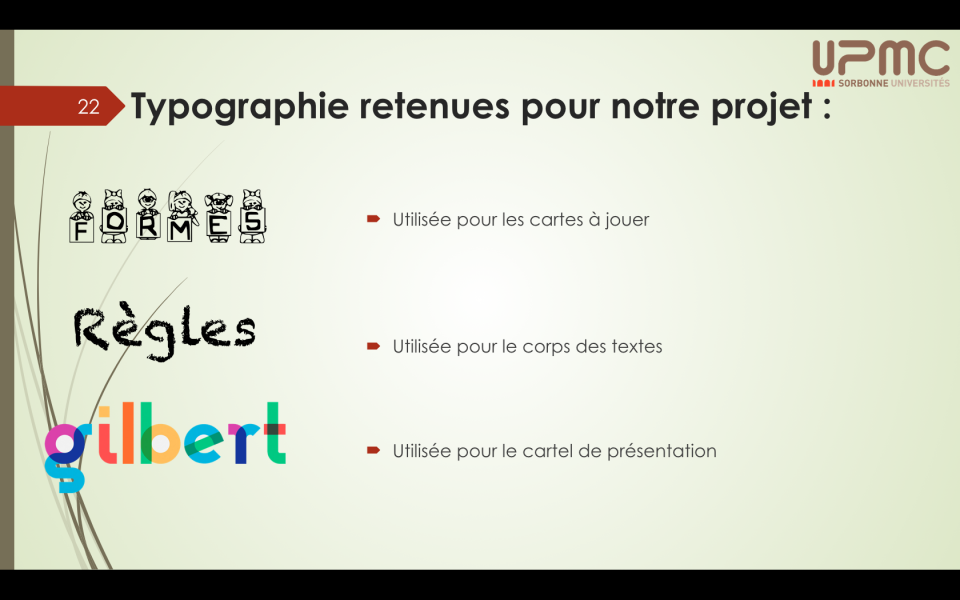

Le premier cartel est celui du titre. Une typographie colorée (Guilbert) et rappelant la superposition de couleurs est utilisée et constitue le premier élément attrayant de l’atelier. Les autres étant les filtres colorés, les cartes vernis et bien-sûr la boite lumineuse.

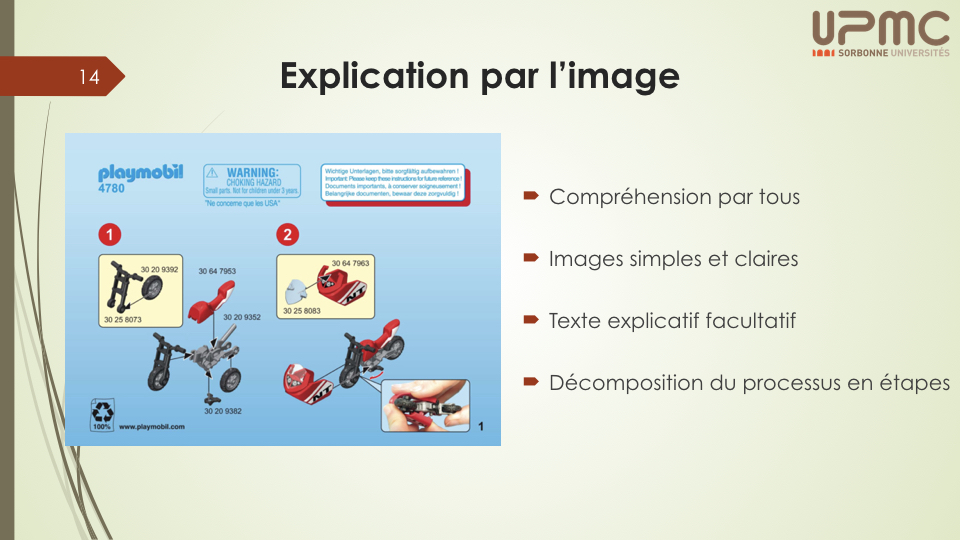

Attiré, l’enfant (le plus souvent accompagné par un adulte) s’approche du dispositif. Il peut alors découvrir le fonctionnement du jeu (grâce à un cartel imagé). Il s’oriente donc vers les cartes afin de choisir celle qu’il désire. Des cartes de difficultés variables existent afin de toucher des enfants de 6 à 15 ans mais aussi les accompagnants. Toutes les formes proposées ont un rapport avec le thème de la lumière afin de garder une continuité entre fond et forme. Apres cela, il peut manipuler les filtres mis à sa disposition pour trouver ceux adéquats. S’il ne trouve pas, une aide « cachée » sur la carte lui indique les couleurs des filtres à associer sous forme de lettres (C pour Cyan, M pour Magenta, J pour Jaune). L’enfant et son accompagnant vont alors déposer les filtres dans un support afin qu’ils soient parfaitement superposés. Avant d’observer le résultat, l’enfant doit essayer de deviner la couleur qu’il va obtenir, pour cela il est invité à prendre connaissance du cartel d’explications. Pour s’adapter à la lumière ambiante tout en ayant une consommation minimale, la puissance de la lampe est réglable. Cependant l’expérience utilisateur sera d’autant plus marquante si cela a lieu dans un environnement peu éclairé.

Après avoir vu le résultat, il peut sortir les filtres du support (dans le pire des cas l’enfant suivant ou l’encadrant pourront le faire).

Pour le féliciter, l’enfant gagne une coupe miniature et un bonbon. La coupe miniature étant une réplique que la coupe de la Champions League cela marque l’enfant ainsi que l’accompagnant.

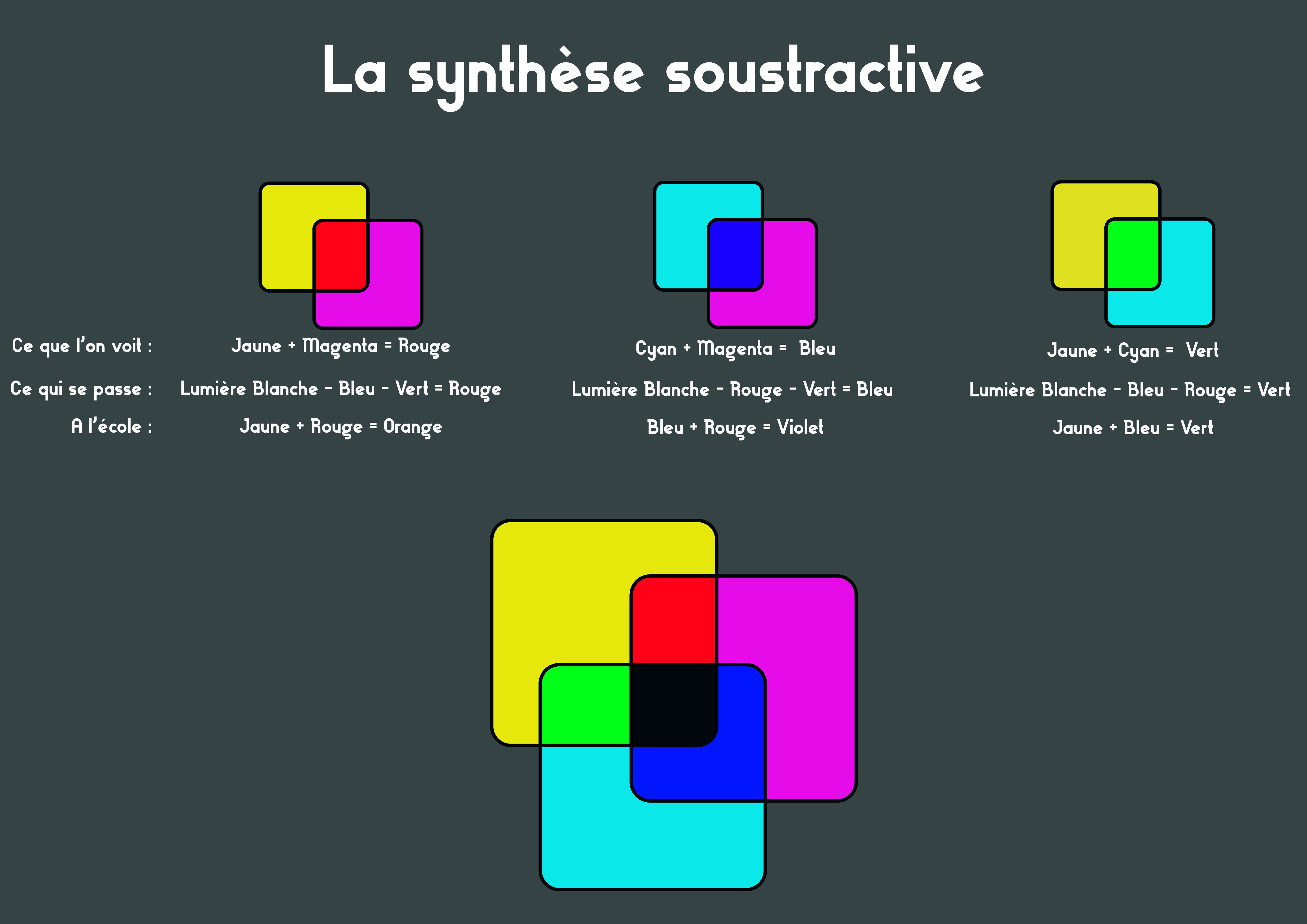

Un autre cartel explique finalement de façon plus précise le phénomène scientifique. Ce cartel touche à la fois les enfants un peu plus âgés mais aussi les accompagnants (qui peuvent aussi expliquer aux plus jeunes).

Dans le but d’assurer la sécurité de l’enfant, l’ensemble des objets manipulables n’ont aucuns bouts contendants.

<fc #000000>(Titre, Règles du Jeu, Explication du phénomène physique)</fc>

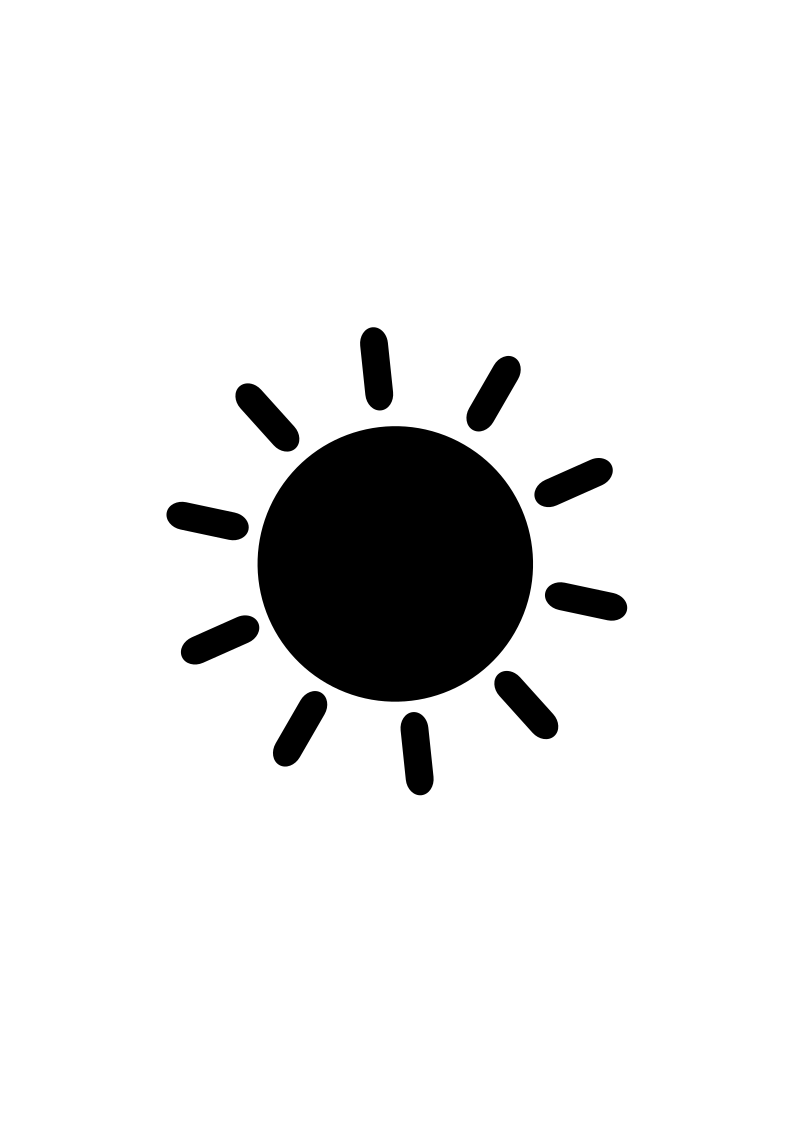

Nous avons tout d'abord dessiné l'ensemble des formes que nous voulions projeter. Toutes ces formes sont autour d'un même thème : la lumière et sources de lumières.

Voici l'ensemble des dessins produits :

Fichiers SVG : jeucolore_formes.zip

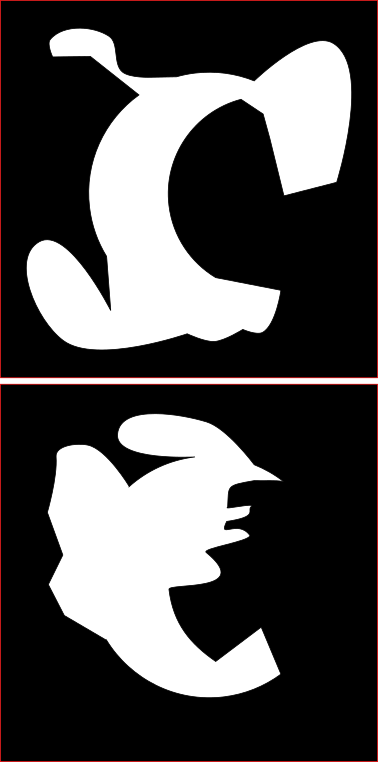

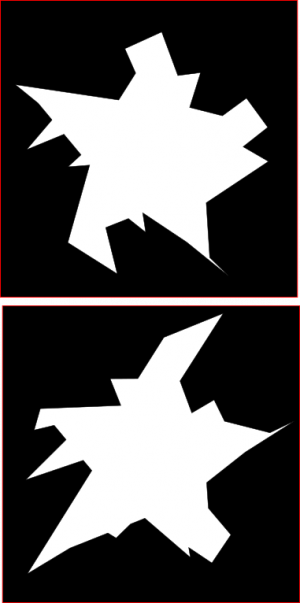

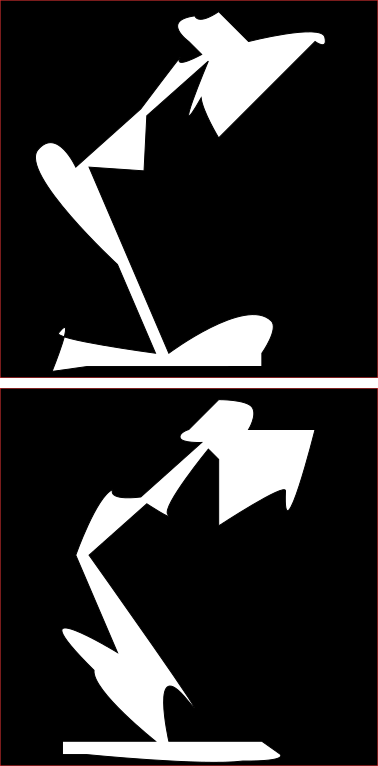

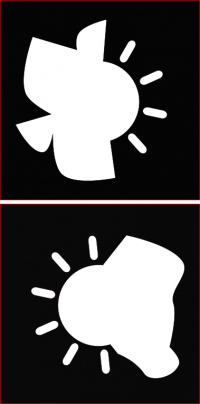

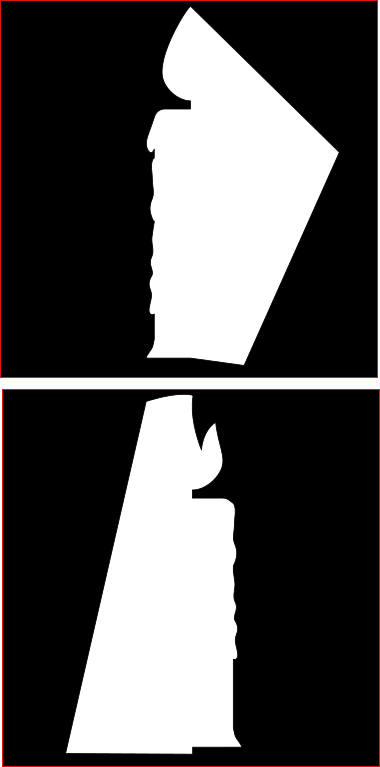

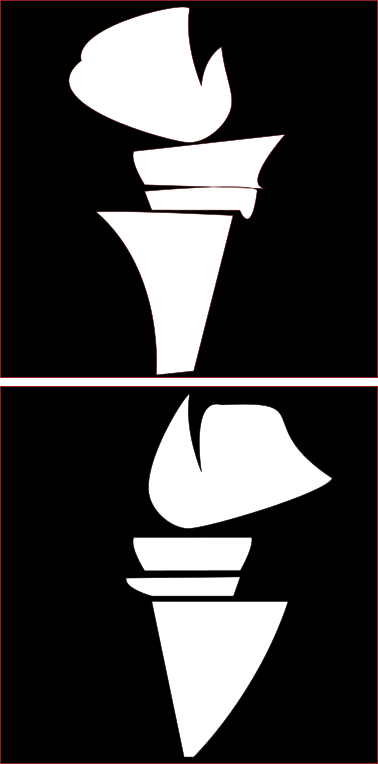

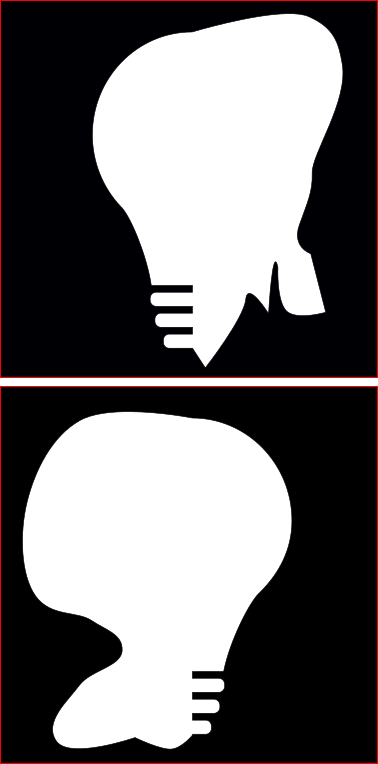

Nous avons ensuite dessiné des filtres (2 filtres permettent de créer une forme finale précise) sur fond noir afin de créer un filtre (de dimensions 10*10cm) en plexigas 3mm gravé autour de la forme. Cette gravure empêche alors la lumière de passer.




Fichiers SVG :
je_filtres_ampoules_version_de_coupeuse.svg.zip
je_filtres_bougies_de_coupeuse.svg.zip
jeu_colore_filtres_etoile_adulte_versions_decoupeuse.svg.zip
jeu_colore_filtres_lampe_torche_version_de_coupeuse.svg.zip
jeu_colore_filtres_lampe_version_de_coupeuse.svg.zip
jeu_colore_filtres_lune_version_de_coupeuse.svg.zip
jeu_colore_soleil_filtres.svg.zip
filtres_torche_version_de_coupeuse.svg.zip
filtres_zippo_version_de_coupeuse.svg.zip

Rendu des filtres :

Nous avions tout d'abord pensé à créer une boite simple avec une fente pour insérer les filtres qui serai surélevée par un support (comme vous pouvez le voir sur l'esquisse ci dessous et correspondant à la première boite test créée). Cependant cela ne permettait pas de résoudre le problème lié à la luminosité. En effet cela aurai obliger l'atelier a avoir lieu dans un endroit avec très peu de lumière.

Nous avons ensuite eu l'idée de fusionner le support et la boite : créer une boite plus complexe afin qu'elle remplisse les deux fonctions tout en répondant au besoin de faible luminosité. L'idée d'une boite semi ouverte est alors née (Illustration ci-dessous). Les dimensions ont été décidées suite aux tests sur les filtres et les distances de focales jugées optimales.



Afin de construire cette boite contenant la lampe, nous avons utilisé le site http://www.makercase.com/ pour obtenir les plans du boite avec des dimensions 430mm x 120.7mm x 120.7mm. Nous avons ensuite modifié le fichier obtenu afin d'avoir une boite semi-ouverte pouvant être posée sur le sol.

Fichiers SVG : carte_ampoule.svg.zipcarte_bougie.svg.zipcarte_etoile.svg.zip carte_lampe_torche.svg.zipcart_lampe_bureau.svg.zipcarte_lune.svg.zip carte_soleil.svg.zipcarte_torche.svg.zipcarte_zippo.svg.zip

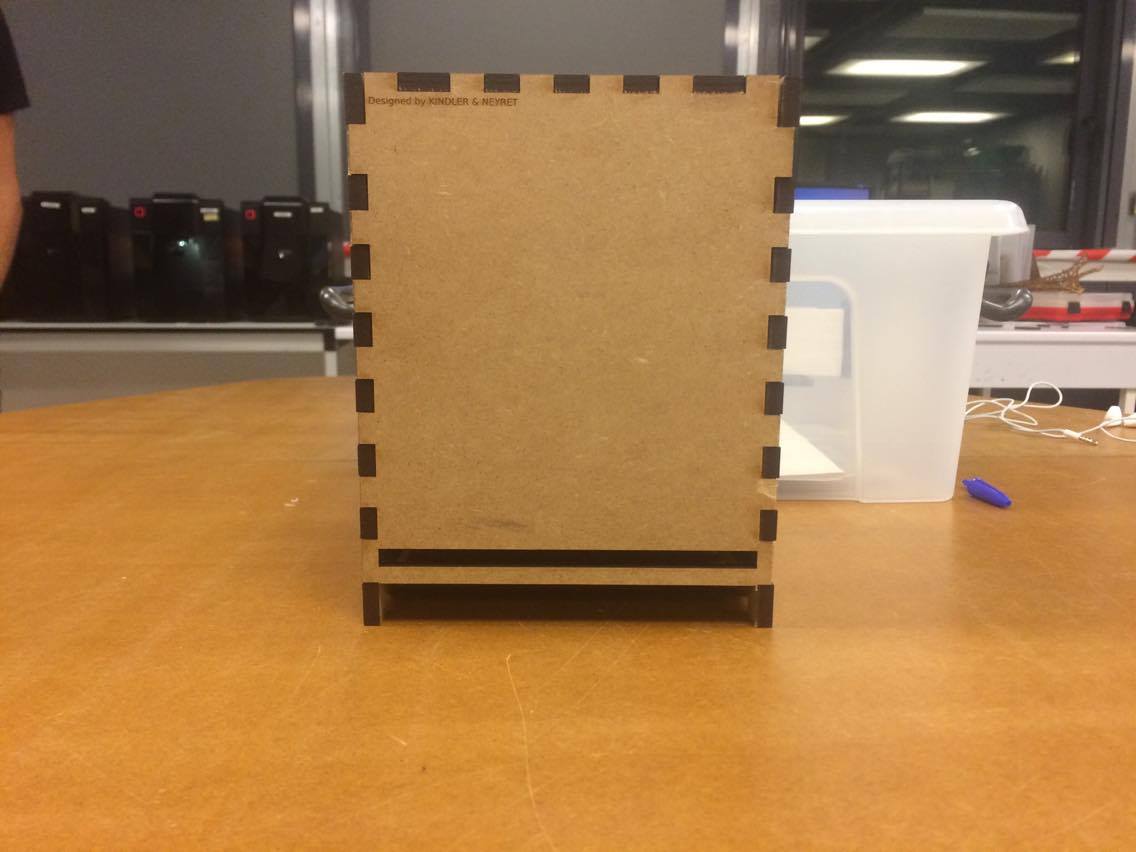

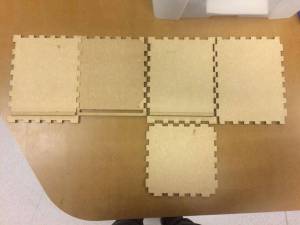

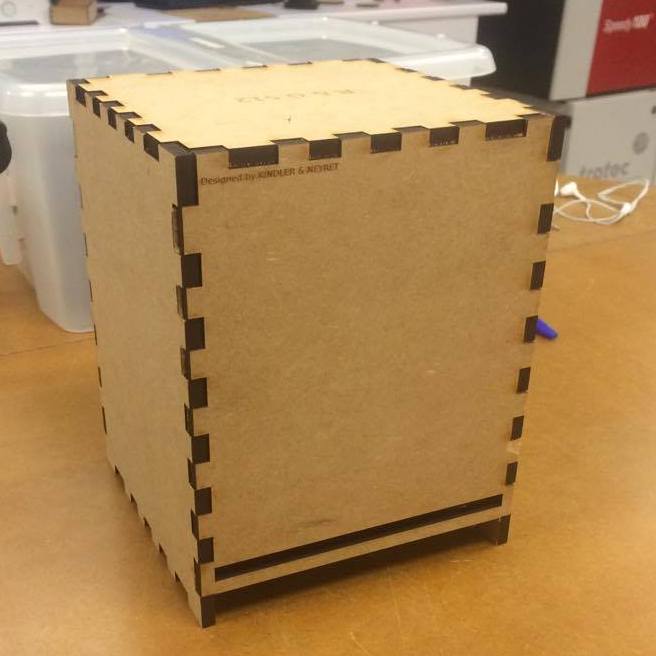

Nous avons construit à l'aide du site http://www.makercase.com/ une boite en bois (6mm).

• Dimensions : 20x15x15 cm
• Matériau : Bois 6mm
• Fichiers :

Fichier SVG : jeu_colore_plan_boite_a_lampe_decoupeuse_laser.zip

• Rendu :

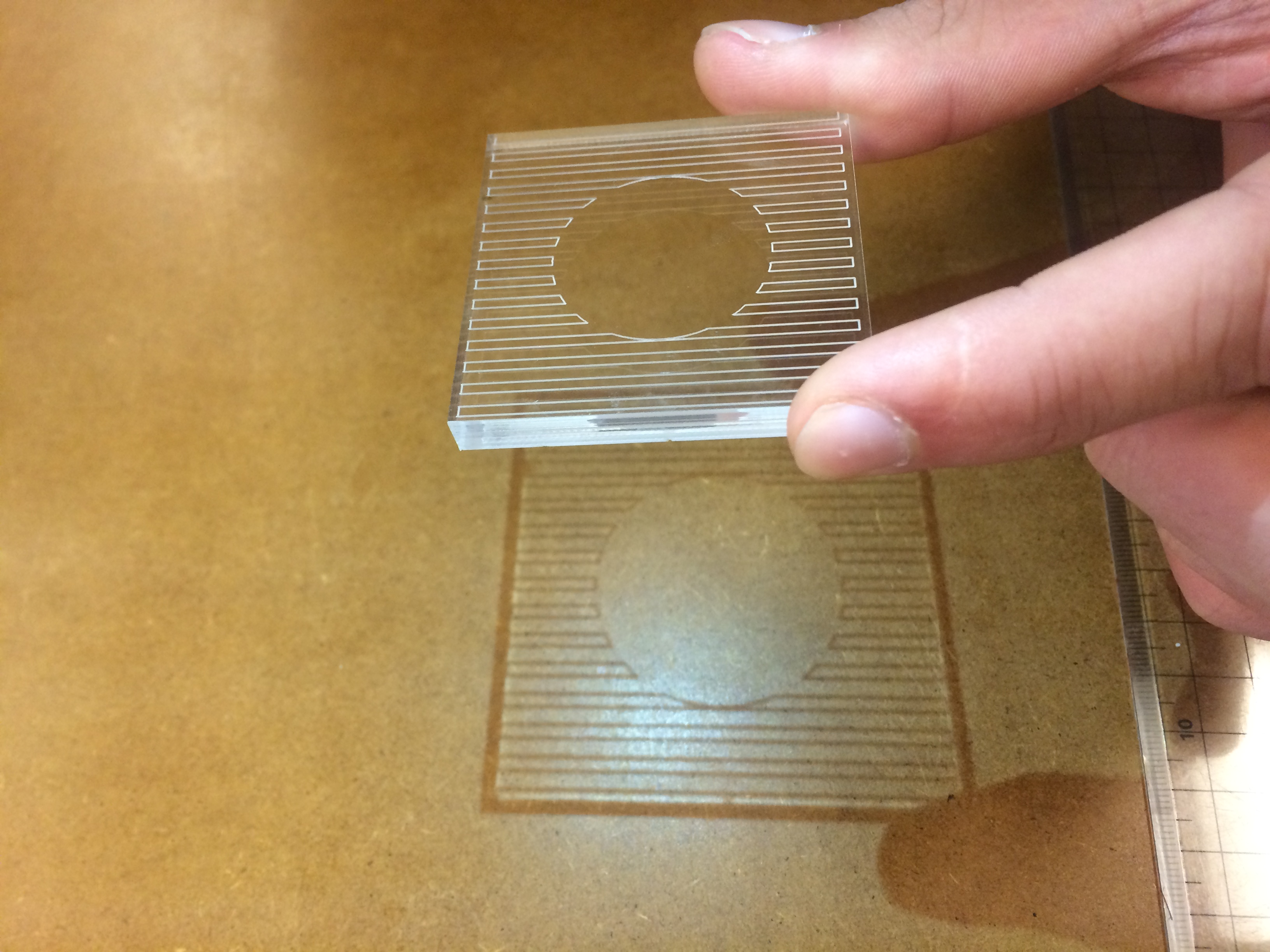

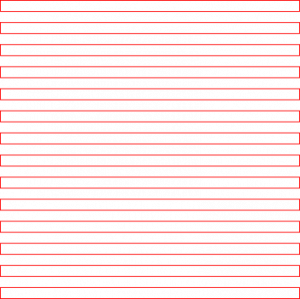

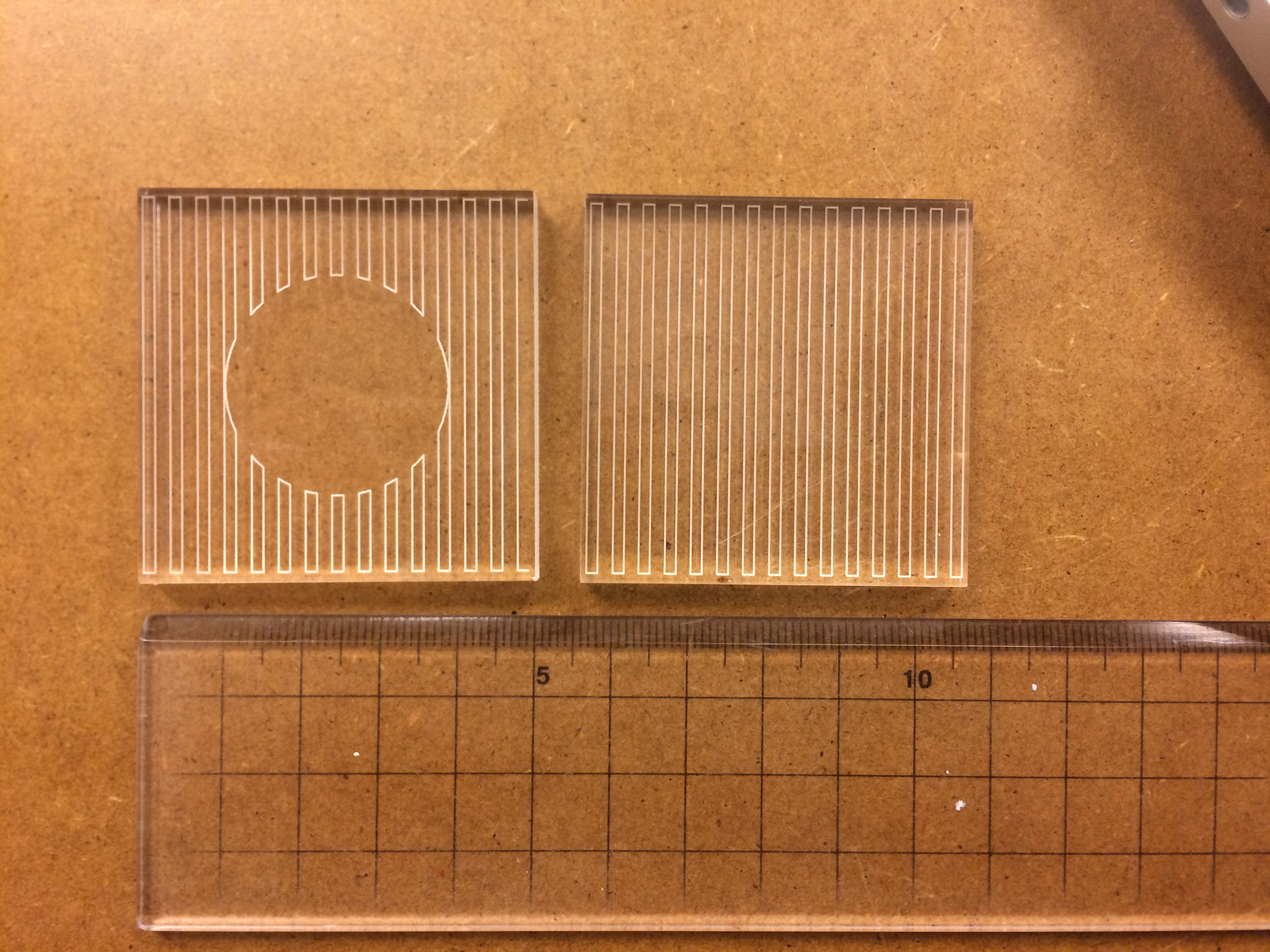

Nous souhaitions testé si la gravure permettait de filtrer la lumière. Pour cela, nous avons tenté de rayer de un carré de plexiglas(6mm).

• Dimensions : 5×5 cm
• Matériau : PMMA 6mm
• Rendu :

Problème : Ce rayage du filtre n'est pas suffisant pour filtrer complètement la lumière il faut donc augmenter le nombre de rayures (cf le 16/11/2017).

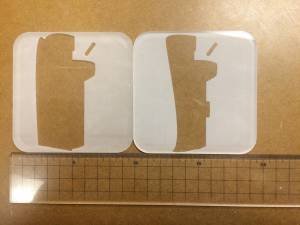

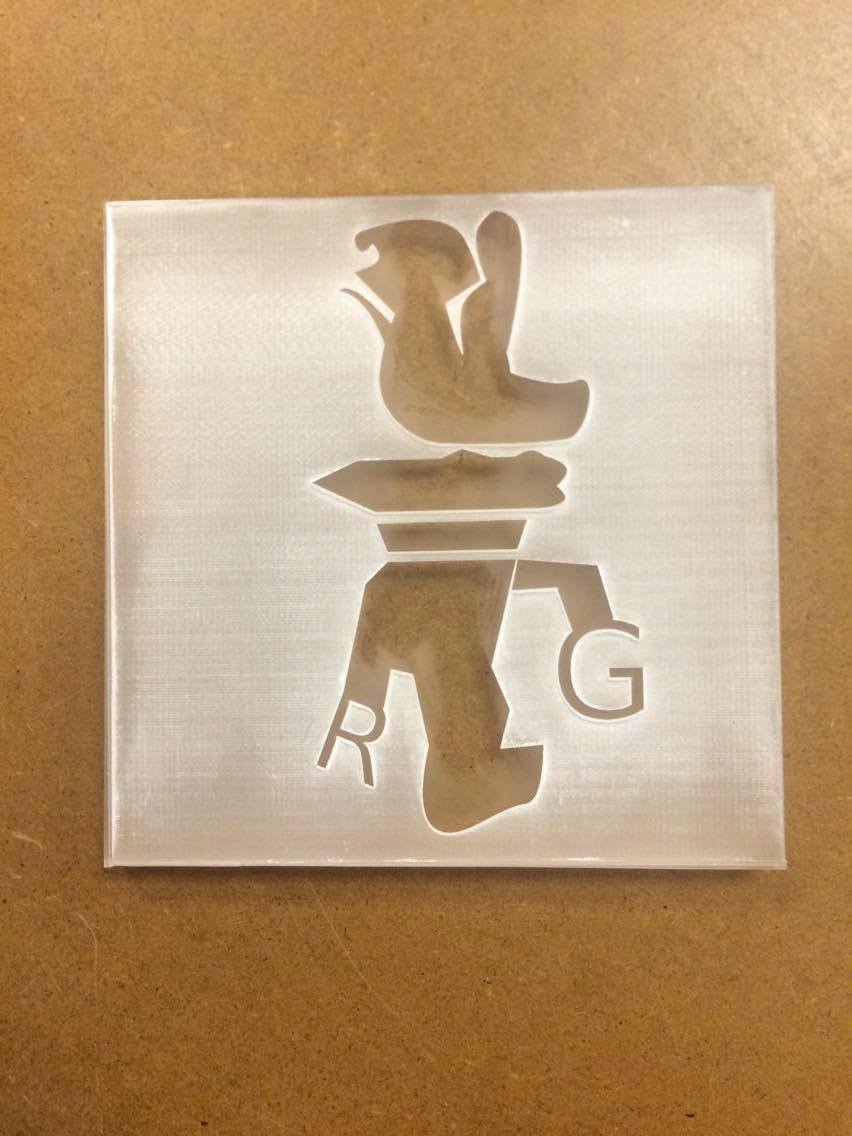

Nous avons construit un filtre plus grand correspondant à un filtre pour la lampe torche avec du PMMA (8mm).

• Dimensions : 10×10 cm
• Matériau : PMMA 8mm
• Fichiers :

Fichier SVG : jeu_colore_lampe_torche_filter_1.svg.zip

• Rendu :

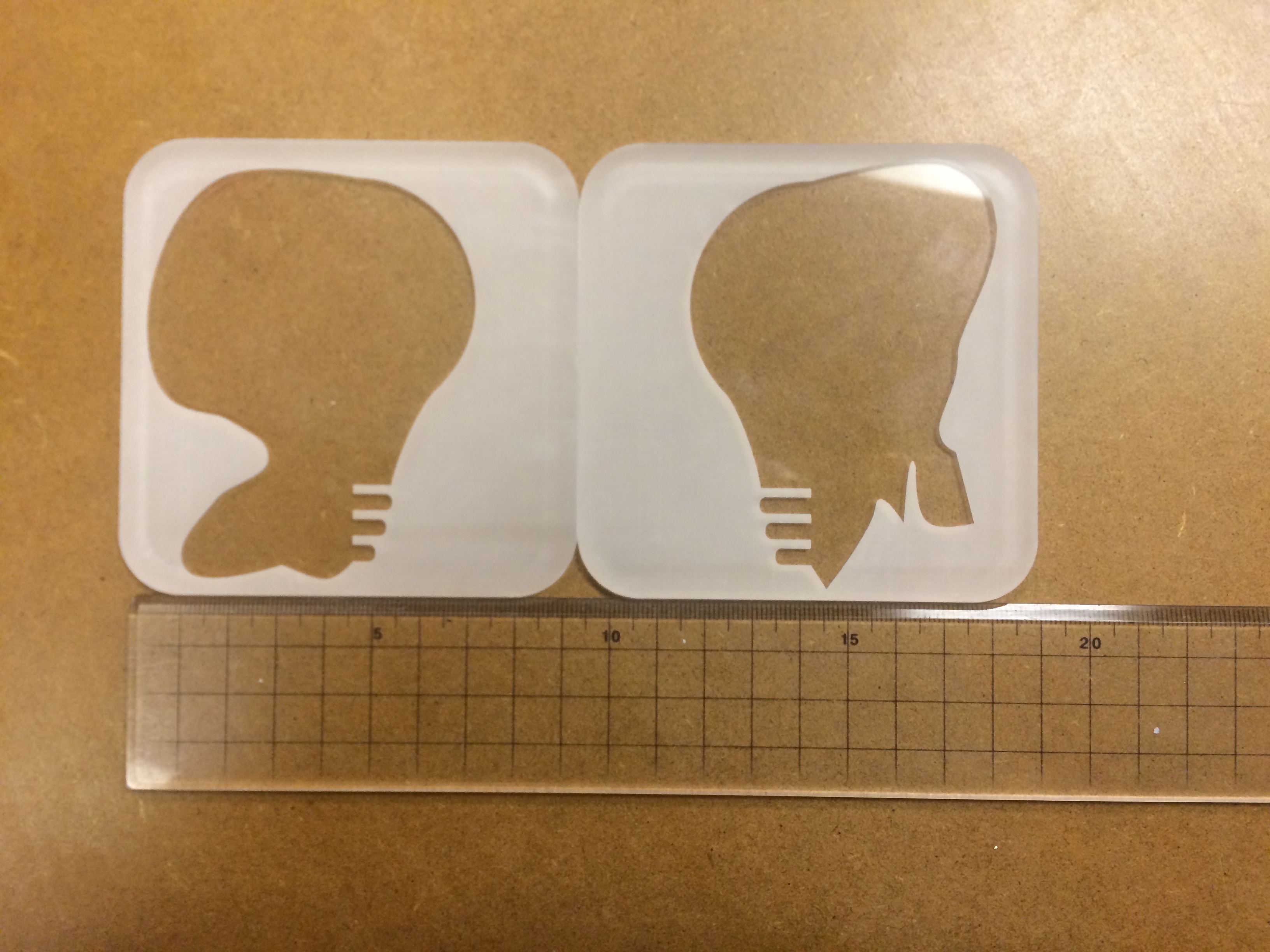

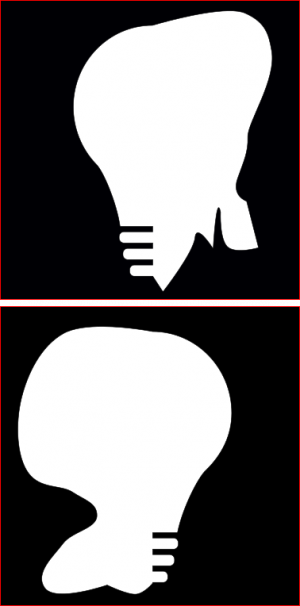

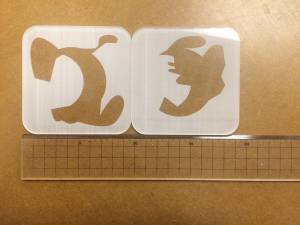

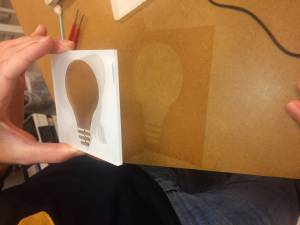

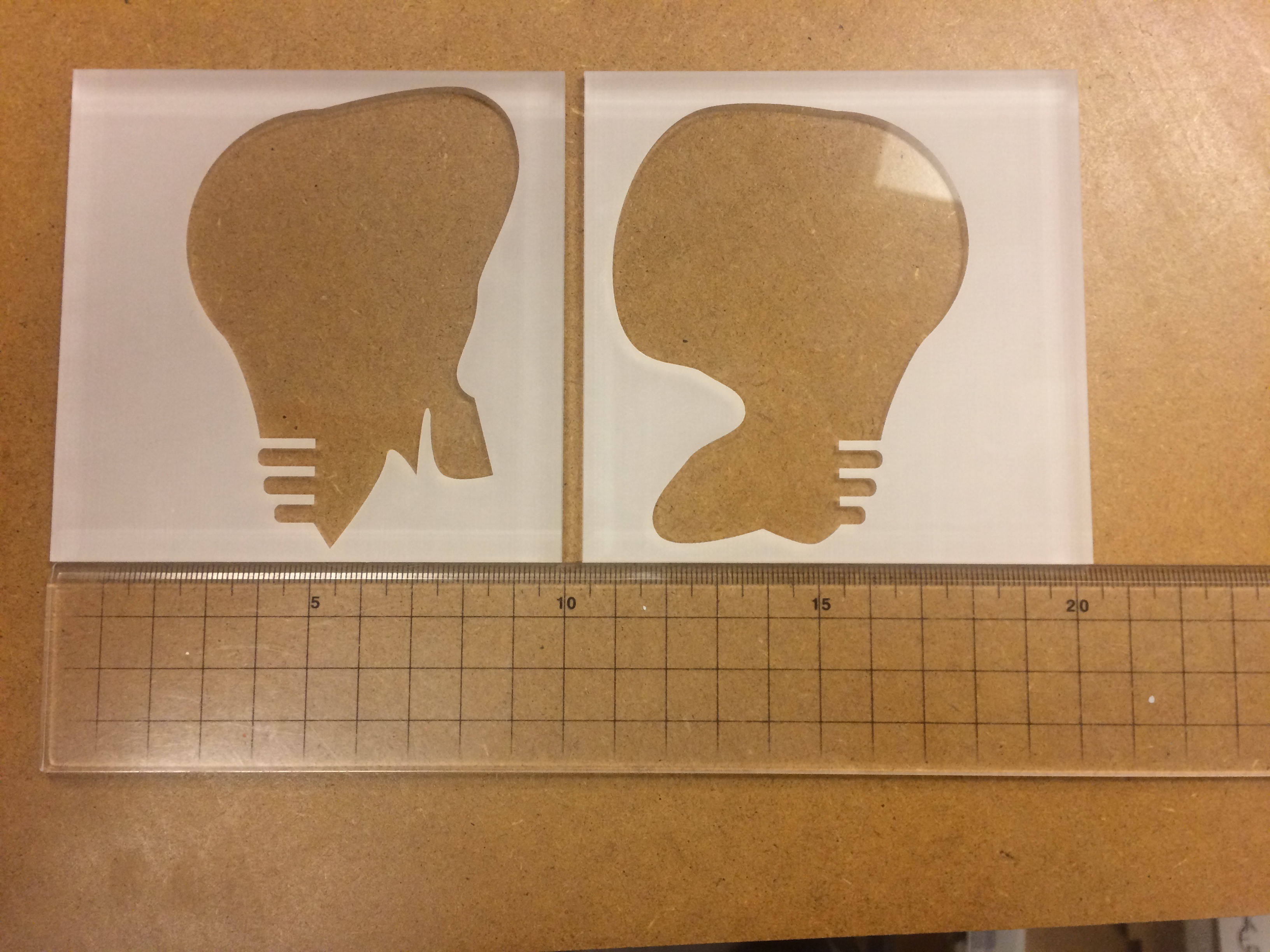

Nous avons construit les filtres pour l'ampoule (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : je_filtres_ampoules_version_de_coupeuse.svg.zip

• Rendu :

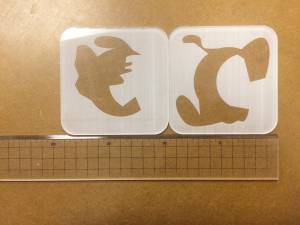

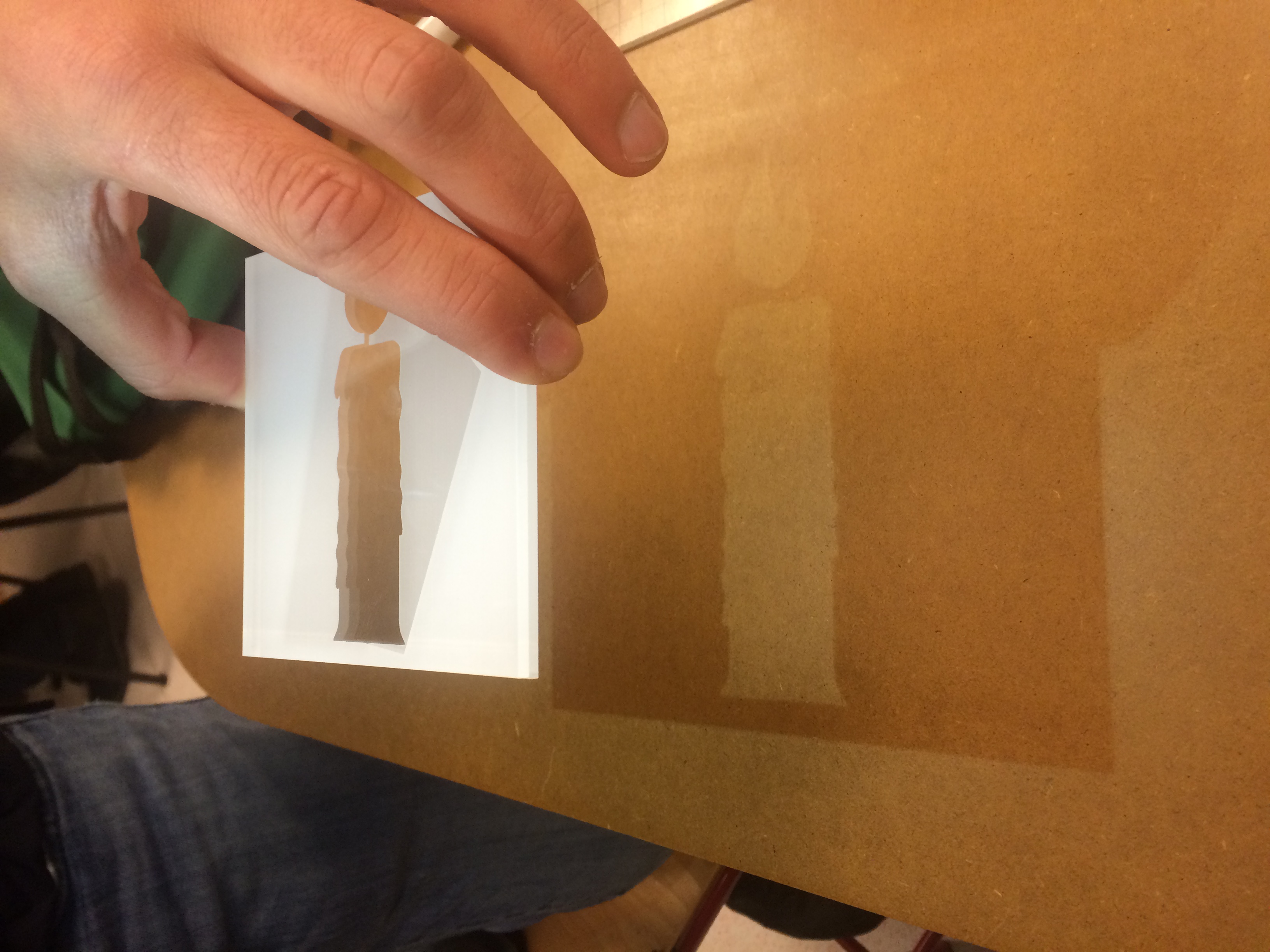

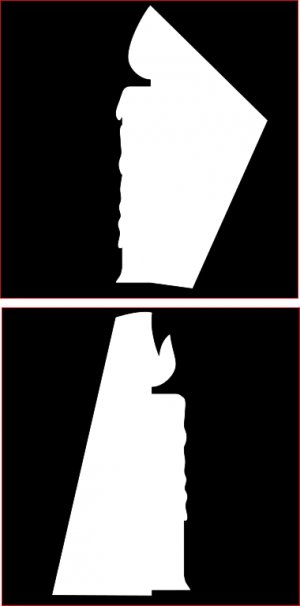

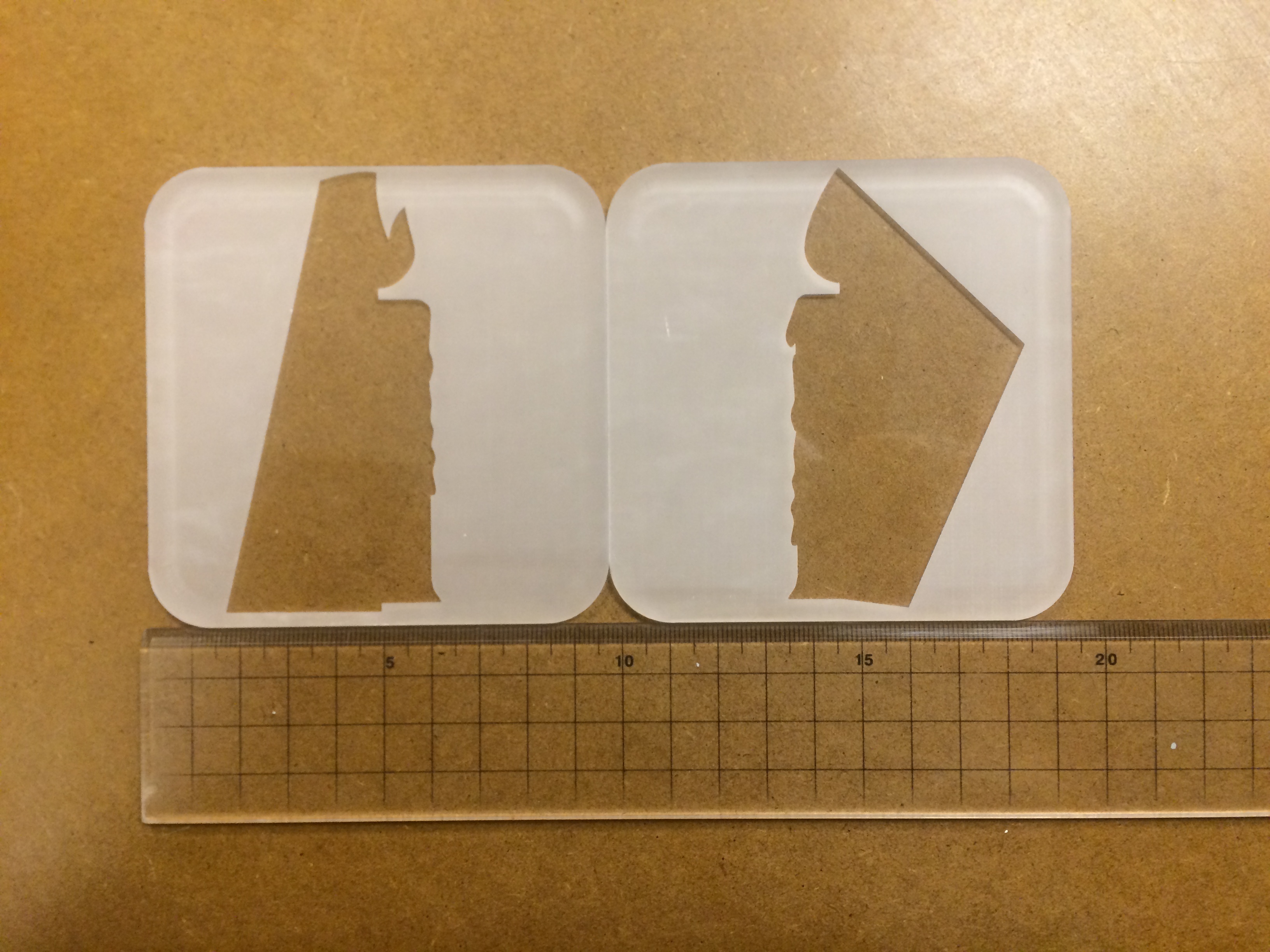

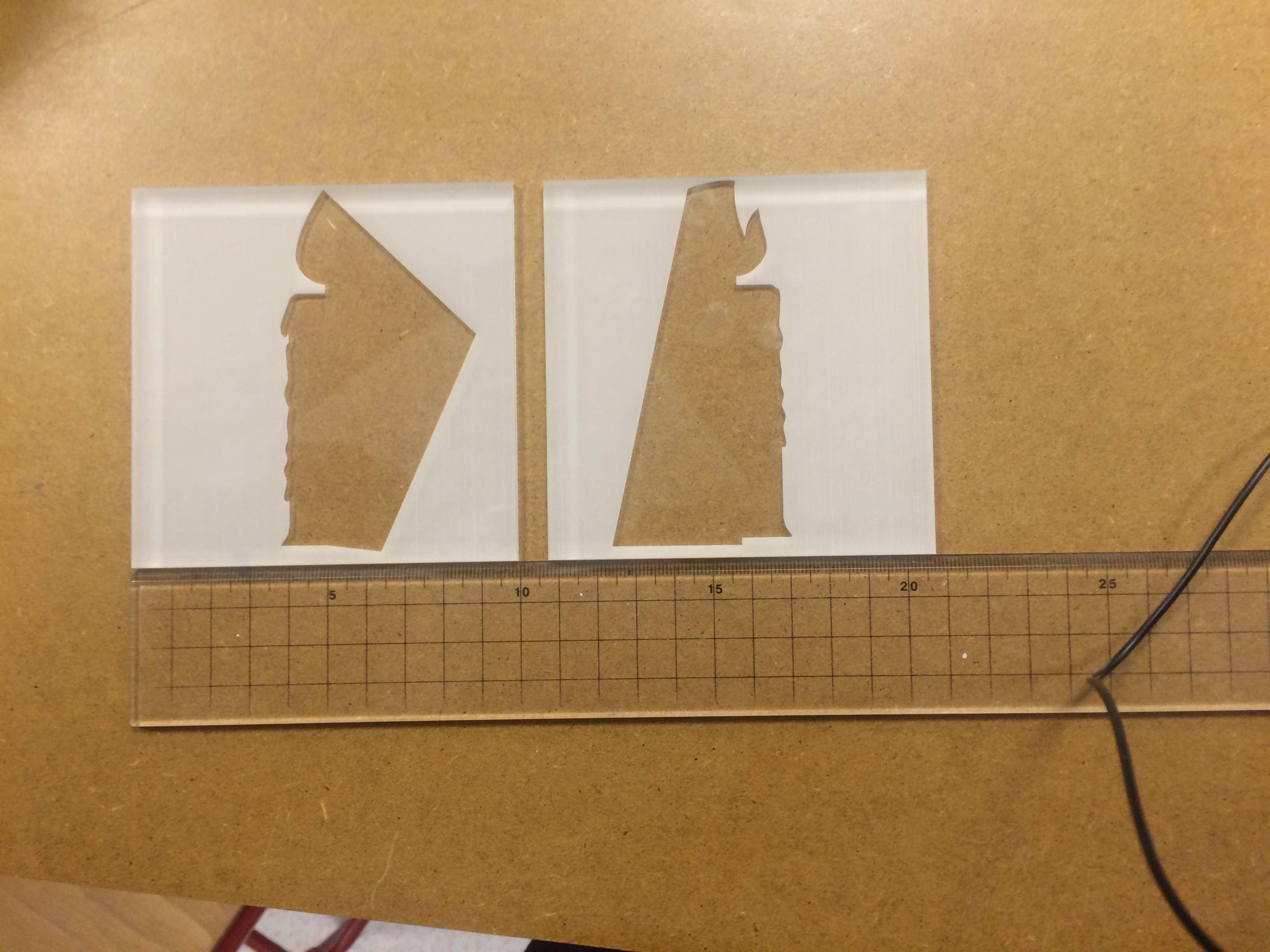

Nous avons construit les filtres pour la bougie (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : je_filtres_bougies_de_coupeuse.svg.zip

• Rendu :

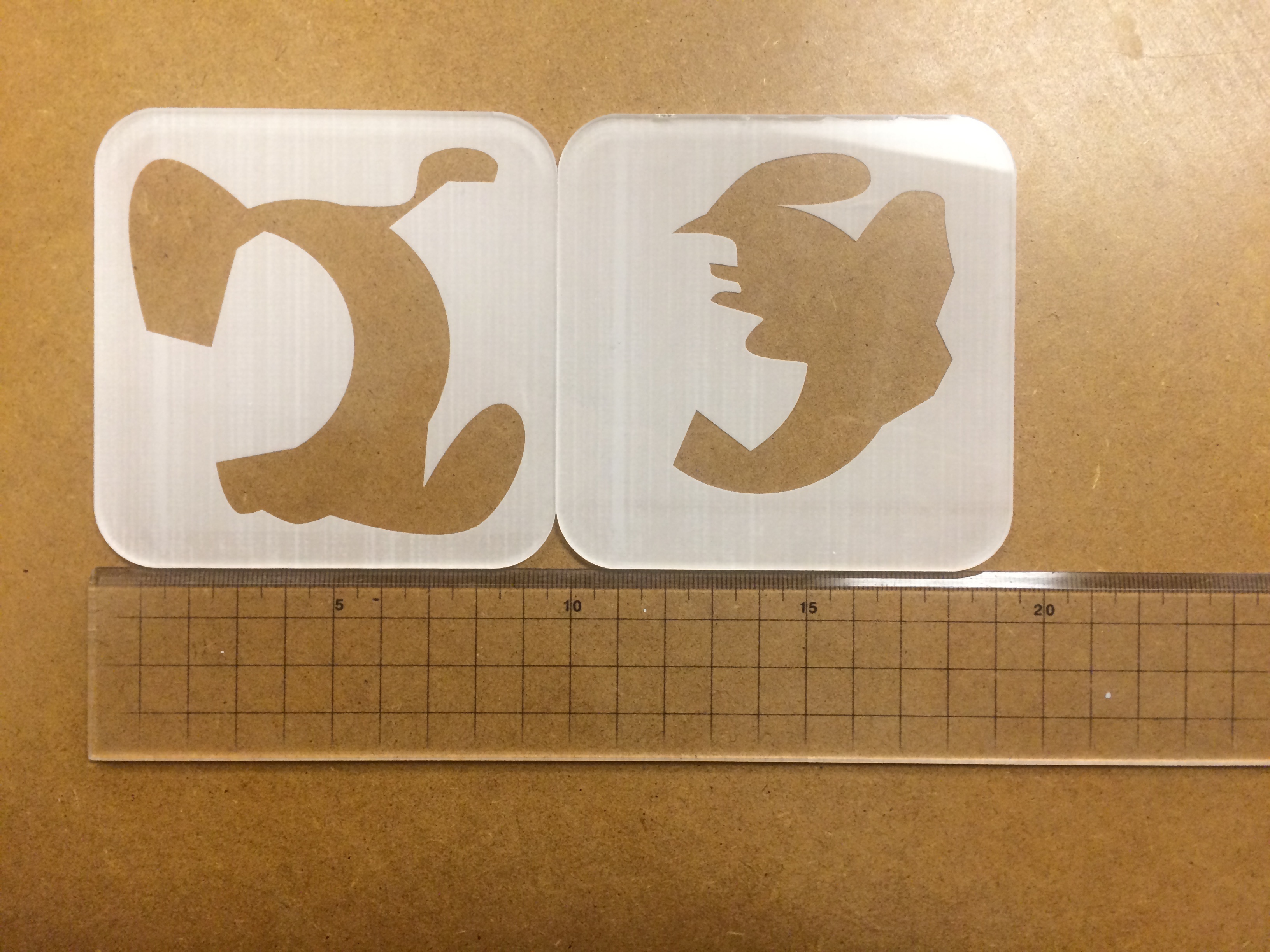

Nous avons construit les filtres pour la lune (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : jeu_colore_filtres_lune_version_de_coupeuse.svg.zip

• Rendu :

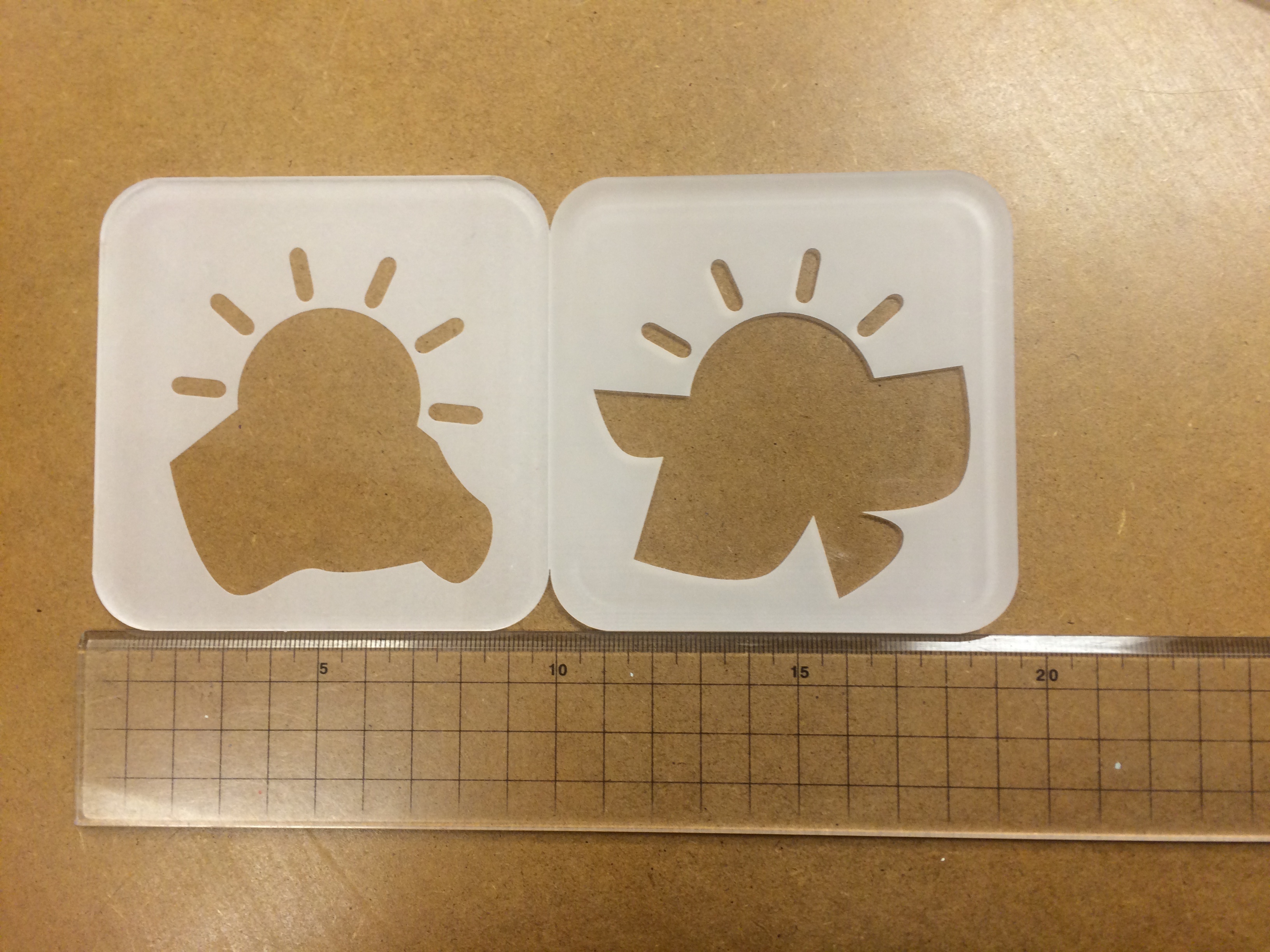

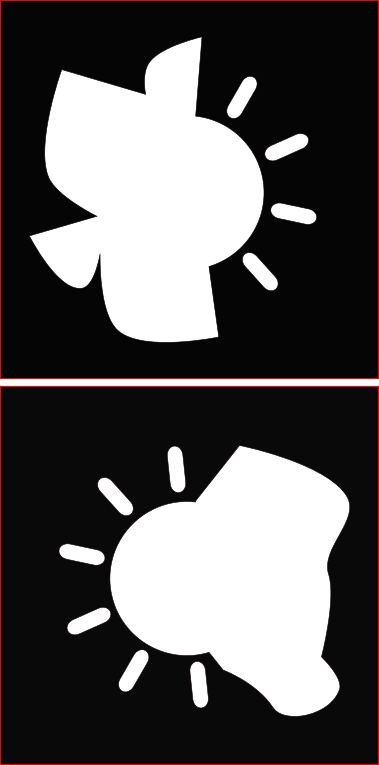

Nous avons construit les filtres pour le soleil (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : jeu_colore_soleil_filtres.svg.zip

• Rendu :


Nous avons construit les filtres pour la lampe torche (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : jeu_colore_filtres_lampe_torche_version_de_coupeuse.svg.zip

• Rendu :

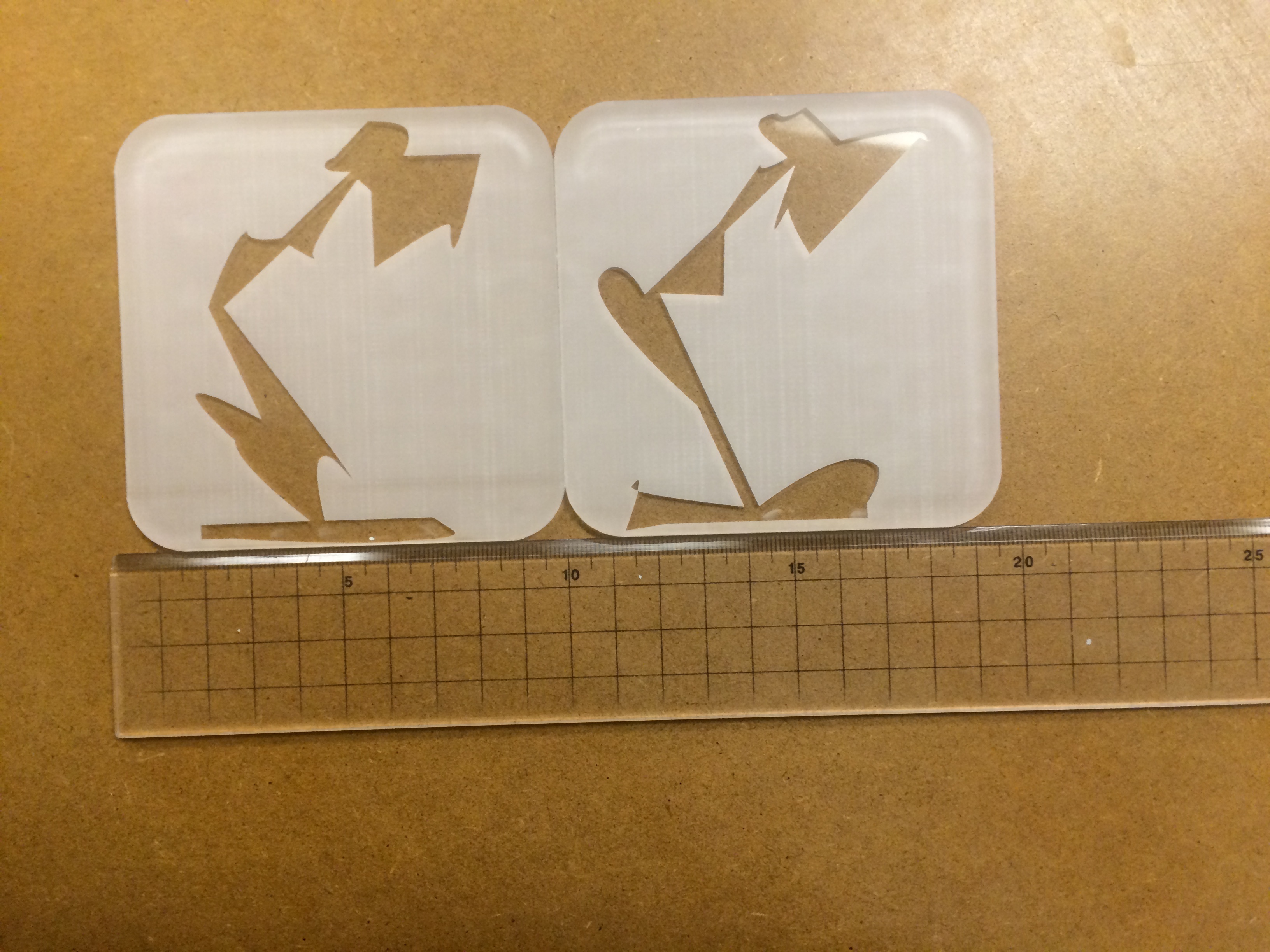

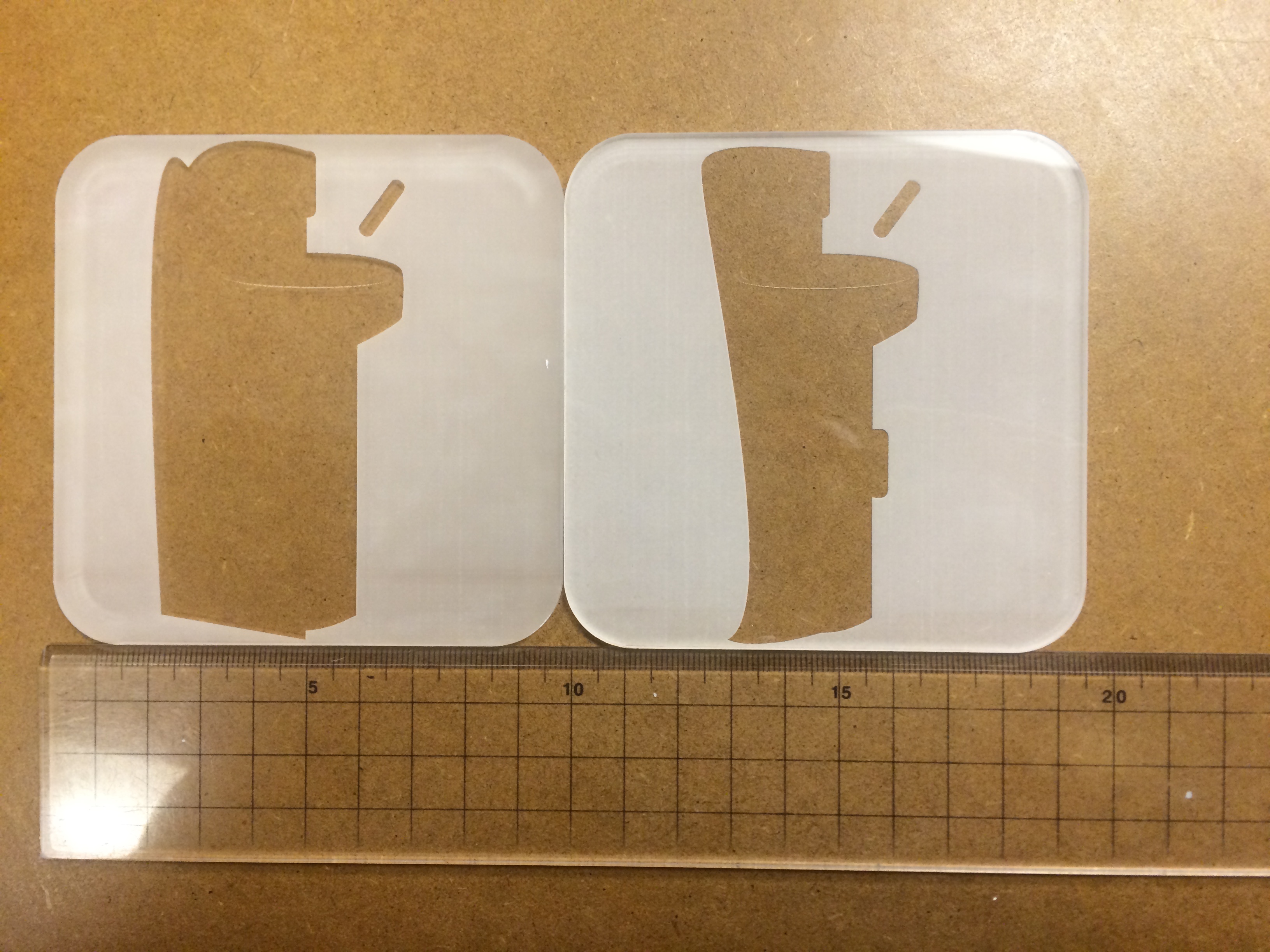

Nous avons construit les filtres pour la lampe de bureau (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : jeu_colore_filtres_lampe_version_de_coupeuse.svg.zip

• Rendu :

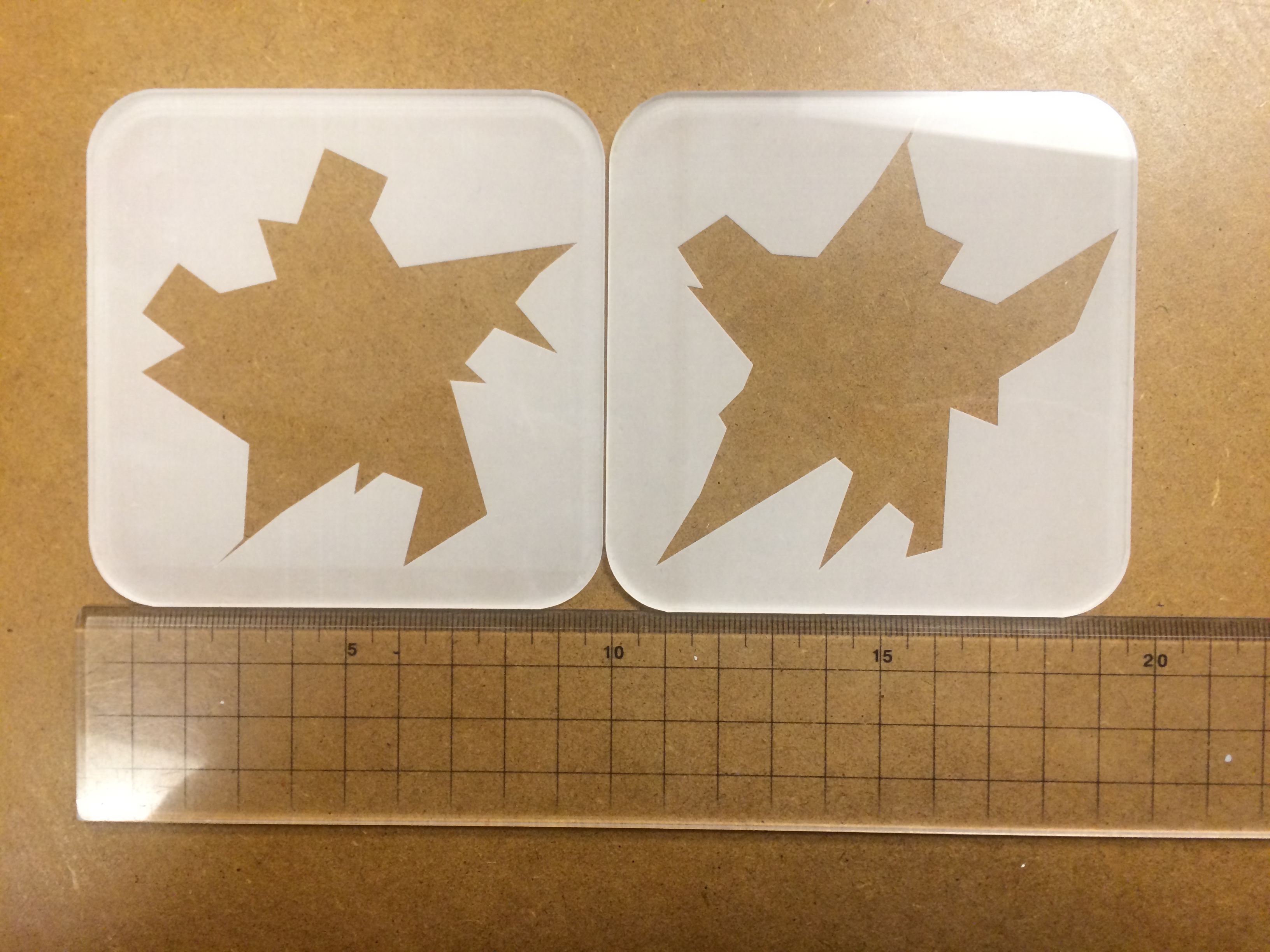

Nous avons construit les filtres pour l'étoile (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : jeu_colore_filtres_etoile_adulte_versions_decoupeuse.svg.zip

• Rendu :

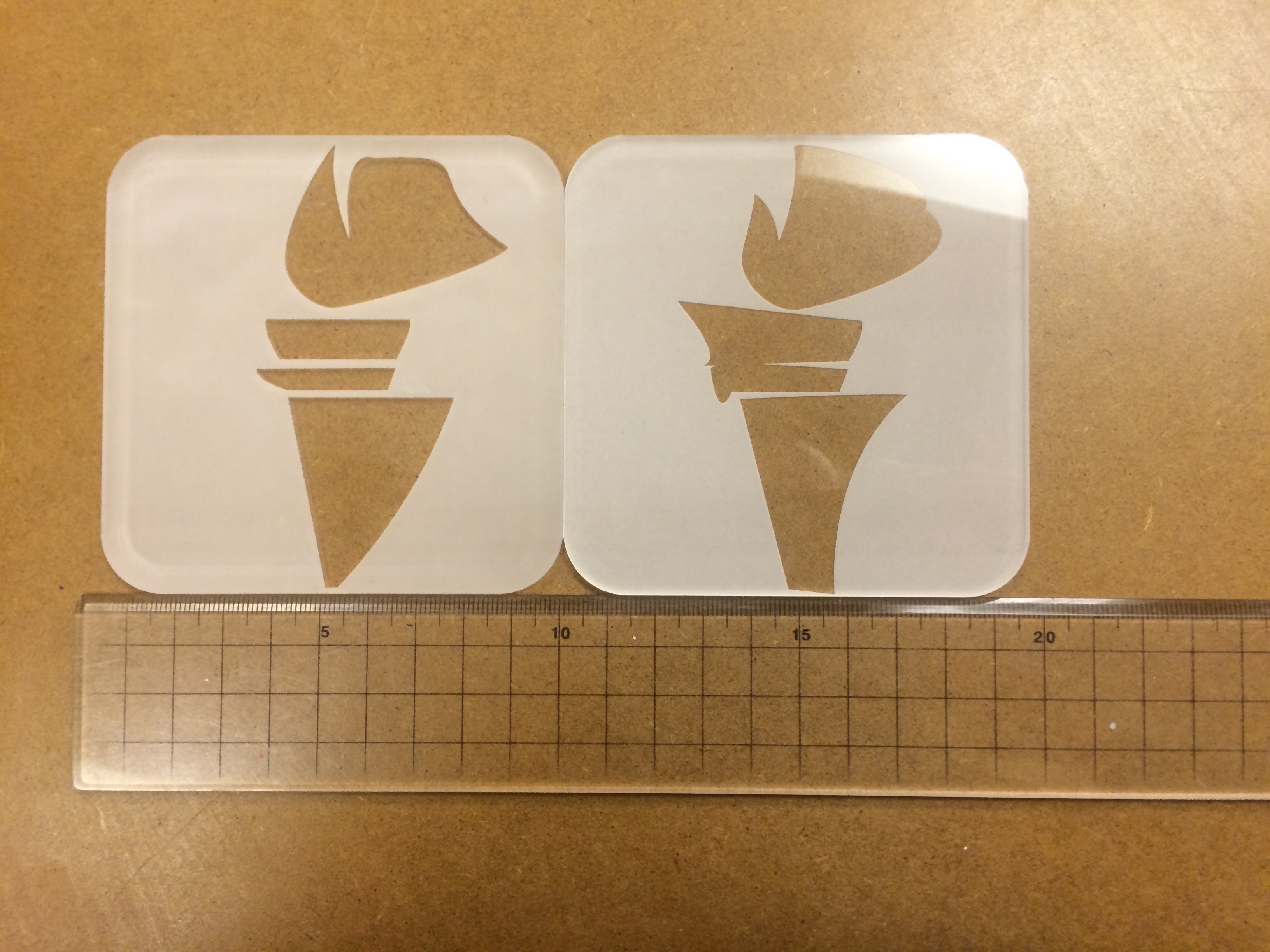

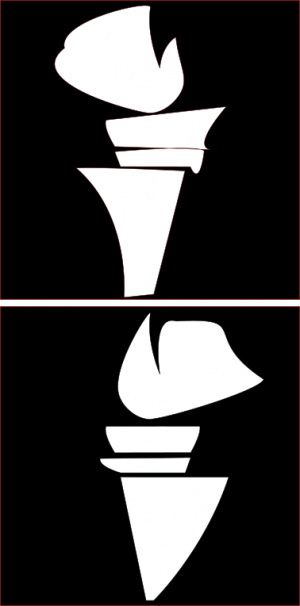

Nous avons construit les filtres pour a torche (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : filtres_torche_version_de_coupeuse.svg.zip

• Rendu :

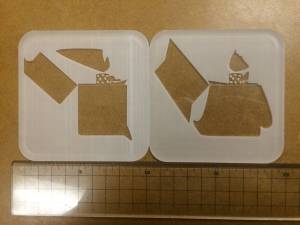

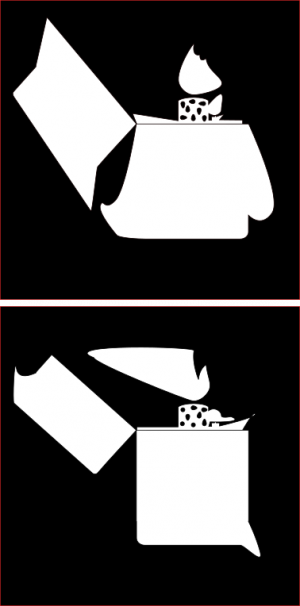

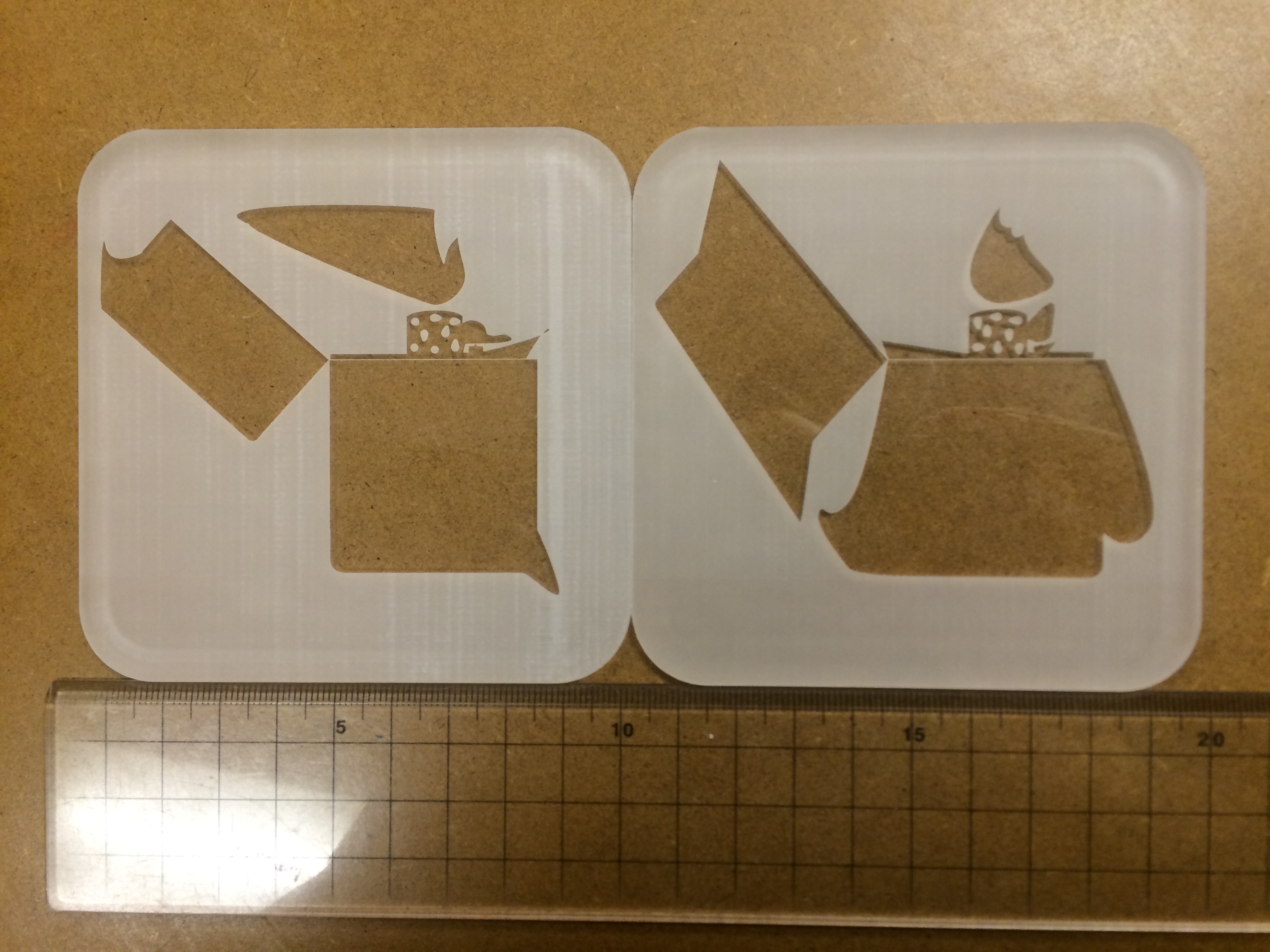

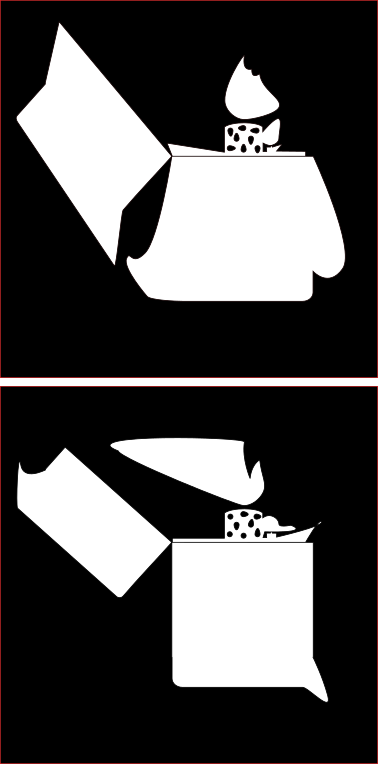

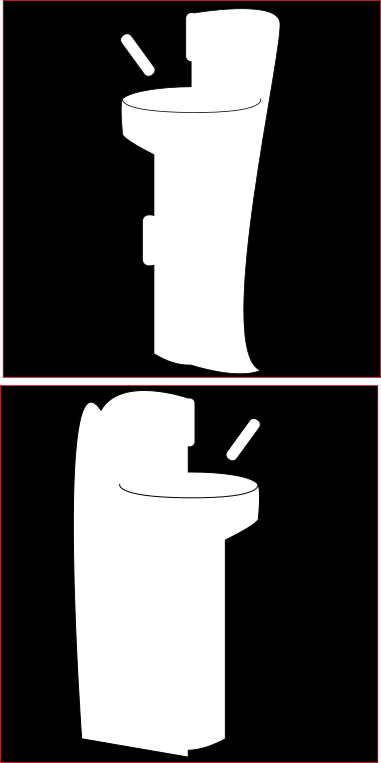

Nous avons construit les filtres pour le Zippo (3mm).

• Dimensions : 2 carrés 10×10 cm
• Matériau : PMMA 3mm
• Fichiers :

Fichier SVG : filtres_zippo_version_de_coupeuse.svg.zip

• Rendu :


Nous nous attaquons aujourd'hui à la créations des cartes à jouer. Nous commençons par effectuer un test avec des dimensions reduites.

• Dimensions : 7cm x 10 cm
• Matériau : Peuplier 3mm
• Fichiers :

• Fichier SVG : 001carte.svg.zip
• Rendu :

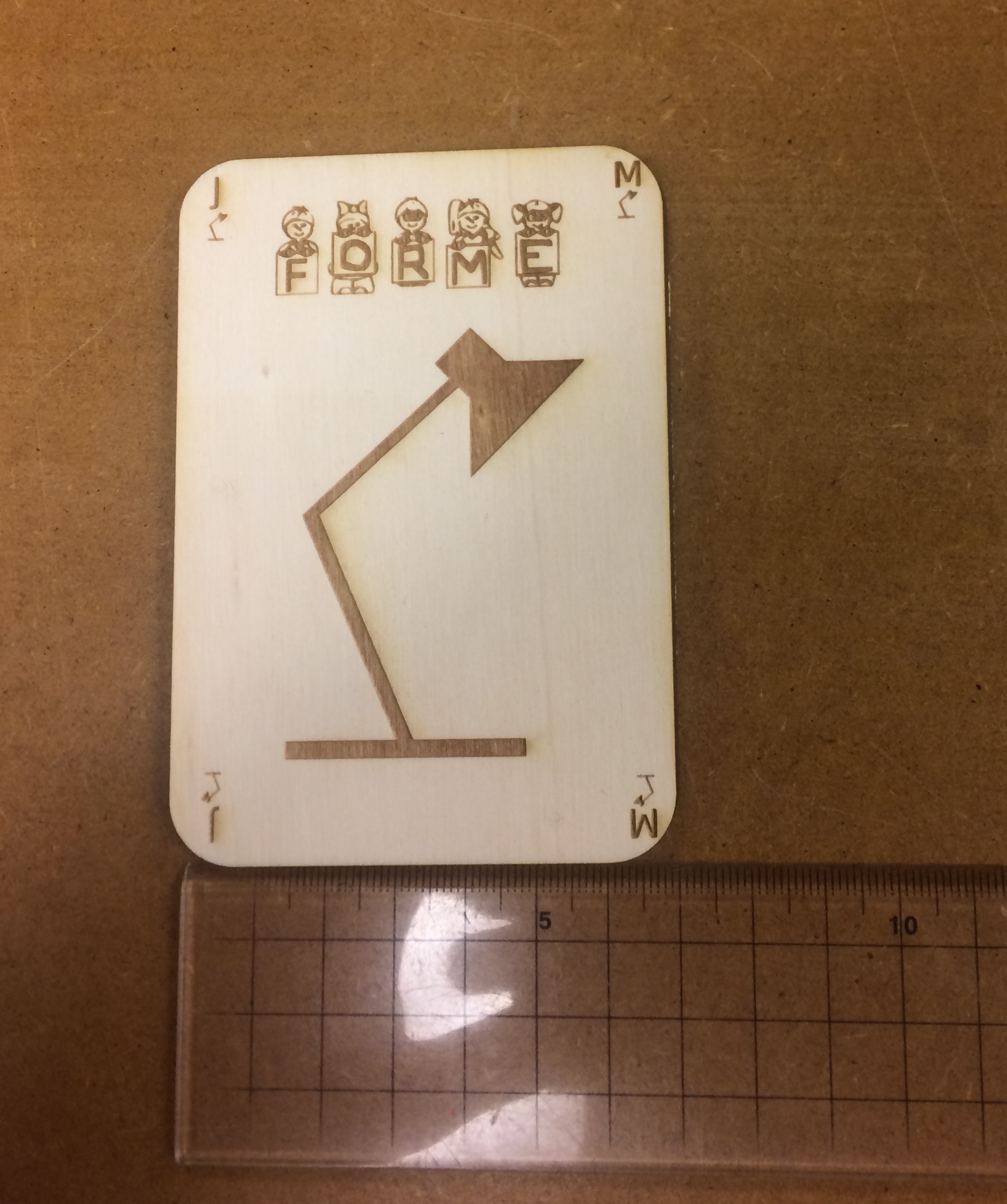

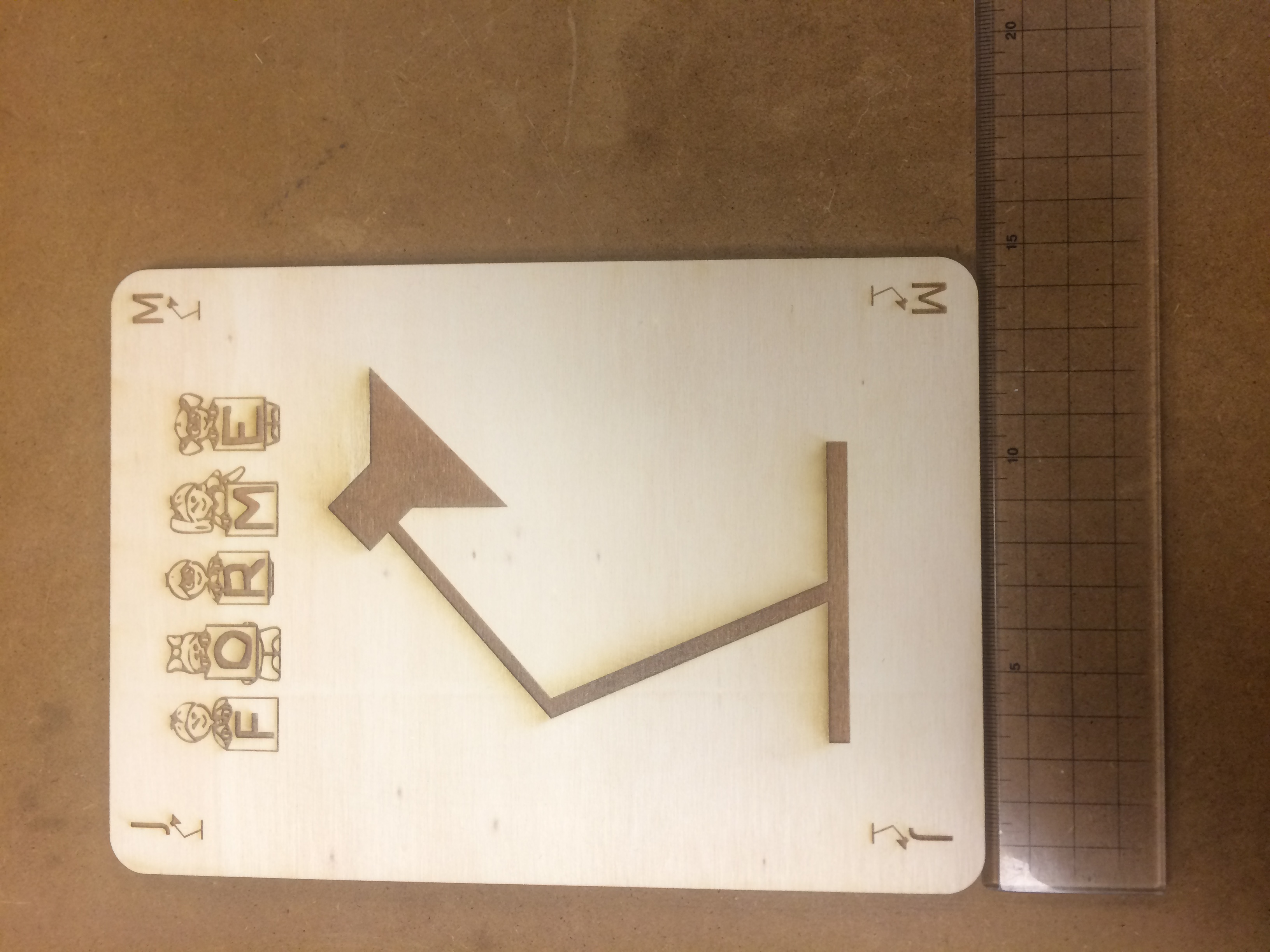

Le résultat étant satisfaisant, nous nous attaquons à la carte en taille réelle.

• Dimensions : 14,8cm x 21cm
• Matériau : Peuplier 3mm
• Rendu :

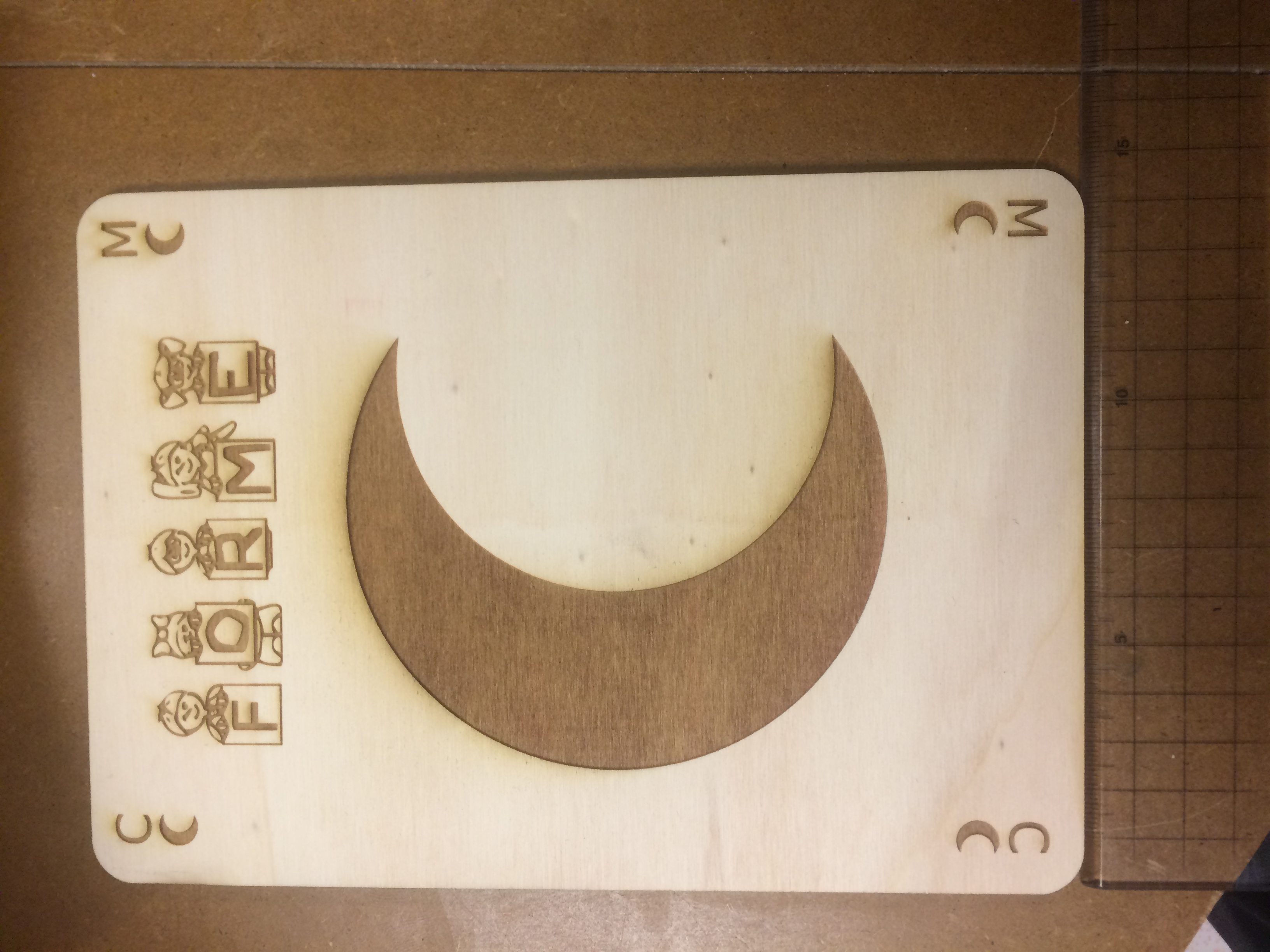

On continue avec la carte Lune.

• Dimensions : 14,8cm x 21cm
• Matériau : Peuplier 3mm
• Rendu :


La découpe des cartes de dimensions 15cm x 21cm dans les planches de 40cm x 60cm entraîneraient un dépassement de notre budget d'UE (30€). On a donc décidé de réduire la taille des cartes. Celles-ci feront 10cm x 14,2cm.

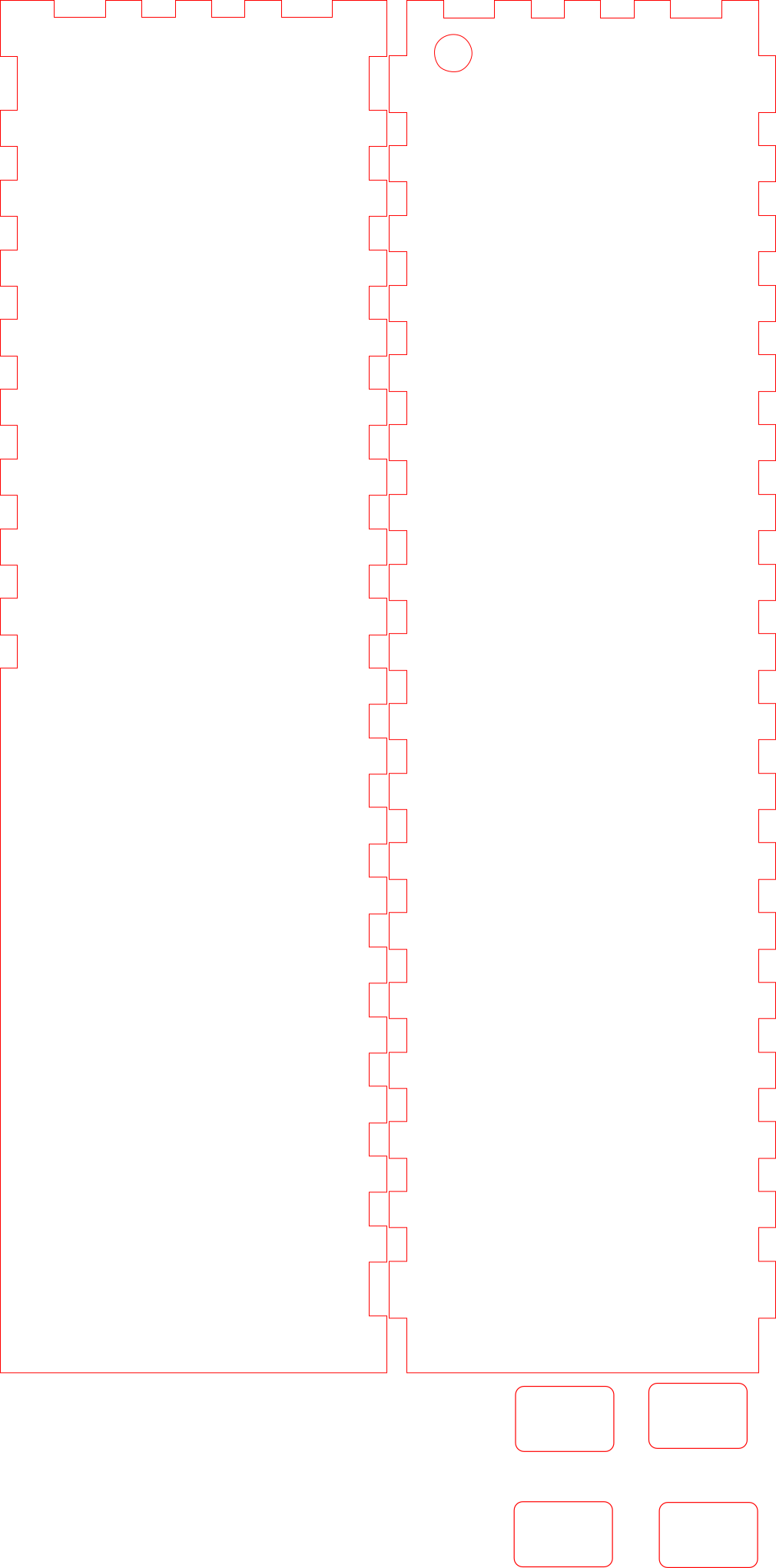

Nous découpons aujourd'hui la boite qui fera office de projecteur.

• Dimensions : 43cm x 12cm x 12 cm
• Matériau : Peuplier 5mm
• Aperçu découpe :

• Fichier SVG :de_coupe_1_boite_support_filtre.svg.zip - decoupe_2_boite_2.svg.zip

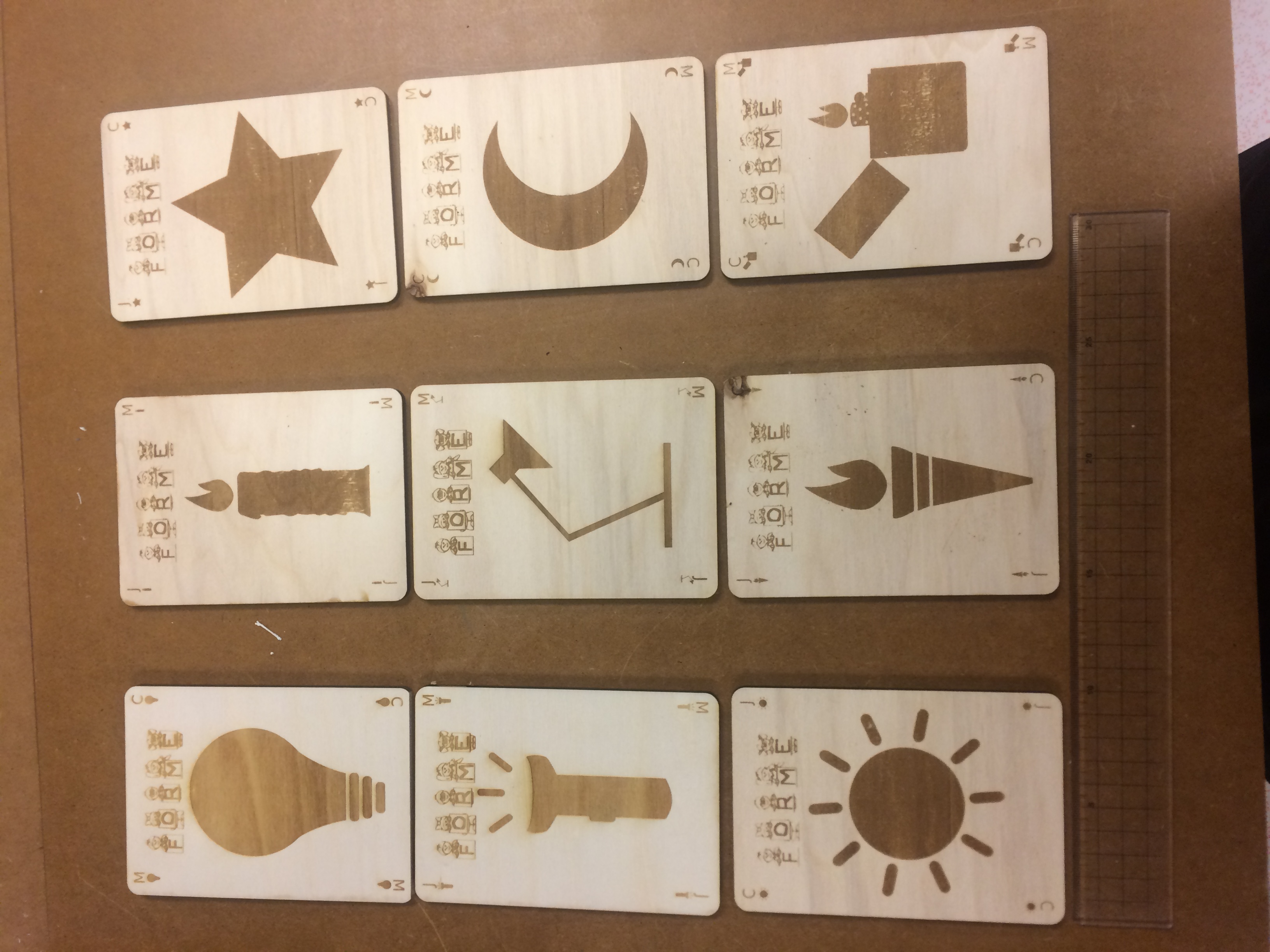

Nous découpons aujourd'hui l'ensemble des cartes dans les nouvelles dimensions.

• Dimensions : 10 cm x 14 cm
• Matériau : Peuplier 3mm
• Aperçu découpe :

• Rendu :

• Fichier SVG :000-_atelier_jeu_colore_-_decoupe_cartes.rar

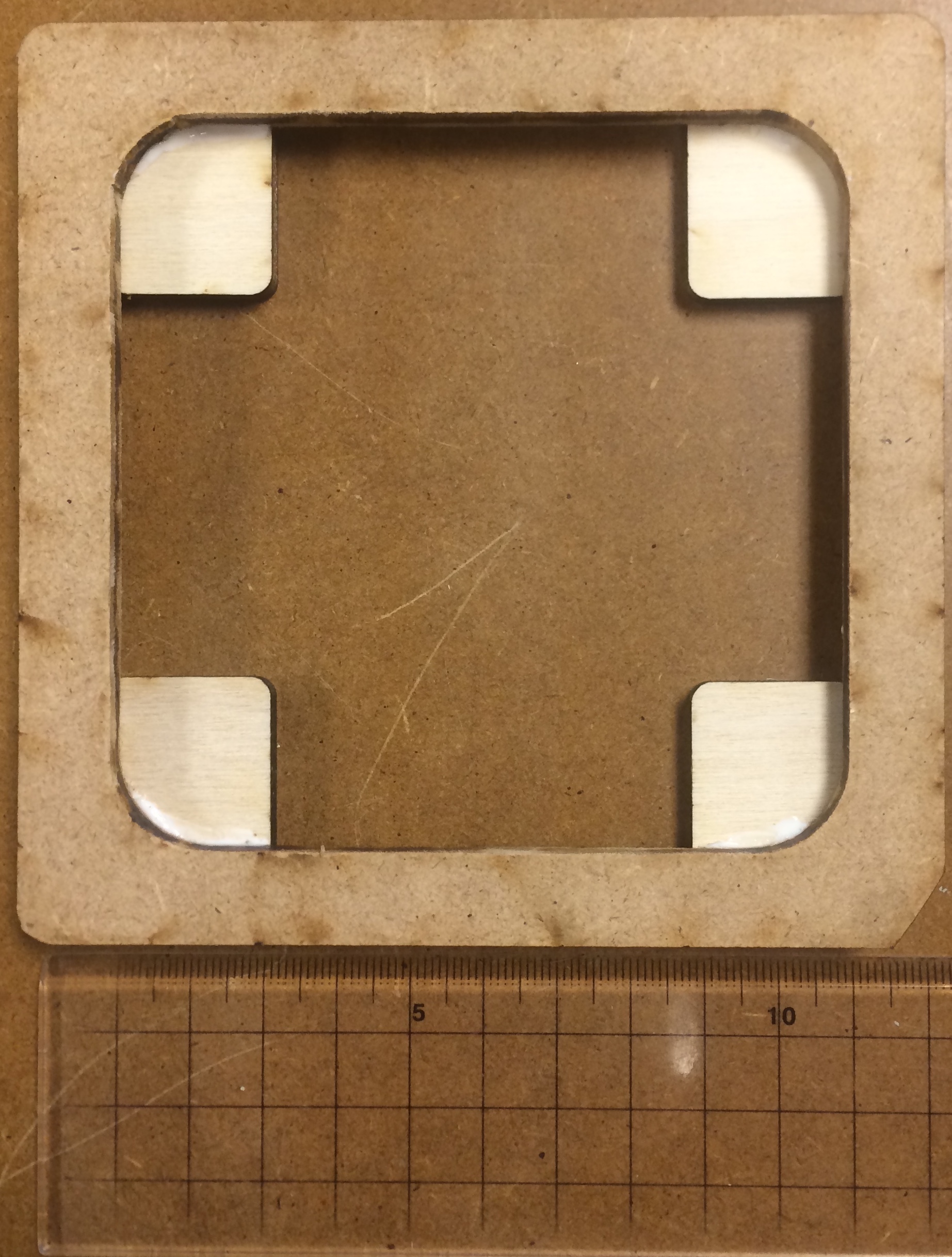

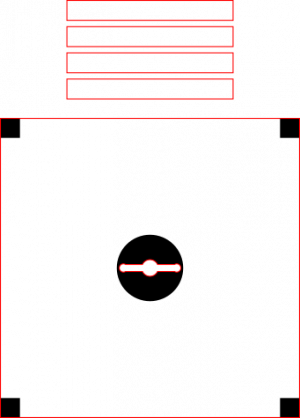

Nous découpons également le support pour les filtres.

• Dimensions : 10 cm x 14.2 cm
• Matériau : Peuplier 5mm
• Aperçu découpe :

• Rendu :

• Fichier SVG : 0001support.svg.zip

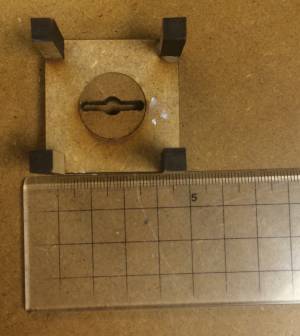

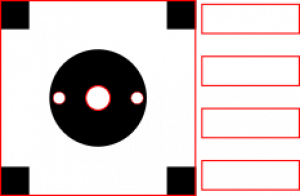

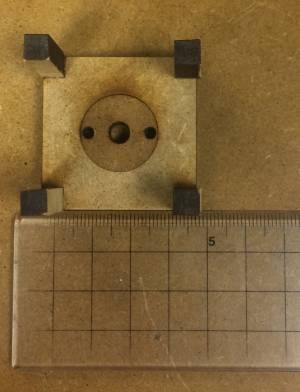

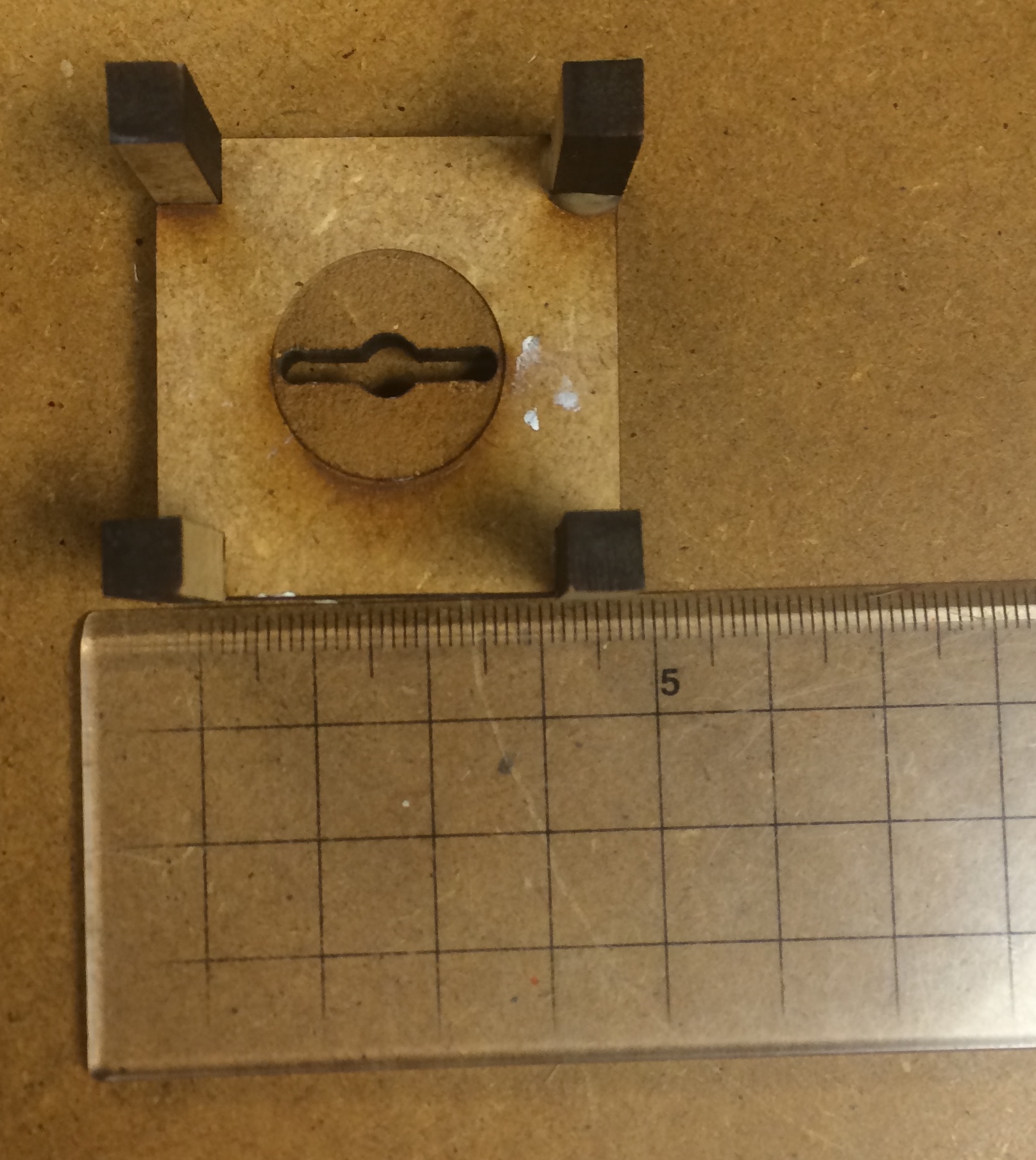

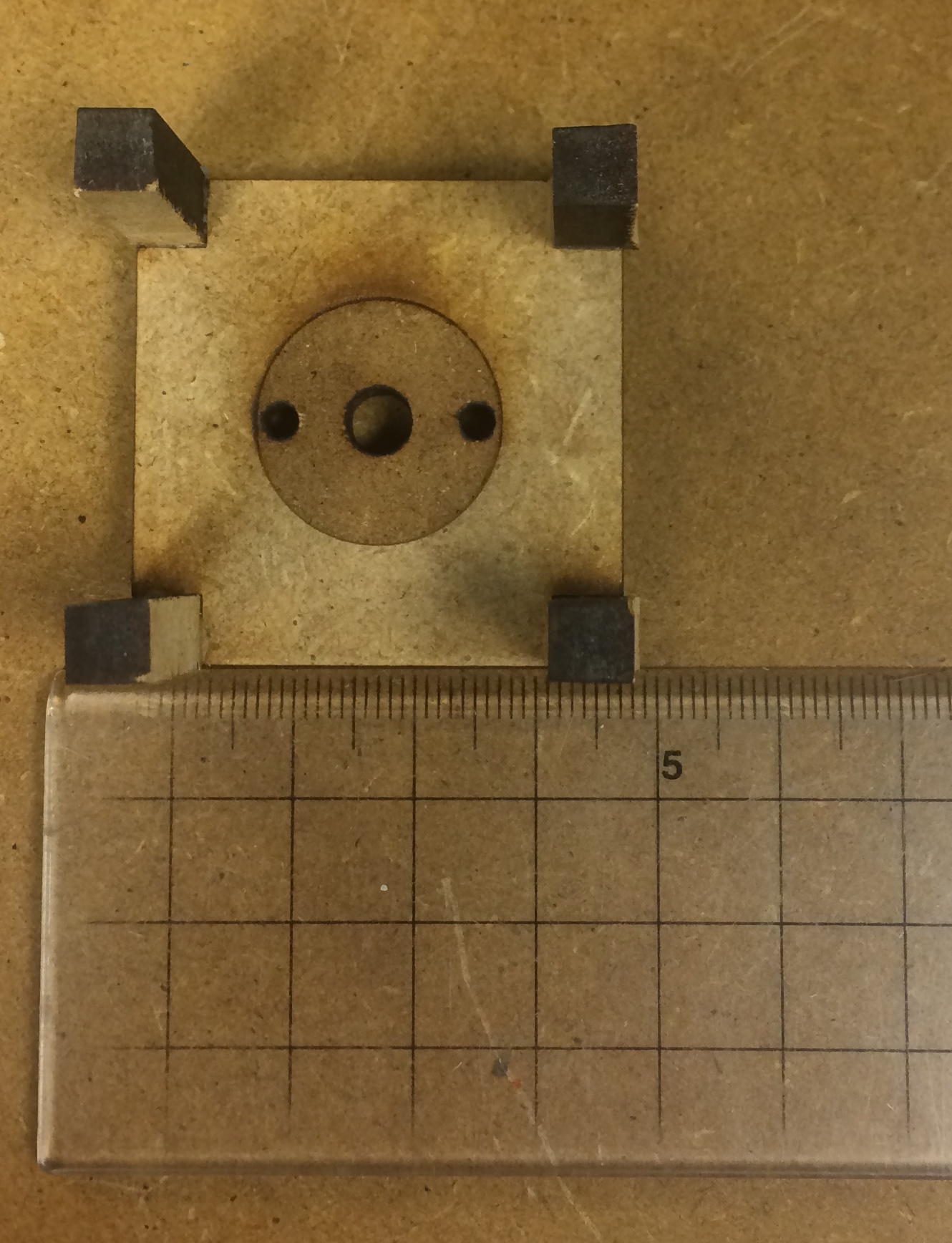

Nous avons créé un un premier support à la découpe laser pour notre LED.

• Dimensions : 4cm x 4cm
• Matériau : Bois 6mm
• Fichiers :


Fichier SVG : 000supportlampe.svg.zip

• Rendu :

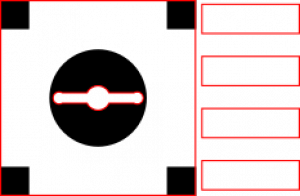

Le premier support présentant des imperfections dans l'assemblage avec l'électronique, nous décidons d'améliorer le premier support.

• Dimensions : 4cm x 4cm
• Matériau : Bois 6mm
• Fichiers :


Fichier SVG : 001supportlampe.svg.zip

• Rendu :


Après avoir verni les cartes, nous avons réaliser que la LED chauffait énormément. Il faut donc inclure un ventilateur à notre montage et ainsi changer le support de la LED.

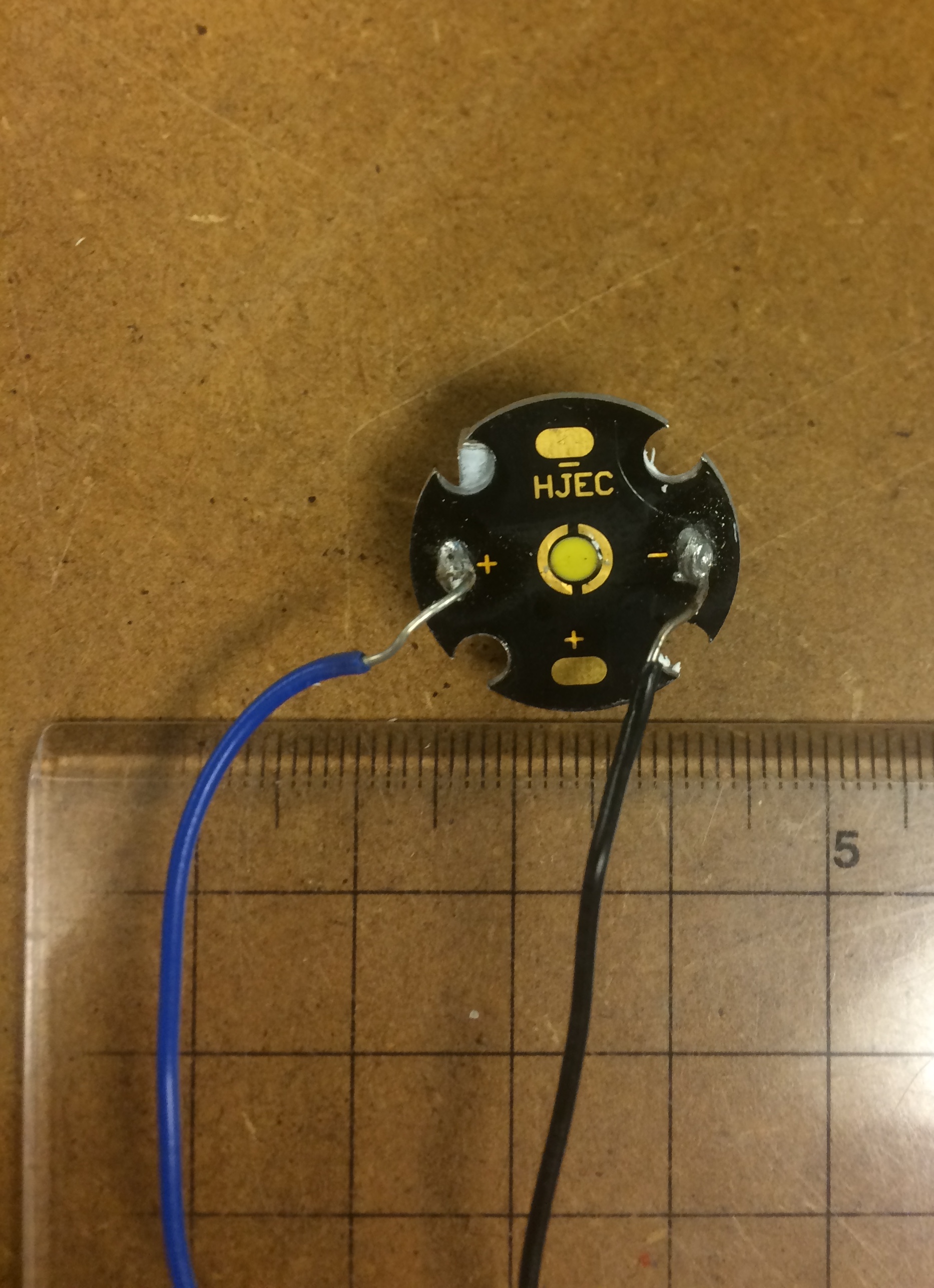

• Aperçu LED :

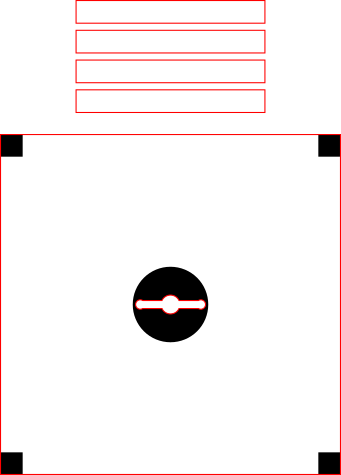

Nous avons aujourd'hui créer un nouveau support adapté à la fois à la lampe et au ventilateur qui refroidira la LED.

• Dimensions : 9cm x 9cm
• Matériau : Peuplier 5mm
• Fichiers :


Fichier SVG :

• Rendu :


Nous avons aussi découpé le haut de la boite pour permettre l'évacuation de l'air chaud.

• Fichiers :


Fichier SVG :

• Rendu :

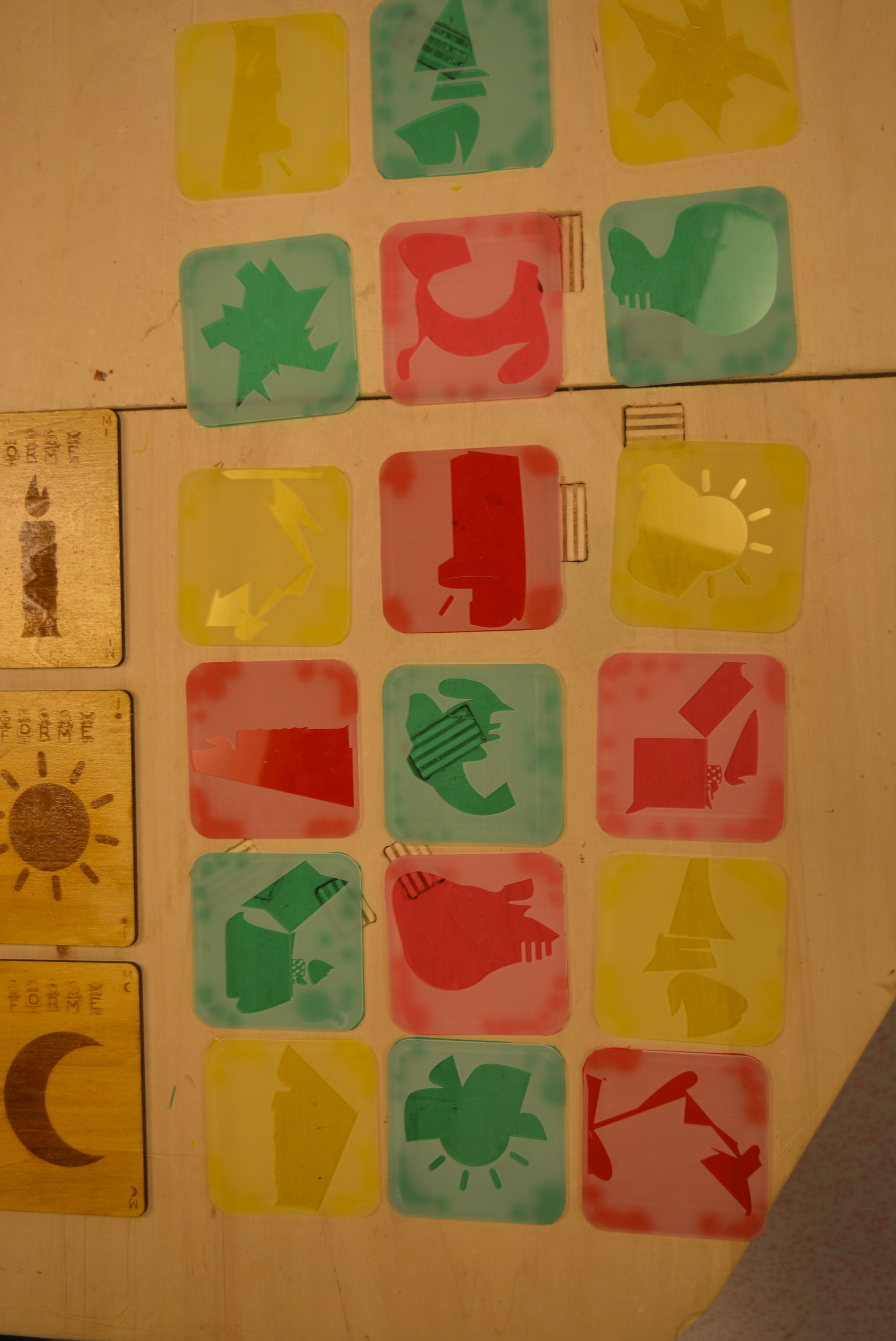

Nous après avoir découpé aux bonnes dimension les films colorés, nous les avons collé sur chacun des filtres. Nous avons ensuite enduis les cartes d'une nouvelle coche de vernis.

• Rendu :

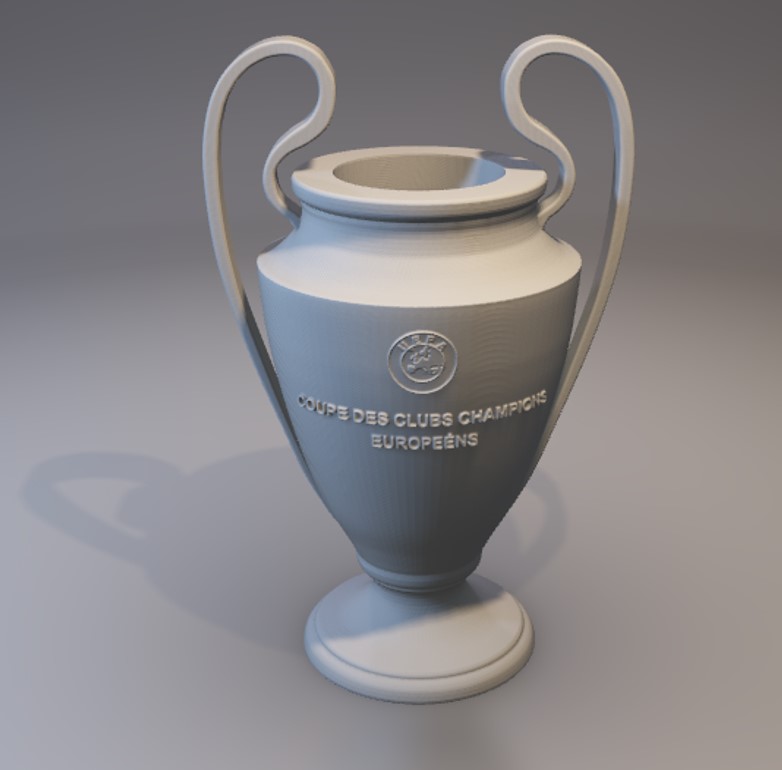

Nous construisons aujourd'hui les coupes servant de récompenses pour les enfants. Nous imprimons pour cela un fichier trouvé sur le site https://www.thingiverse.com/.

• Dimensions : 5 cm x 3 cm x 3 cm
• Matériau : ABS
• Aperçu :

• Fichier STL :000-atelier_jeu_colore-trophy_uefa.stl

Nous construisons aujourd'hui les coupes servant de récompenses pour les enfants. Nous imprimons pour cela un fichier trouvé sur le site https://www.thingiverse.com/. Nous avons changé de coupe car les oreilles de la précédente étaient trop fragiles.

• Dimensions : 2.2 cm x 3.8 cm x 4.2 cm
• Matériau : ABS
• Aperçu :

• Fichier STL :trophy_4_110511a.stl

Nous construisons également des cales afin de faire tenir les cartels debout.

• Dimensions : 2,450 cm x 4.095 cm
• Matériau : Bois 6mm
• Fichier : 001cales.zip 002cales.zip

Nous construisons également un support pour assurer le maintien de la boite.

• Dimensions : 16 cm x 16 cm
• Matériau : Bois 6mm
• Fichier :
