Transilluminator

*

On part sur un design de Boite UV plutôt qu’un vrai transilluminateur, comme ca on pourra aussi induire des mutations sur des levures/bactéries/champignons.

L’idée est de créer une boite ouvrable sur le devant, où l’on peut glisser une plaque de plexis avec le gel ou les bestioles à faire muter. Ensuite on referme la boite et on allume le TUV à côté (interrupteur hors de la boite), positionné au dessus du gel/de la boîte de petri. Ensuite si c’est une révélation de protéine sur gel on a plus qu’à prendre une photo, et si c’est pour induire des mutations on a juste a attendre un peu (fonction du protocole)

( Technique permettant de se passer d’un vrai socle et de construire l’armature nous même en utilisant le ballast (résistance) d’une lampe économique : http://www.galerie-photo.com/construire-insoleuse-uv-montage-tube.html )

Matériel

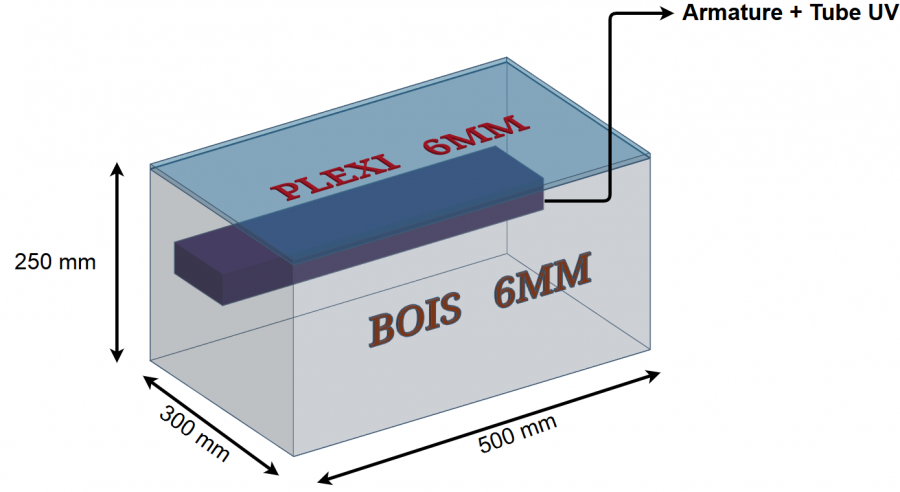

- Boite en bois 6mm dimension intérieures 500x250x300 avec rainure 3mm de profondeur et 4 de hauteur à 7cm en partant du bas dans les paneaux latéraux et celui du fond. Paneau supérieur en plexis

- Plaque plexis 3mm dimension 505x300mm (506x303mm) à glisser dans les rainures

Tube UV 15W : https://lampe.thellia.com/25-tuv-15w-8711500726179.html

Film anti-UV pour couvercle, Manutan

Set tube UV + armature, Conrad

Budget

Armature + lampe UV : 27,99€

Film anti UV 350x500mm : 46,50€

= 74.49€
