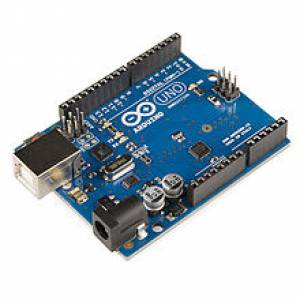

-Carte Arduino Uno

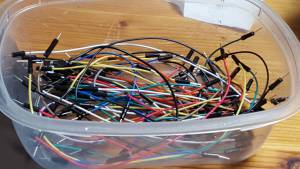

-fils électrique

-pinces crocodile

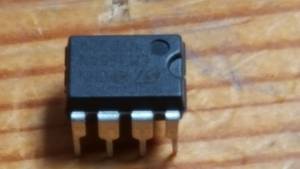

-Amplificateur opérationnel lM358

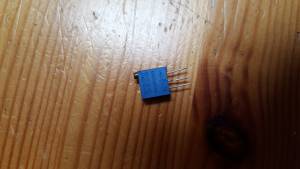

-potentiomètre

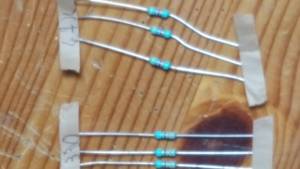

-résistances

Pour mesurer la tension, par un voltmètre sur l’Arduino :

Premièrement, on a essayé la configuration existante sur le site suivant :

https://www.allaboutcircuits.com/projects/make-a-digital-voltmeter-using-the-arduino/

Le voltmètre fonctionnait bien mais sans le LCD( liquid crystal display) pour visualiser la mesure. en utilisant la configuration existante sur le site officiel de l’Arduino, on est arrivé à faire fonctionner le LCD :

https://www.arduino.cc/en/Tutorial/HelloWorld

Ensuite on a adapté les deux codes pour avoir un voltmètre avec un affichage numérique qui fonctionne bien.

Pour conclure, on a rajouté un mini amplificateur, qu’on a utilisé comme suiveur pour augmenter l’impédance de L’Arduino, afin d’avoir une mesure plus précise.

http://www.st.com/content/st_com/en/products/amplifiers-and-comparators/operational-amplifiers-op-amps/standard-op-amps/lm358.html
