Ajout d'un écrou à l'intérieur d'une pièce imprimée en 3D
Il est possible de bloquer un écrou dans une pièce imprimée en 3D en ajoutant une pause dans le slicer.
1) Règle de conception du socket de l'écrou
Il faut augmenter la taille et l'épaisseur de l'écrou de 1mm. Par exemple, pour un écrou M8 :
| Écrou | Socket | |
| Épaisseur M8 | 6,30 mm | 7,30 mm |
| Longueur M8 | 12,85 mm | 13,85 mm |
2) Ajout d'une pause dans cura

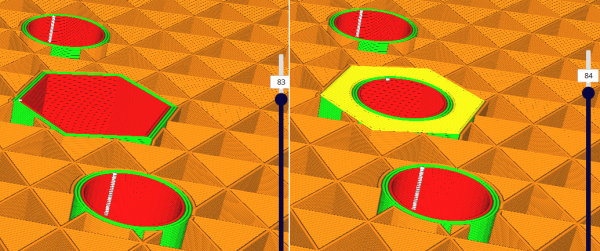

Dans cura, il faut trouver la couche où l'emplacement de l'écrou est recouvert.
Dans cet exemple, on peu voir que la couche charnière est la couche 84. Il faudra donc faire une pause à la couche 83

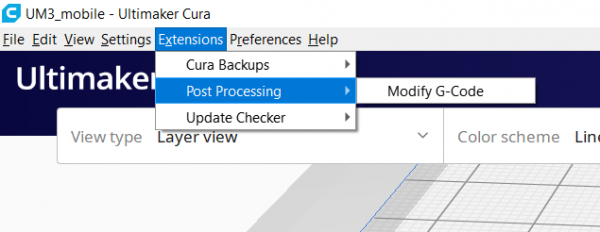

Pour ajouter une pause dans cura, il faut aller dans la barre des tâches : Extensions > Post Processing > Modify G-Code
Dans la fenêtre qui vient de s'ouvrir, cliquez sur Add a script > Pause at height

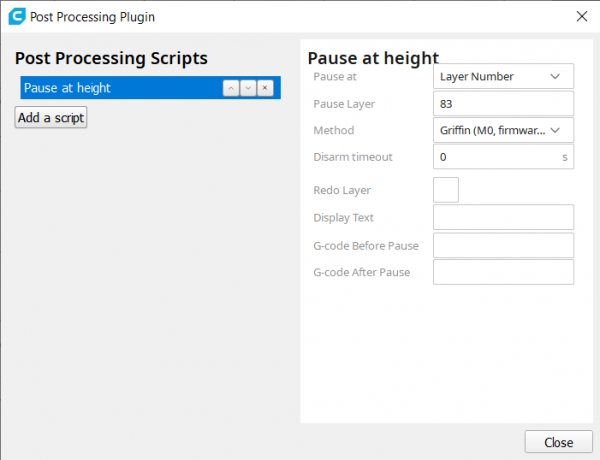

Configurez ensuite le script selon les besoins. Dans notre exemple, voici la configuration :
Il suffit ensuite de re-slicer le modèle puis de lancer l'impression normalement.
3) Lors de l'impression
L'imprimante va automatiquement se mettre en pause lorsque elle aura atteins la couche configuré.
C'est à ce moment là que vous pourrez insérer l'écrou.
Il suffit ensuite de reprendre l'impression de la pièce.
