<fc #ff0000>CAHIER DES CHARGES </fc>

<fc #4682b4>I. Contexte et définition du problème</fc>

- L’utilisateur

Un enfant âgé entre 6 à 8 ans mesure autour de 120 cm. A cet âge là, l’enfant est dans la phase d’apprentissage, de questionnement. Les enfants aiment rêver, explorer, manipuler, imiter l’adulte. Ils sont curieux de tout et ont une envie de découvrir, c’est l’âge de la scolarisation. Le social est aussi très important : il faut créer un climat de complicité, de confiance, d’être pris au sérieux. Il y a aussi une envie de compétition, de montrer sa force et de gagner le respect d’autrui. Et surtout, l’envie de s’amuser est très importante. C’est en prenant en compte toutes ces problématiques que nous avons conçu notre jeu.

- Un jeu concours

Il faut choisir une balle parmi 4 boules de même volume et en apparence identiques (il y a 4 couleurs de balles, pour les différencier). Un filet est placé sur une boîte, les balles sont sur le filet. Un écran est placé au dessus de la boîte, avec des petits objets métalliques (pendentifs, chaînes, grelots, cloches… on ne sait pas trop encore) qui pendent. Le but du jeu et de lancer la balle assez haut pour passer par le trou de l’écran du dessus et faire sortir la balle de l’atmosphère. Si tu réussis : t’as gagné Pour cela, le joueur doit choisir une balle, la poser sur le filet et passer la main dans la boîte pour la tirer vers le bas à travers le filet, afin que la balle prenne de l’élan pour toucher l’écran.

<fc #4682b4><fc #4682b4> II. Objectif du projet</fc></fc>

Deux fonctions principales :

- faire comprendre aux enfants les effets de la gravitation

- faire éprouver aux enfants les effets de la gravitation

Autres fonctions importantes :

- susciter le désir chez l’enfant

- plaire à l’œil

- faire attention à la sécurité de l’utilisateur

Création d’un dispositif qui permet de faire éprouver et comprendre les effets de la gravitation à des enfants, tout en les amusant.

<fc #4682b4> III. Contraintes/Limites</fc>

- la sécurité des enfants - utiliser les outils et matériaux présents au FabLab - respecter les dimensions de la boîte : 44x39x30 cm - il faut faire comprendre de manière explicite que c’est la gravité qu’on cherche à expliquer

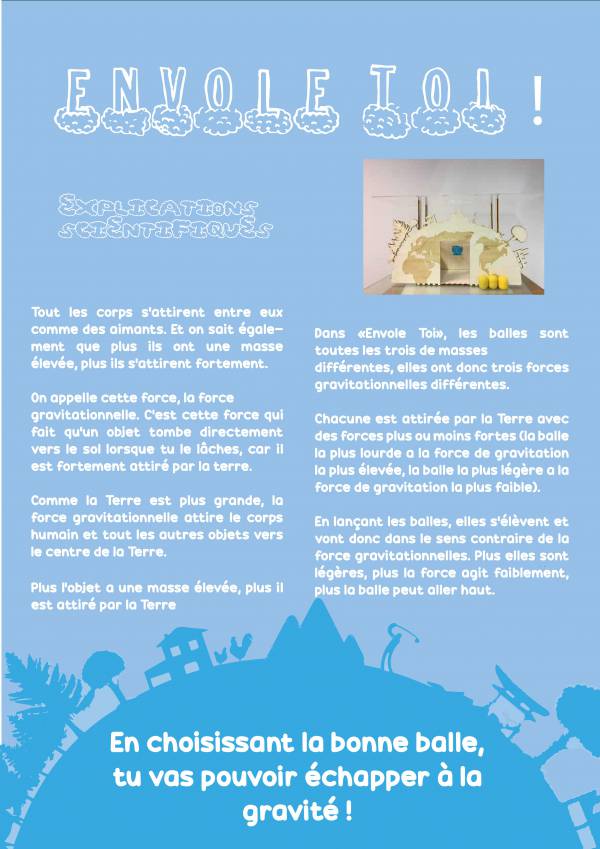

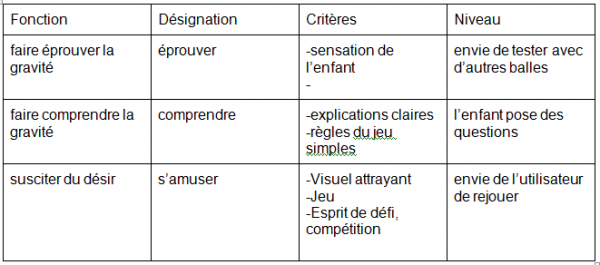

<fc #4682b4>IV. Description fonctionnelle des besoins </fc>

<fc #4682b4> V. Matériaux utilisés - Budget</fc>

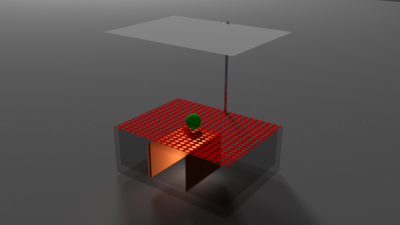

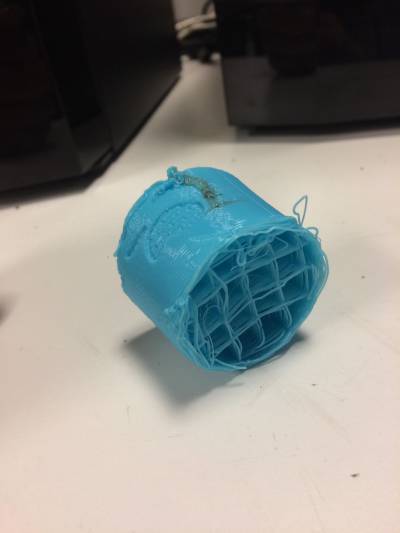

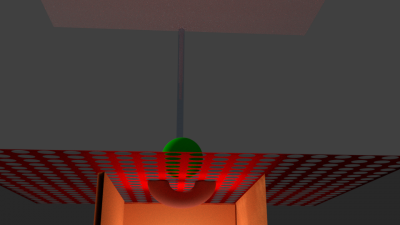

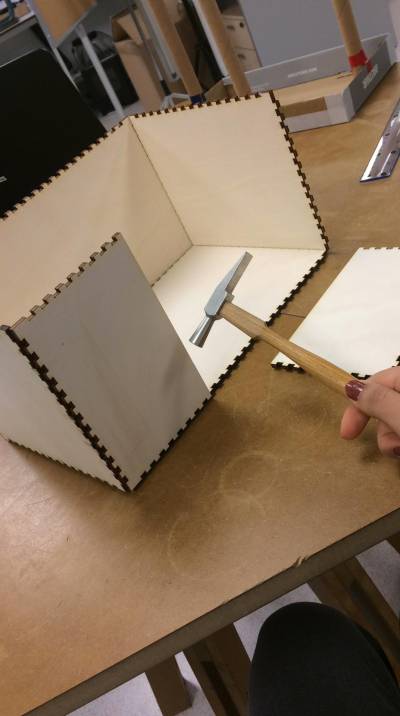

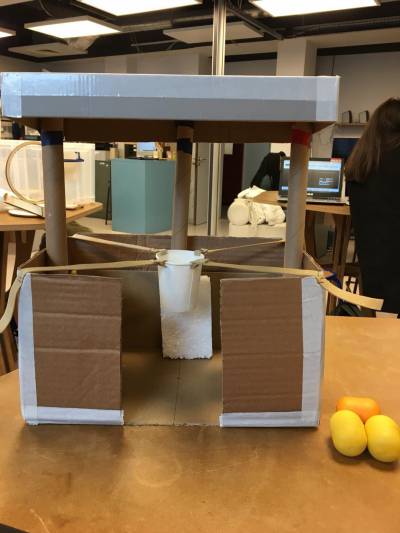

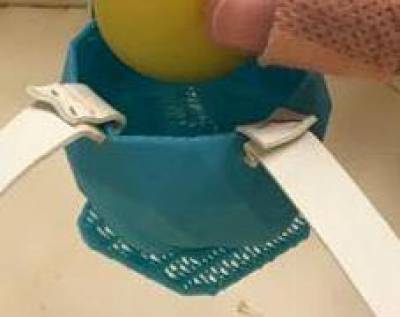

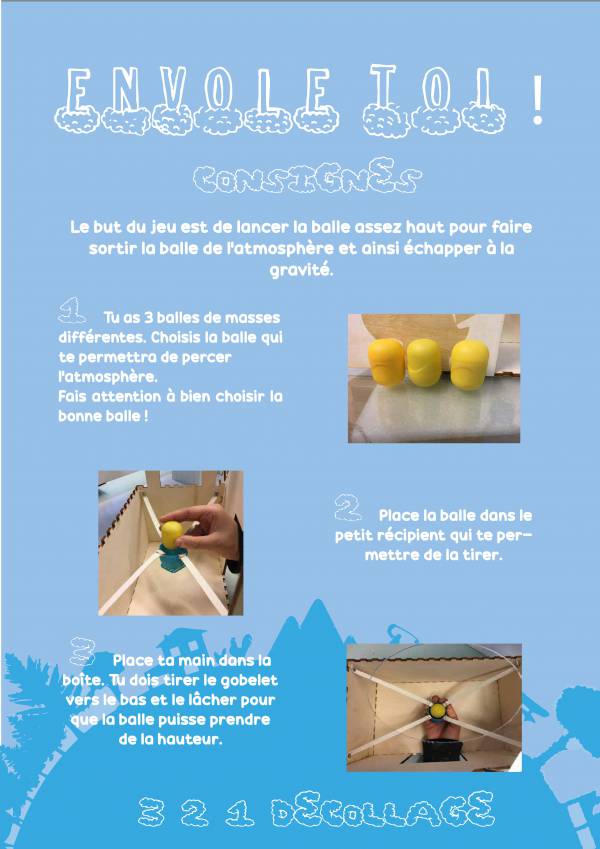

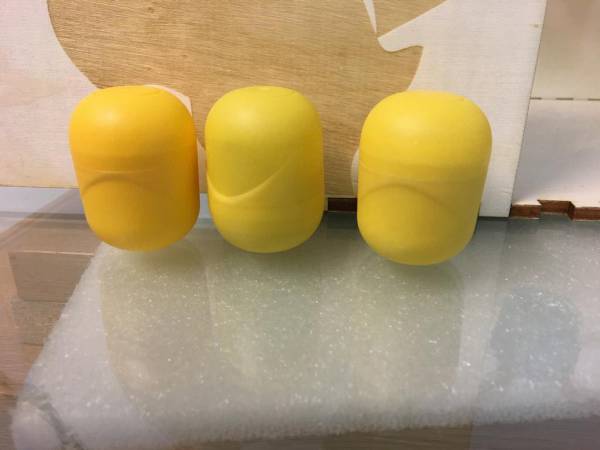

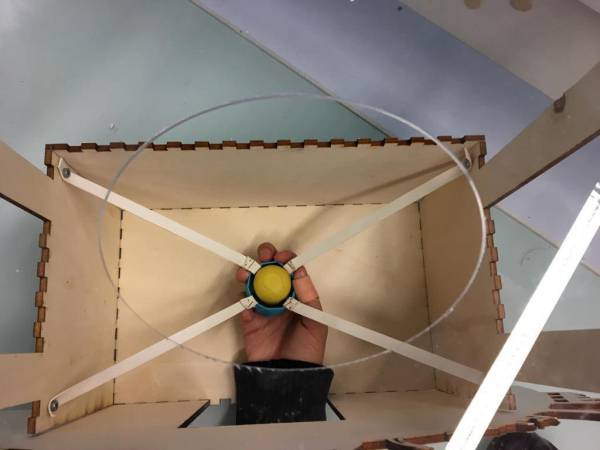

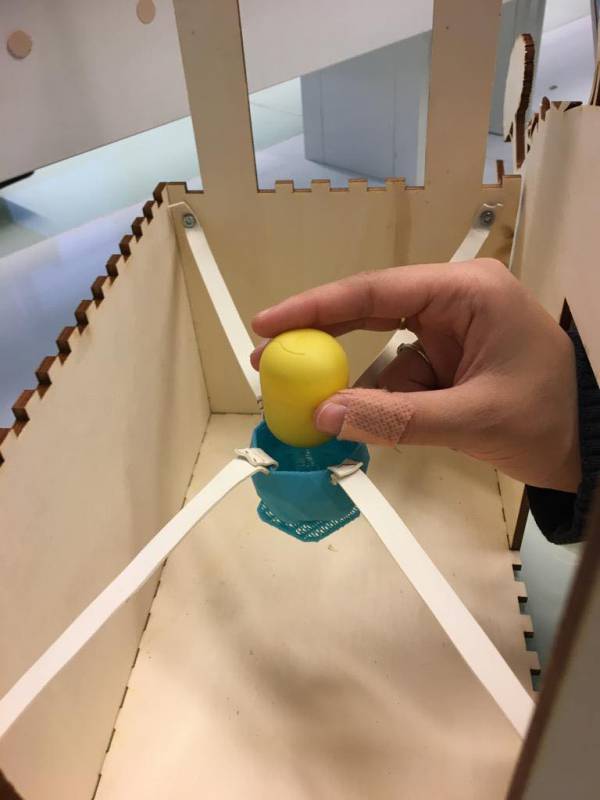

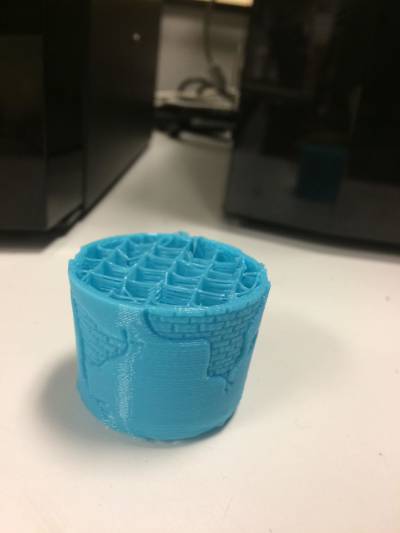

- contreplaqué CP 5mm (boîte): qte: 5 - prix unitaire: 3£ - prix: 15£ - Plexiglass PMMA 5mm (boîte): qte: 1 - prix unitaire: 5£ - prix: 5£ - colle forte/colle en bois: Fournie par le fablab - élastiques: Fournis par le fablab - verre/gobelet imprimé grâce à l’imprimante 3D - balles vides (balles de Kinder)

<fc #ff0000> AVANCEMENT DU PROJET </fc>

Compte rendu 03/10/2018

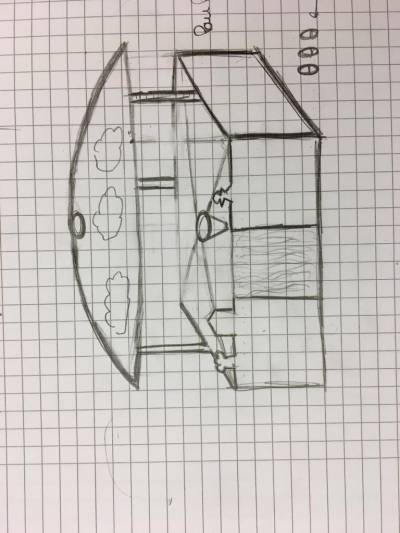

Premiere rédaction de cahier de charge:
