L'entrée en vigueur le 1er mars 2013 de la loi instaurant l'obligation d'un test de détection de consommation d'alcool, communément appelé éthylotest, à bord de chaque véhicule, a rendu ces objets encore plus omniprésents qu'ils ne l'étaient déjà. Cela nous a conduit à nous pencher sur leur fonctionnement, or le meilleur moyen de connaître un objet est de le reproduire soi même, ce à quoi nous nous attelons dans le cadre du projet ARE “Capteur de Gaz”. En l'occurrence le gaz sera les vapeurs d'alcool extrêmement volatiles et pouvant donc être captées relativement facilement.

• LY Mahomed Farid : ly.farid@gmail.com
• ROMANO-COTELLI Antoine : t.brisson95@gmail.com
• OUAHRANI Paul : paul.ouahrani@etu.upmc.fr
• BERTHO Sébastien : sebastien.bertho@etu.upmc.fr

Journal de bord

• Capteur de gaz MQ-3
• 3 paires de LED de couleurs différentes
• Plateforme de contrôle Arduino
• Tube PVC
• Thermomètre compatible Arduino
• Capteur d'humidité compatible Arduino
• Afficheur LCD LMB0820

• Capteur de gaz MQ-3 5,82$ sans compter les frais de livraison.

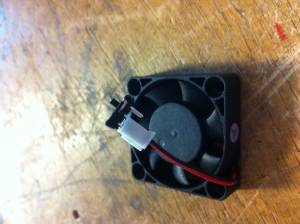

• Mini ventilateur 40x40x10mm 1,67€ avec livraison gratuite.
• Thermomètre + Capteur d'humidité 6,5€
• Tube en PVC à découper le suivant de diamètre 40mm (idéal pour la taille des ventilateurs) 2,25€.
• Afficheur LCD LMB0820 7,95€
• Le reste du matériel pouvant être trouvé au FabLab, le matériel devrait avoir un coût total situé entre 25 et 30€.
• Bois pour la réalisation de la boîte.

• Test du MQ-3 : lors de l'absence de l'alcool la valeur affichée est proche de 1023 puis diminue avec la présence d'alcool. Au deuxième test la valeur affichée en absence d'alcool est proche de 0 et augmente avec la présence d'alcool.

• On a mesuré la résistance aux bornes du capteur en l'absence d'alcool et on trouve 32ohm ce qui correspond à la valeur donnée par le constructeur.

• Test MQ-3 + Capteur : plusieurs essais faits avec l'écran qui fonctionne parfaitement. Cependant après branchement du MQ-3 les valeurs affichées varient très fortement mais restent presque cohérentes puisqu'en présence d'alcool fort elles varient de 600 à 1023 et en absence d'alcool les valeurs varient de 30 à 450.

• Test final avec le MQ-3, les valeurs sont cohérentes mais aucune formule de conversion en mg/L n'a été trouvée.

• Capteur température et humidité
• support capteur de gaz

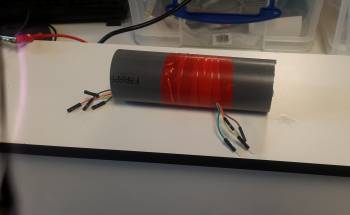

• contenant éthylotest

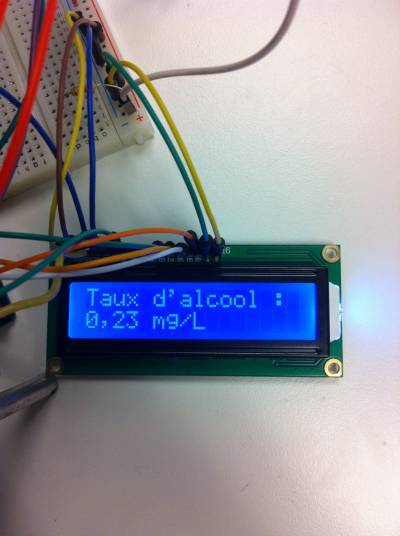

• Ecran LCD + Capteur MQ-3
• Montage

• Guide (quasi) complet de l'Arduino en français
• http://www.pobot.org/+-Arduino-+.html
• Ressources explicatives en Arduino
• Guide de OpenSCAD, très complet pour apprendre les bases, en français.
• Exemple programme Arduino Capteur humidité
• Tutoriels Arduino
• Guide des fonctionnalités Arduino
• https://learn.adafruit.com/assets/2364
• http://applied-electronics-ldv.eu/spain/products/
• Branchement écran LCD
