Projet porté par Gourdet Hadrien (gourdethadrien@gmail.com) / Vilfroy Seanan (seananvilfroy@yahoo.fr) / Kamache Mohand (jumokam@hotmail.fr)

Date du projet (ARE-gravité): 06 mars jusqu-au 11 avril

But du projet:Représenter l'effet de transit planétaire pour la détection d'une exoplanète

Journal de bord:

—–Séance 1 (6 mars) - espace prototypage(2h/16h-18h)—–

- Choix d'une exoplanète: HD 17156 b

- Détermination des paramètres décrivant la trajectoire de la planète autour de son astre + schématisation

—–Séance 2 (22 mars) - espace protypage(2h/15h-17h)—–

- Achat de 2 PMMA de 3 mm d'épaiseur à 13 euros l'unité

- Ajustement du plan de découpe pour une des 2 plaques

- Utilisation de la découpeuse laser dans le but de créer notre trajectoire elliptique

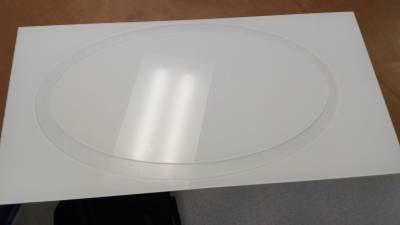

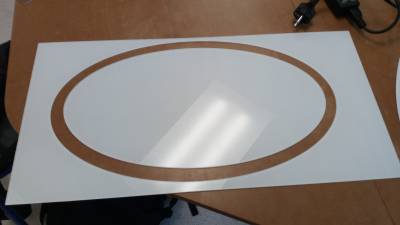

=⇒ Photo du découpage

—–Séance 3 (23 mars) - espace prototypage(3h/14h-17h)—–

- Utilisation de l'imprimante 3D afin de réaliser une sphère qui fera office de planète. Et cette pièce sera composée d'une sphère creusée où l'on placera 2 aimants de dimension 10mm de diamètre sur 2mm de hauteur (forme cylindrique) ainsi que 2 embouts qui serviront à clore le tout afin de former une sphère parfaite

moda_lisaton_de_plana_te.stl_pour_imprimante.zip

- Suite a la première impression, nous avons décider de recommencer la création de la pièce, en effet la partie inférieure supposée creusée de 2mm n'a pas été réalisée avec succès (cf photo) De ce fait, nous avons conclu qu'il serai plus judicieux de faire la sphère en 2 demi sphères que nous allons coller par la suite. Les mesures sont les mêmes.

moda_lisaton_de_plana_te.zip

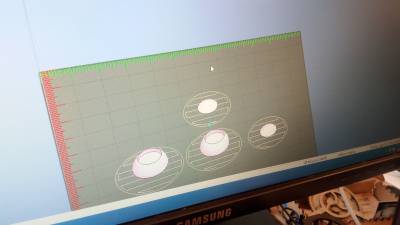

Images de la modélisation sous Openscad (Virtuelle et réelle) =⇒

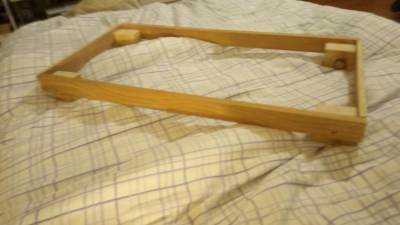

A la maison réalisation de la structure de la maquette qui est un coffrage en bois et réalisation de la bobine

—–Séance 4 (30 mars) - espace prototypage(3h/14h-17h)—–

Test et compréhension du fonctionnement précis de la plaque arduino UNO

Vérification des branchements pour connecter une photorésistance avec la plaque arduino UNO

—–Séance 5 (6 avril) - espace prototypage(3h/14h-17h)—–

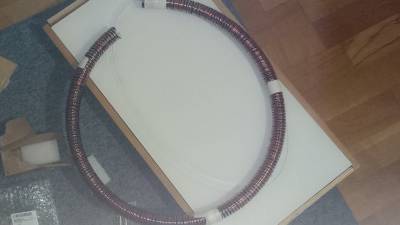

Assemblage de la structure de la maquette et récupération de notre bobine de cuivre sur le tuyau

Test du système pour faire bouger notre planète qui a été un échec et selon notre analyse, on a un manque de puissance de la part du GBF.

Réflexion sur une autre solution: Utilisation du principe du train magnétique avec l'utilisation d'une pile avec des aimant aux extrémités et cet ensemble est mise dans une bobine de cuivre.
