FablabSU

Porteur du projet

Josselin DOC (josselin.doc@etu.upmc.fr)

Objectif

Réaliser un flocon lumineux en bois et plexiglas

Machines et matériel

• Logiciel Inkscape
• Découpeuse laser
• Matériel électronique
• Bois
• Plexiglas
• 8 Leds vertes
• 1 Led rouge
• 8 Leds bleues
• 6 résistances de 220 Ω

Procédé

• Le flocon est en plexiglas gravé incorporé dans une plaque de bois coupée à la forme du flocon.
• Une deuxième plaque de bois est collée en dessous afin de créer un support. Celui-ci est percé afin de placer des leds.
• On place ensuite une deuxième plaque identique en dessous pour avoir l'épaisseur nécessaire à la pose des leds.
• Les leds sont branchées sur un circuit placé dans une boite en dessous du flocon.
• Ce procédé est réalisable avec des formes diverses et variées.

Journal de bord

• 08/10/18 : Découpe des plaques en plexiglas et bois. Création du fichier Inkscape de la boite à mettre en dessous. Reste la boite à créer et une plaque percée pour les leds à ajouter. Reste également à mettre le circuit de leds, celui-ci sera un croisement entre branchement en série qui nécessite une grande tension et branchement en parallèle qui nécessite une grande intensité. Il y aura plusieurs circuits en parallèle branchés en série.

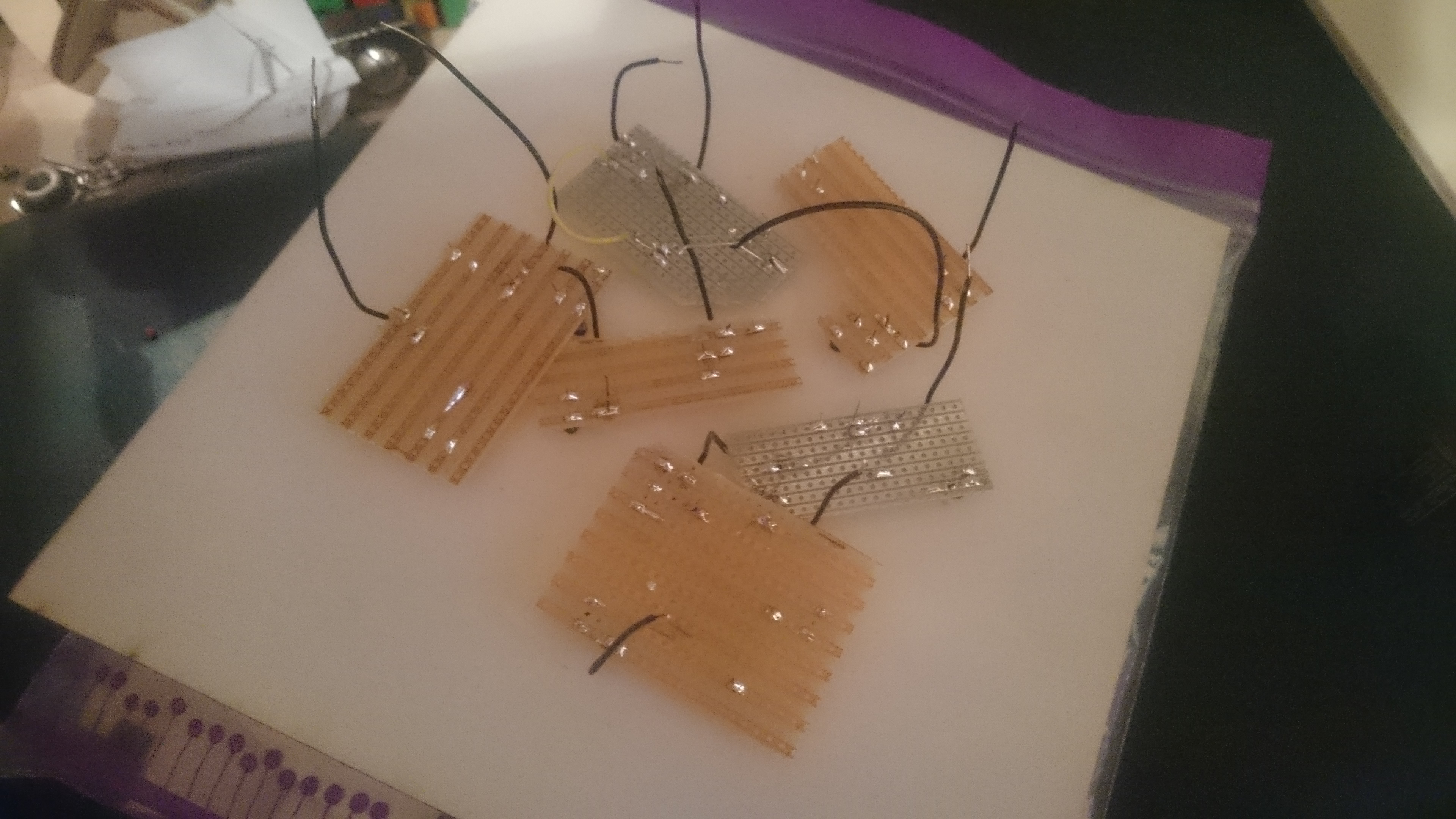

• 15/11/18 : Réalisation du circuit avec les leds sur breadboard. Soudure des leds sur plaquettes Veroboard. Découpe de la boite et montage. Ajout de l'interrupteur.

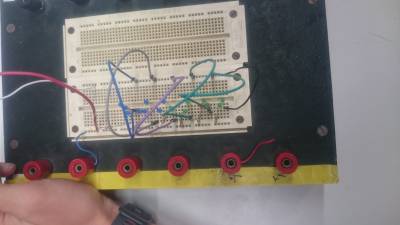

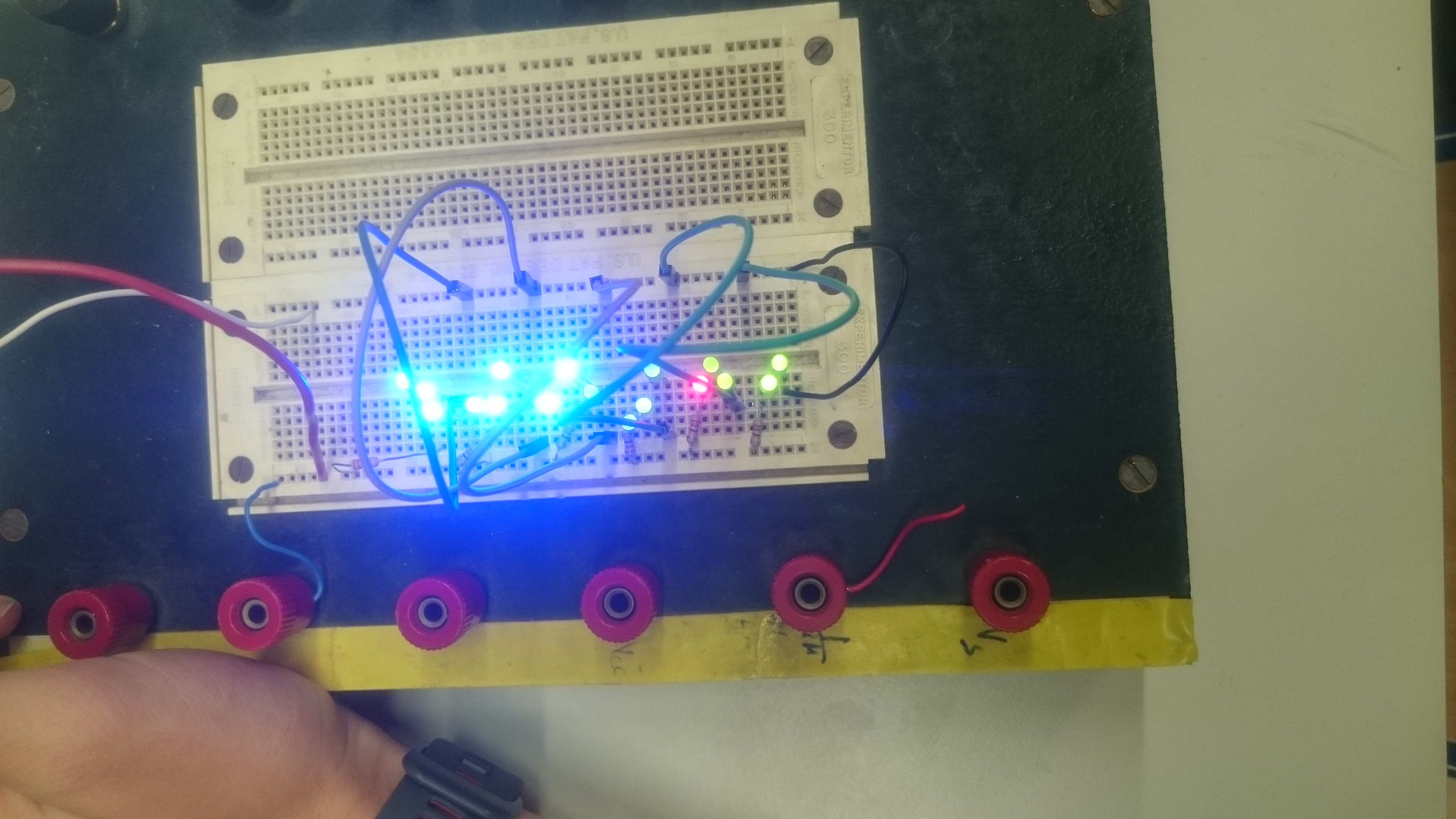

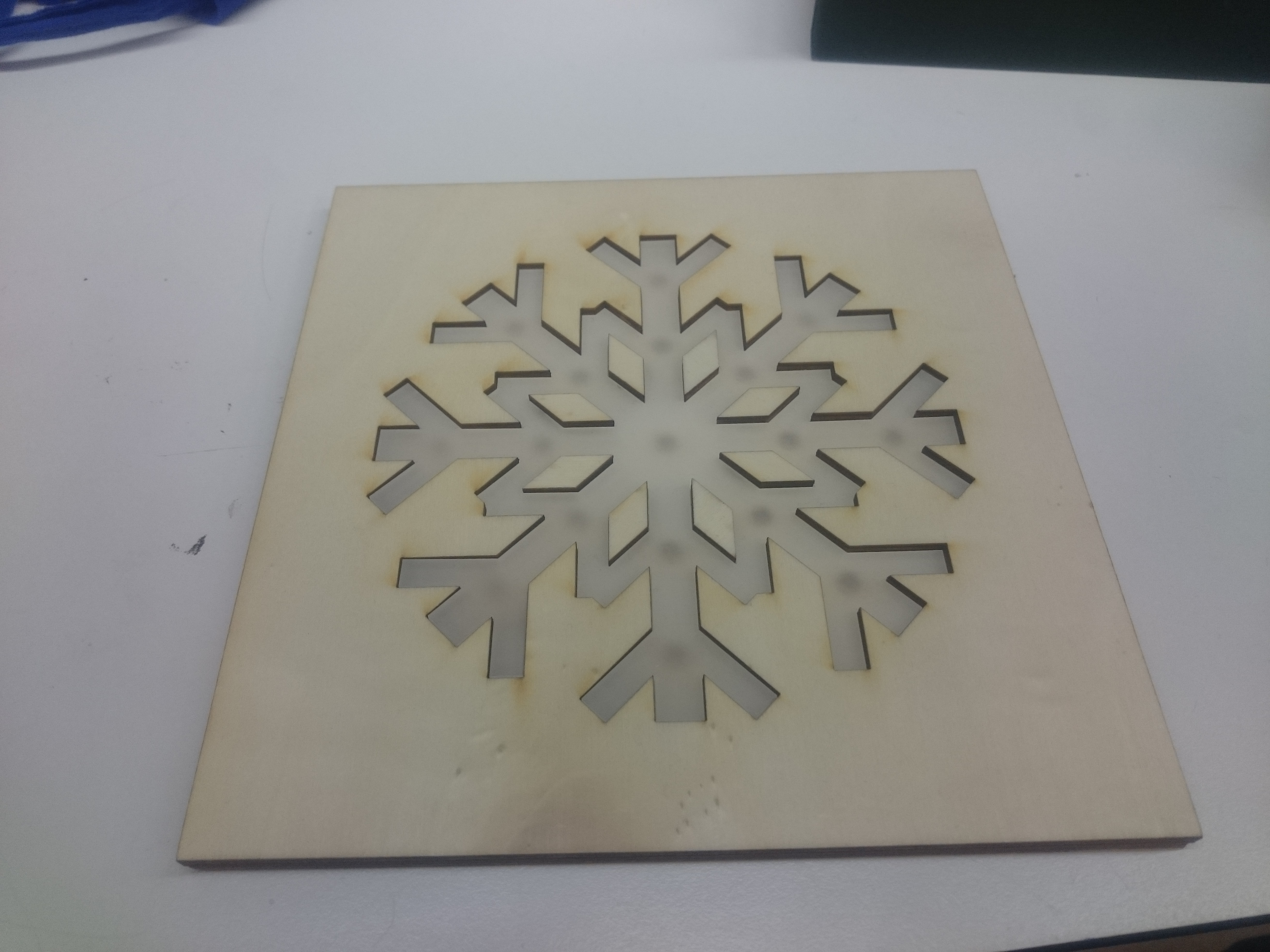

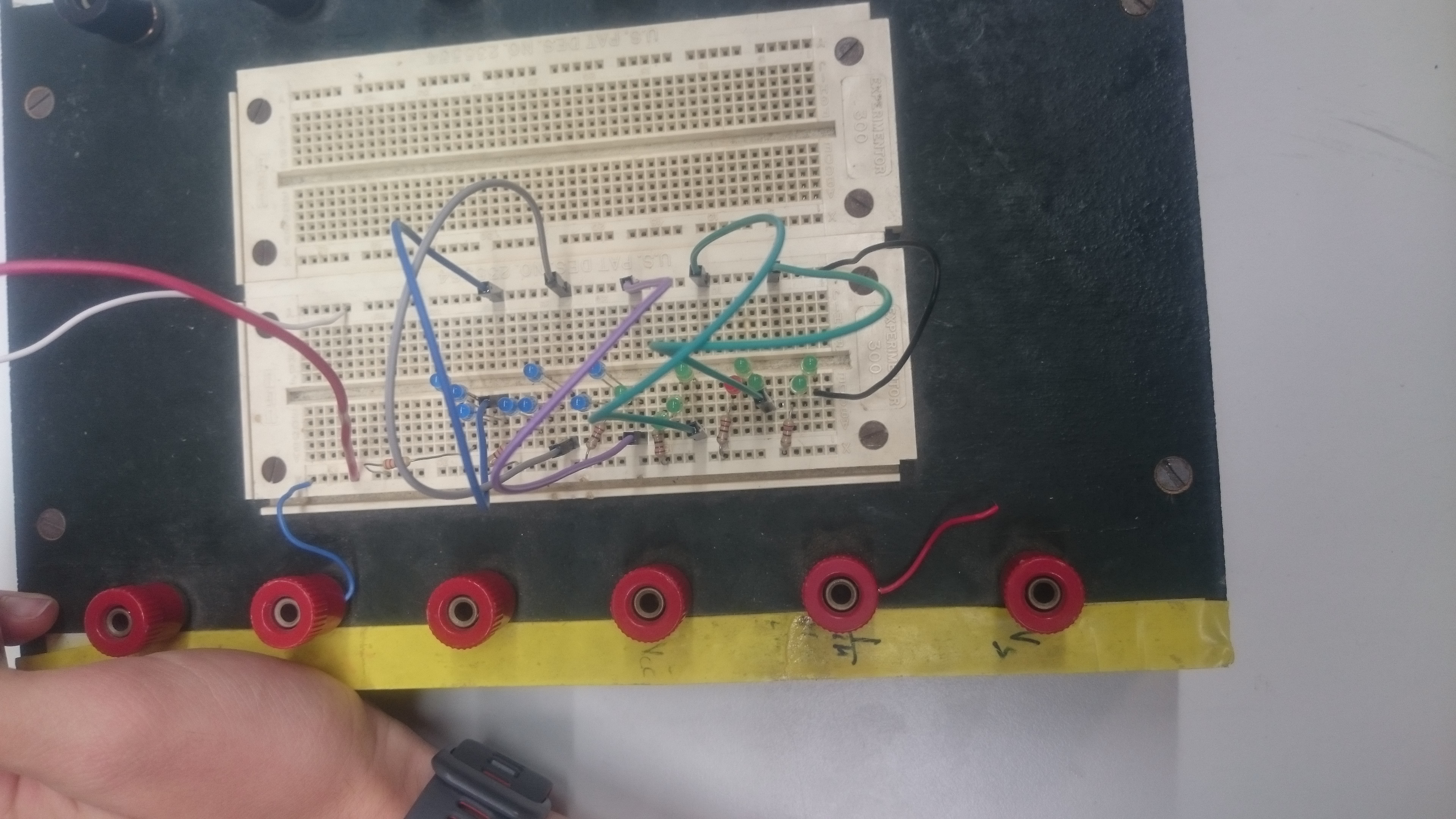

Flocon incrusté dans le bois Circuit sur breadboard Circuit allumé Circuit apposé au dos du flocon
