Le but de ce projet est de créer des jetons pour une animation.

Élèves de l'école Polytech' Sorbonne, nous participons à la campagne pour l'élection du BDE 2019, dans laquelle les jetons ont un rôle majeur.

En effet, diverses activités permettront de gagner des jetons qui eux même permettront de tourner une roue pour gagner des lots.

Nous allons tenter de réaliser des jetons gravés avec le logo de notre association.

27/02 :

I/ Phase de Tests :

1. 1/ Début des tests de découpe pour connaître la durée de gravure et de découpe d'un jeton pour évaluer le temps pour une planche complète de jetons.

1. 2/ Test de plusieurs méthodes de découpe/gravure/design pour optimiser le temps de production de la centaine de jetons espérée.

 Figure 1.a : Tests de design (Capture du fichier .svg légendé)

tout_doux_liste_tests.rar

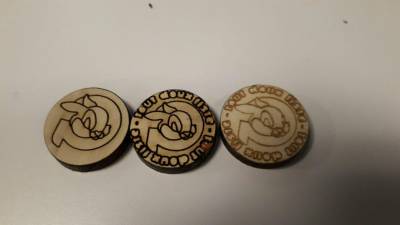

 Figure 1.b : Photo des tests

01/03 :

II/ Design final :

Figure 2.a : Design final (Capture fichier .svg)

 - 1/ Les traits en noir (qui étaient à l'origine une surface) ont été retravaillés et transformés en traits fins de manière à pouvoir être découpé.

        - Une découpe prend en effet moins de temps qu'une gravure, ainsi on use moins le filtre de la découpeuse laser.

        - Les écritures circulaires autour du logo étant trop longues à découpées, elles ont été abandonnées.

 - 2/ Découpe de 80 éléments dans une planche de contre-plaqué 5mm.

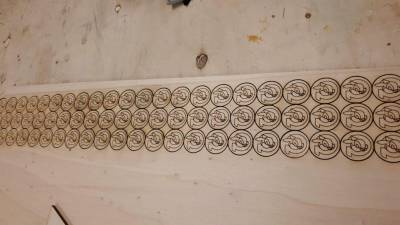

Figure 2.a : Photo de la production final

06/03 :

III/ Bilan du projet :

1. 1/ Gravure ou Découpe ?

1. Grâce à ce projet, nous avons appris qu'il est possible de faire une pseudo gravure avec une découpe non complète.

1. Cette découpe non complète nécessite de passer les surfaces de gravure en traits.

1. L'objectif principal est d'optimiser le temps d'utilisation de la découpeuse Lazer.

1. 2/ Mise à jour du Wiki.

Découpeuse laser (Trotec Speedy 100)
