Porteur(s) du projet: Lampe intelligente
Biampinga Yann-Daniel (contact : yann_biampinga@hotmail.fr)

• * Pauline BEALU (contact : pauline.bealu@gmail.com)

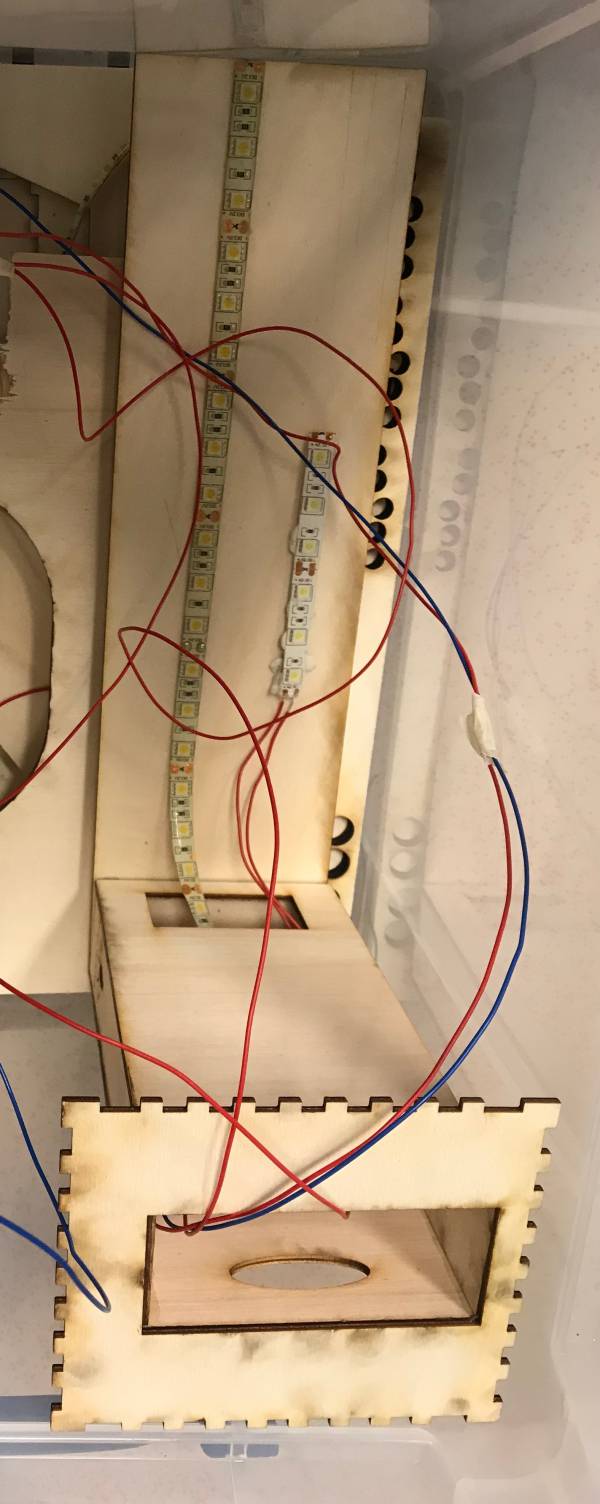

  Date de début : Septembre/2018-2019. ====== Description du projet ====== Le sujet du devoir était de concevoir un dispositif possédant un ou plusieurs capteurs à partir d'Arduino. Nous avons choisi comme dispositif une lampe de bureau intelligente dont l'éclairage varie en fonction de la luminosité de la pièce mais aussi en fonction de l'heure. Si on se situe à un l'intervalle entre 8 heures et 14 heures la lampe émettra une lumière blanche. Dans le cas où on se situe à un intervalle entre 14 heures et 23 heures la lampe émettra une lumière douce orangé. ====== Liste de Matériel ====== - une lampe en bois - normes électriques - LED - carte Arduino UNO - module RTC - capteur de luminosité - Câble Connexion Jack Mâle Ruban LED 12V ====== Codes pour le capteur de luminosité ====== (On a enlevé les accolades pour plus de lisibilité) Le code pour le capteur de luminosité : <code> {int photocellPin = 0; the cell and 10K pulldown are connected to a0 Ici l'information du capteur sera envoyé à la pin A0
  int photocellReading; the analog reading from the analog resistor Ici on devra lire l'information void setup(void) We'll send debugging information via the Serial monitor Serial.begin(9600); void loop(void) photocellReading = analogRead(photocellPin); Serial.print(“Analog reading = ”); Serial.print(photocellReading); the raw analog reading We'll have a few threshholds, qualitatively determined if ¹⁾ Serial.println(“ - Noir total”); affiche dans le terminal “noir total” Si la luminosité est comprise entre 0 et 690 → afficher noir total else if ²⁾ Si la luminosité est compris entre 690 et 890 → afficher sombre Serial.println(“ - Sombre”); affiche dans le terminal “sombre” else if ³⁾ Sinon → afficher lumineux Serial.println(“ - Lumineux”); affiche dans le terminal “lumineux” delay(3000); } </code> ====== Code pour le RTC ====== { #include <Wire.h> #include “RTClib.h” #define BUFFER_SIZE 20 #define VERSION “1.0” RTC object RTC_DS1307 RTC; Buffer for incoming data char serial_buffer[BUFFER_SIZE]; int buffer_position; void setup() Serial.begin(9600); Wire.begin(); RTC.begin(); buffer_position = 0; void loop() Wait for incoming data on serial port if (Serial.available() > 0) { Read the incoming character char incoming_char = Serial.read(); End of line? if(incoming_char == '\n') Parse the command ## if(serial_buffer[0] == '#' && serial_buffer[1] == '#') Serial.println(“!!”); ?V else if(serial_buffer[0] == '?' && serial_buffer[1] == 'V') Serial.println(VERSION); ?T else if(serial_buffer[0] == '?' && serial_buffer[1] == 'T') DateTime now = RTC.now(); char time_string[20]; sprintf(time_string, “%02d/%02d/%d %02d:%02d:%02d”, now.day(), now.month(), now.year(), now.hour(), now.minute(), now.second()); Serial.println(time_string); !T else if(serial_buffer[0] == '!' && serial_buffer[1] == 'T') String time_string = String(serial_buffer); int day = time_string.substring(2, 4).toInt(); initialisation du jour int month = time_string.substring(4, 6).toInt(); initialisation du mois int year = time_string.substring(6, 10).toInt(); initialisation du l'année int hour = time_string.substring(10, 12).toInt(); initialisation de l'heure int minute = time_string.substring(12, 14).toInt(); initialisation des minutes

int second = time_string.substring(14, 16).toInt();

      DateTime set_time = DateTime(year, month, day, hour, minute, second);
      RTC.adjust(set_time);
      Serial.println("OK");


    // Reset the buffer
    buffer_position = 0;


  // Carriage return, do nothing
  else if(incoming_char == '\r');

  // Normal character
  else

    // Buffer full, we need to reset it
    if(buffer_position == BUFFER_SIZE - 1) buffer_position = 0;

    // Store the character in the buffer and move the index
    serial_buffer[buffer_position] = incoming_char;
    buffer_position++;
  }

Code final

Serial.begin(9600);
Wire.begin();
rtc.begin();
pinMode(L1, OUTPUT); //L1 est une broche de sortie
pinMode(L2, OUTPUT);


photocellReading = analogRead(photocellPin);
Serial.print("Analog reading = ");
Serial.print(photocellReading); // the raw analog reading
// We'll have a few threshholds, qualitatively determined

if ((photocellReading > 300) && (photocellReading < 500 )) {          ** Si luminosité telle que x>300 et x<450 -> environnement noir total **
  Serial.println(" - Noir total");
  }
 else if ((photocellReading > 500) && (photocellReading < 780 )) {      ** Si luminosité telle que x>300 et x<450 -> environnement sombre **
  Serial.println(" - Sombre");
}

 else if ((photocellReading > 780) && (photocellReading < 1000 )) {       ** Si luminosité telle que x>300 et x<450 -> environnement lumineux **
  Serial.println(" - Lumineux");

 }
delay(5000);       ** répéter avec un delay de 5000 **


   digitalWrite(L2, HIGH); //allumer lampe jaune
   digitalWrite(L1, LOW);   //éteindre lampe blanche          ** Si luminosité telle que x>300 et x<700 et qu'il est entre 20 et 23h59 -> allumer lumière jaune et éteindre lumière blanche **
 }

 }  else if ((photocellReading > 300) && (photocellReading < 700 ) && (now.hour() == 14) || (now.hour() == 15 )  || (now.hour() == 16)  || (now.hour() == 17) || (now.hour() == 18) || (now.hour() == 19))
  {
    //
    digitalWrite(L1, HIGH); // allumer lumière blanche
   digitalWrite(L2, LOW); // éteindre lumière jaune     ** Si luminosité telle que x>300 et x<700 et qu'il est entre 14 et 19h59 -> allumer lumière blanche éteindre lumière jaune**
  }

   else
  {
   //
   digitalWrite (L1, LOW); //éteindre la lampe blanche
   digitalWrite(L2, LOW);  //éteindre la lampe jaune                     ** Si aucune des ces conditions correspondent, éteindre les lumières blanche et jaune **

Journal de bord
