Porteurs du projet :
BIKOU Angie-Sofia (contact : bikou.angie@outlook.com)

• *HOUIRE Ulrich (contact : Ulrich_Houire@outlook.fr)
  BORGIOLI Leonardo (contact : borgioli27@gmail.com)
  SUBRAMANIAM Mayura** (contact : mayura.s@outlook.com)


• Date de début : Février 2018
• Les objectifs de ce projet : Le but est de créer un objet permettant de faire comprendre la physique du glissement à enfants âgés de 6 à 12 ans.
• Date de fin estimée : Avril 2018.

Nous avons constitué notre groupe et commencé à réfléchir à différentes manières d'aborder la physique du glissement afin qu'un enfant puisse la comprendre intuitivement.

Nous nous sommes réunis afin de construire la maquette du projet Courses de luges sur lequel nous voulions travailler au départ :

Voici les 3 autres projets individuels imaginés par chacun d'entre nous :

Cette semaine, nous avons décidé de partir sur un projet s'éloignant de Courses de luges : nous allons plus ou moins combiner les projets cités plus haut pour créer un jeu de palets comprenant différentes pistes (3 couloirs de chaque côté, avec un matériau différent par piste). Nous avons commencé à réfléchir aux matériaux que nous allons utiliser. Nous retenons pour l'instant ceux là : savon, coton, téflon, plume, gomme, polymère et métal. Nous allons également inclure un mini-atelier handspinner qui permettra aux enfants de construire leur propre jouet en appliquant les connaissances qu'ils auront acquis grâce à notre jeu de palets afin de créer le handspinner le plus rapide et provoquant le moins de frottement.

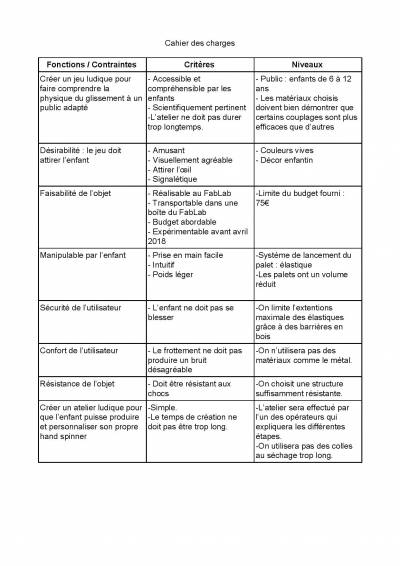

Nous avons également travaillé sur le cahier des charges. Le problème le plus récurrent était d'assurer un confort absolu pour l'utilisateur : il doit à la fois pouvoir s'amuser le plus possible tout en étant en sécurité. Ainsi le jeu doit être ni trop facile ni trop dur pour que cela soit amusant pour l'enfant (l'enjeu sera d'avoir ça pour des clients avec une grande variance d'âge), tout en étant agréable pour l'utilisateur (ex. on ne pourra pas utiliser des matériaux qui lors du glissement, produiront un bruit strident) et sécuritaire.

Lors de la réalisation de la maquette différentes problématiques ont émergé : doit-on faire une seule ligne de but, commune aux deux participants ou doit-on faire deux lignes de but, séparées par un filet ? La première option assurera une plus grande interaction entre les participants mais risque de rendre l'atelier plus désordonné alors que la deuxième option fera le contraire. La question est encore ouverte.

Cette semaine nous avons lancé une réflexion sur les dimensions et les matériaux du dispositif afin de commencer à construire notre projet.

• Il nous faudrait un support un bois d'1,20 mètre sur lequel on posera le reste du dispositif. Ce support devra être limité par des surfaces afin d'empêcher les palets de tomber par terre (2-3 cm). Ils doivent être assez petits pour ne pas gêner le joueur dans ses mouvements. Cette paroi servira également à éviter que l'enfant ne tire trop fort sur l'élastique (qui sert à lancer le palet) et donc de le rompre ou de “tricher”.

• Le palet serait en bois (ou un autre matériau solide et peu coûteux) et on collerait en dessous un tissu du matériau souhaité pour tester les différents couplages possible avec les pistes. Chaque joueur dispose de 3 palets par piste, soit 9 au total. Nous devrons donc en construire 18. Rayon = 2 cm ; hauteur = 1.5 cm ; circonférence = 12.57 cm. On inscrira le nom du matériau sur le palet pour que l'enfant sache ce que c'est.

• Un filet au milieu empêchera les palets de passer du côté du joueur adverse. Néanmoins, les “portes” dans lequel le joueur doit lancer son palet pour marquer un but seront en verre ou en plastique transparent afin que les deux joueurs aient une vision de l'ensemble du terrain.

• Pour l'aspect esthétique, on va décorer chacune des trois pistes avec un thème différent (exemple : la piste en bois aurait pour thème la forêt).

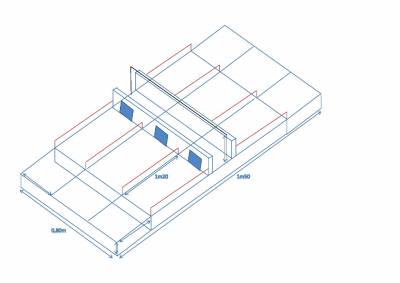

Voici un schéma qui illustre le projet actuel :

Nous nous sommes réunis tous les quatre afin de pouvoir déterminer quels matériaux nous allions utiliser, leurs dimensions (cf la liste des matériaux), et se mettre d'accord sur l'aspect et le fonctionnement de notre jeu. Nous avons également discuté de la manière dont nous allions le construire, sujet sur lequel nous rencontrons quelques soucis.

• Il y aura trois pistes pour chaque joueur avec 3 thèmes différents : le thème “plage/mer” pour la piste savonnée, le thème forêt pour la piste en bois, et le thème urbain (une route) pour la piste en jean. Nous pensons pour le moment distribuer 9 palets à chaque joueur mais ce nombre est susceptible d'être modifié.
• Un filet semble être difficile à mettre en place, c'est pourquoi nous envisageons à la place un système de récupération via un trou : une fois que l'enfant a réussi à lancer son palet jusqu'à la petite porte, son palet tombe dans un trou, et peut ensuite être récupéré à la main. (Le jeu sera sûrement posé sur une table, donc le palet ne tombera pas par terre)
• Nous souhaiterons créer des palets en bois, mais nous ignorons comment découper la planche de bois de manière à avoir une forme de cylindre.
• Au lieu d'avoir une paroi empêchant l'enfant de tirer l'élastique trop loin, nous pourrions mettre une simple petite surface surélevée, ce qui serait plus esthétique. Cette surface pourrait être à un endroit différent en fonction de piste.
• Afin d'impliquer davantage l'enfant lors de la mise en pratique du jeu de palets, nous pensons mettre en place un système de classement où l'on notera les performances des enfants arrivant le plus rapidement à effectuer la tâche demandée. Une telle classification a pour but de stimuler l'esprit de compétition de l'enfant en plein développement à cet âge et lui donner envie d'améliorer son chrono en rejouant une nouvelle fois à notre disposition de palets.

Voici le schéma du dispositif avec le système de récupération à la place du filet :

Cette semaine, nous avons affiné notre idée d'atelier de création d'handspinner. En effet, après avoir participé au jeu de palets avec un de ses camarades, l'enfant sera récompensé dans l'atelier handspinner. Il découpera lui-même le carton pré-détaillé et fabriquera son propre jouet. L'enfant devait au départ vérifier les connaissances qu'il aurait acquises durant l'exercice du jeu de palets tout en repartant avec un bon souvenir de cette expérience ludique et amusante.

Dans en premier temps, nous voulions nous lancer dans un atelier de création d'handspinner où l'enfant pourrait choisir les matériaux constituant son jouet, matériaux qui auraient maximiser les glissements entre les 2 surfaces planes du handspinner. Malheureusement, la technologie du handspinner permettant le glissement dépend en fait d'un petit disque d'une surface de l'ordre du millimètres, il paraît donc difficile de fabriquer ces petits éléments surtout s'ils doivent chacun être fait d'un matériau caractéristique. En outre, la manipulation d'objets de cette taille est relativement ardue pour des enfants de cet âge et pourrait gâcher son expérience utilisateur.

Notre processus de réflexion nous a donc conduit à un affinage du fonctionnement de l'atelier d'handspinner dans un souci de clarté et de simplicité mais aussi de contraintes techniques :

• L'enfant construira son handspinner dans un modèle type préalablement dessiné par nos soins et assemblera les pièces finalisant la construction de son jouet.

Après avoir discuté de notre projet avec Mme Anne Guenand, nous nous sommes aperçus que nous devions effectuer certaines modifications dans le dispositif afin de le rendre davantage ludique :

• Pour rendre le jeu plus interactif entre les deux joueurs, nous allons enlever le système de récupération ainsi qu'une des planches qui contient les portes et nous allons nous inspirer d'un jeu de société qui a bercé notre enfance. Le but sera d'envoyer tous les palets dans le camp adverse pour s'en débarrasser le plus vite possible.
• Les trois pistes ne seront pas séparées par des parois distinctes afin d'avoir un jeu moins chargé, plus esthétique. Les pistes se différencieront seulement par leur matériau caractéristique et leur thème associé. L'enfant devra trouver les bonnes combinaisons afin de pouvoir vaincre son adversaire.
• Nous allons mettre des parois tout autour du dispositif afin d'empêcher le palet de tomber et de limiter les gestes du joueur (il ne doit pas tirer l'élastique trop fort, jusqu'à le casser).
• Nous devons également mettre à jour le cahier des charges.

Nous nous sommes ensuite rendus au FabLab afin de commencer à créer notre jeu. Nous avons demandé des conseils quant aux matériaux que nous pourrions utiliser après avoir expliqué notre concept. On nous a conseillé du bois ou du plexiglas, mais nous ne pourrions pas clouer le jean sur du plexigas, et si nous mettions de la colle, le jean ne serait pas assez tendu. Angie et Leo sont donc allés acheter deux planches de bois (30 cm x 60 cm) chez un menuisier afin de commencer à construire le dispositif. Avec une scie nous avons découpé les planches, puis nous les avons limés. Nous avons donc pu obtenir les premières pièces de notre dispositif : la planche qui sépare les deux terrains sur laquelle nous devrons rajouter les arches, ainsi que deux parois de 60 cm de longueur.

découpage des planches grâce à une scie à bois :

Nous sommes allés au fablab afin de finaliser les barrières périphériques au terrain, et de construire les portes situées au centre de la piste. Ainsi nous avons limée les barrières afin de les rendre les plus homogènes possible et nous avons découpé les portes avec la visseuse et la scie. Nous avons réfléchi sur le moyen de coller les différentes parties de la piste, les possibilités sont les suivantes : colle à bois, adhésif double face et en les clouant grâce à un système de joints. L'option de l'adhésif a été mise de côté mais pour les deux autres méthodes la question reste encore ouverte.

Au fablab nous avons terminé de découper ,avec la scie à bois, les différentes parties du jeu de palets plus précisément les murs arrière et avant du dispositif. En montant le dispositif sans fixer les différentes parties entre elles, nous avons constaté que le visuel global faisait trop géométrique. Pour résoudre ce problème nous avons décidé d'homogénéiser les extrémités des murs latéraux avec les parois frontales. Finalement nous avons découpé à la découpeuse laser 14 palets d'un diamètre de 3cm (nous avons changé d'idée par rapport à un palet de 4cm car c'est une taille trop grande par rapport à celle des portes). Une fois les palets à notre disposition nous avons expérimenté le jeu pour la première fois. Le résultat est plutôt positif mais nous hésitons sur certain points :

• doit-on faire trois pistes de différents matériaux ou doit-on seulement modifier celui des palets?
• Le nombre de palets est-il suffisant? (7 par joueurs)
• Doit-on faire un système de lancement par élastique sachant qu'on le lancement avec les doigts semble plus amusant et rapide d’exécution?

Nous avons d'abord créé un fichier sur Inkscape afin de pouvoir découper nos planches au laser avec les bonnes formes et proportions. Nous avons testé le jeu sur notre prototype, mais un problème est apparu : sans élastique, on peut se faire mal en lançant les palets. Nous sommes allés acheter des clous (diamètre : 1,3 x 18 mm) pour assembler les différentes pièces, ainsi que deux nouvelles planches en bois de peuplier (qui pourra être découpé au laser, contrairement au bois utilisé pour notre prototype). Nous avons donc essayé de clouer deux planches, mais le bois n'étant pas épais, les clous ressortent d'un côté ou fracturent le bois. Quant à la colle, cela prendrait du temps et ne serait pas très efficace (peu solide). On nous a donc recommandé d'utiliser un système de créneaux afin d'assembler les pièces. Nous allons peut être coller deux palets ensemble pour qu'ils soient plus grands.

La semaine du 09 avril nous avons tenté à trois reprises de nous rendre au fablab : le mardi 10 avril la fac à cause de manifestations a fermé ses portes aux étudiants, le jeudi 12 avril et le vendredi 13 avril le fablab étant fermé nous avons pas pu récupérer notre maquette. Ainsi même pendant les deux semaines suivantes nous n'avons pas pu récupérer notre projet, vue que le fablab reste fermé pendant les vacances d'avril.

Nous procédons au montage du prototype, nous allons ainsi s'occuper de clouer l'ensemble des murs d'enceinte de la piste, pour le filet nous utilisons un système en L qui nous permettre de clouer le plateau au filet.. En parallèle on s'occupe de la continuation des affiches à rendre. Après avoir tenté de clouer nous nous sommes rendu compte que cette méthode était pas viable à cause du manque d'épaisseur des planches. Ainsi l'option utilisée de montage fut celle d'utiliser la colle à bois. Avec le manque de temps et en finissant notre projet nous avons été obligés de mettre de côté certains éléments du projet : l'atelier handspinner sera retirée du projet, nous n'utiliserons pas le jean pour une des piste car trop épais ce qui causerait un arrêt du palet d'une piste à l’autre. Nous revenons sur l'idée de créer trois thèmes un par piste car ça pourrait causer une surabondance du terrain, nous optons ainsi pour une apparence plus épuré avec une palette de couleurs allant du beige au marron clair. Nous sommes encore indécis sur le moyen de lancer des palets, plus précisément entre un lancé avec le doigt et l'un en utilisant un grand élastique qui serait tendu entre un côté et l'autre de la piste.

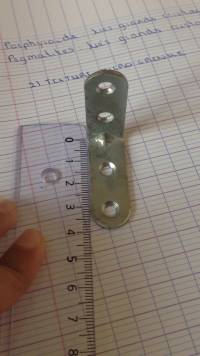

système de clouage en L :

colle à bois :

Nous finissons l'assemblage de la piste en collant le filet de jeu et nous procédons à l'essai de la méthode de lancer par élastique, en utilisant différents types d'élastiques (fin et épais). Nous nous sommes rendus compte que cette méthode de lancer poussait le jouer à n'utiliser que la piste du milieu. Ainsi nous décidons de choisir la méthode de lancer avec les doigts, le seul soucis de ce moyen de lancer est que le jouer risque de se faire mal doigt en jouant. Pour éviter cela, nous allons équipé chaque joueur d'un dés à couder qu'il mettra sur l'index au moment de jouer. Nous avons aussi essayé de fournir une amélioration visuelle au projet en arrondissant les bords du filet, et en peignant les murs d'enceinte en blanc. Nous enlevons le savon pour simplement faire glisser le palet sur la bâche

Projet final avant les amélioration visuelles :

Projet final après les amélioration visuelles :

• Bois pour les planches principales : 1,50 m x 0,80 m
• Bois pour les murs de division entre les pistes : 1,20 m x 0,03 m
• Bois pour les palets : 0,20 m x 0,30 m x épaisseur de 0,05 m
• Plastique transparent pour les portes : 0,80 m x 0,10 m
• Elastiques épais

• Carton : 1,60 m x 1,60 m
• Feutres
