L'équipe (Fablab):

• Nous avons cherché comment fonctionne séparément un pH-mètre et un conductimètre afin de pouvoir déterminer la liste du matériel ainsi que les tests que nous allons devoir réaliser.
• Nous avons aussi commencer à mettre en forme notre projet sur le wiki afin que tout le monde puisse y avoir accès et rajouter ses recherches.
• De plus nous avons aussi commencé à chercher le matériel dont nous allons avoir besoin et les contraintes qui lui sont imposées.
• Enfin nous avons listé les tâches à réaliser dans la page “Brouillon” pour pouvoir travailler séparément.

Laura R et Sarika (Fablab):

• Nous avons commencé à comprendre comment programmer sur Arduino.
• Nous voulions terminer notre liste de matériel, cependant nous avons eu un problème avec la sonde conductimétrique. En effet, c'est très difficile d'en trouver sur le marché.
• Puis, nous avons fais une estimation des ordres de grandeurs pour la conductimétrie.

L'équipe (fablab):

• Vincent Dupuis nous a fournit une sonde conductimétrique et un thermocouple, qui remplace la sonde de température. Nous avons donc pu finaliser la liste de notre matériel et nous allons pouvoir passer commande. Nous avons commencé à réunir le matériel disponible au FABLAB.
• Nous avons commencé notre diagramme de GANTT au brouillon.

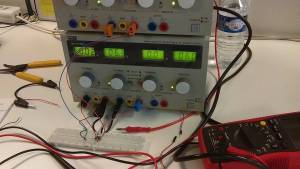

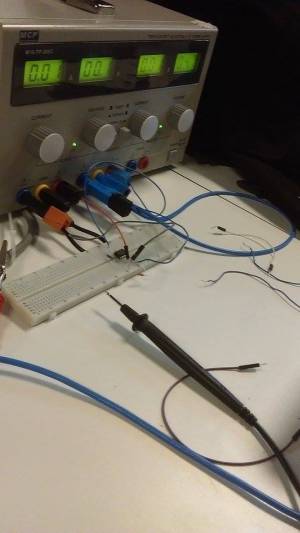

• Nous avons établi les valeurs extrêmes de courant que notre montage nécessite et nous avons décidé de remplacer le générateur par une pile 9V car il en faut très peu.

Nous avons ensuite fait une répartition des tâches pour la semaine :

• Laura R et Mira : chercher un programme qui donne la conductance et commencer le diagramme de GANTT

• Laura C, Priya et Sarika : tests sur la conductance si possible, rechercher les prix restants, continuer la programmation.

Laura R et Mira (Flablab):

• Nous avons fait le programme pour l'écran LCD et la lecture des valeurs des sondes.
• Nous avons commencé à chercher les programmes pour convertir nos résultats, mais pour cela nous allons avoir besoin de tests.
• Nous avons également améliorer la mise en page de notre wiki.

Priya, Laura C et Sarika (Fablab):

• Nous avons trouvé un programme pour allumer ou éteindre une led à l'aide d'un bouton poussoir, nous avons réalisé et testé le montage sans succès car l' Arduino n'a pas été reconnu par l'ordinateur.
• Nous avons également trouvé les prix manquants pour le matériel.

L'équipe (Fablab):

• Nous avons réussi à tester le programme du bouton poussoir mais nous avons décidé de remplacer celui-ci par un commutateur, qui sera plus utile.
• De plus nous avons choisi la formule que nous utiliserons pour le conductimètre et nous avons déterminer comment nous devons mesurer la tension. Il faudra donc que nous réalisions des tests pour confirmer cela.
• Nous avons contacté la responsable chimie, Winh Teh, dans l'espoir qu'elle nous aide pour la sonde pH ainsi que les solutions dont nous aurons besoin.

Laura R et Sarika (Fablab):

• Nous avons (enfin) réussi à réaliser un programme fonctionnel capable de lire une tension à différents endroits d'un montage et de la convertir en volts. Le but est de pouvoir calculer la conductivité à partir de cette tension, en effet, nous avons la résistance, il nous suffit donc d'appliquer la formule : R=I*U.
• Nous avons également réaliser un test avec la sonde conductimétrique et de l'eau, pour voir si le programme était cohérent avec notre montage. Cela a plus ou moins fonctionné. Nous pouvons pas encore tester avec d'autres solutions car la responsable du laboratoire de chimie ne nous a pas encore répondu.

Laura R, Mira et Sarika (Fablab):

• Nous avons finaliser notre programme permettant de mesurer la conductivité. Ce programme se trouvant dans “Eléments de programmation” présent un peu plus bas sur cette page. Nous avons voulons valider ce programme en testant la conductivité de certaines solutions connues mais la responsable de Chimie n'a toujours pas répondues à notre demande de solutions tampons.

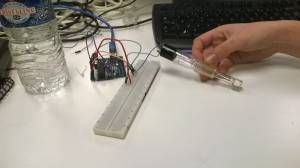

• Nous avons également rajoutées des informations pour le Ph-mètre (permettant de trouver un montage et un programme pour mesurer le Ph). Malheureusement nous n'avons toujours pas de sonde Ph pour pouvoir tester différents montages.

L'équipe (Bibliothèque):

Toute l'équipe s'est regroupée aujourd'hui pour finir la semi-présentation du projet et s’entraîner à l'orale.

Laura R et Sarika (Fablab):

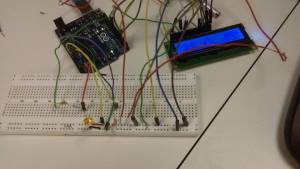

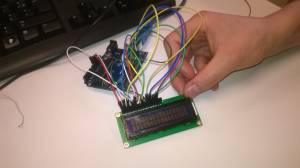

• Nous avons testé notre programme pour l'écran LCD. Après plusieurs tentatives nous avons réussi à lui faire afficher “bonjour”. Cependant, l'affichage est très peu lisible, cela est peut être du à mauvais réglage du contraste, ou autre. Nous pensons en commander un de meilleure qualité si on ne peut pas obtenir une meilleure lisibilité. Nous avons utilisé le programme concernant l'écran LCD de notre partie “programmation” auquel nous avons apporté certaines modifications.

• De plus, nous avons également commencé à réfléchir sur la fabrication du pH-mètre. La sonde de pH lit une tension U qui donne la fonction affine décroissante : U = a-bPH. Nous avons donc pH = -(U-a)/b. Nous devons, par conséquent trouver les coefficients a et b qui dépendent de plusieurs paramètres (température, type d'electrodes et de solutions). Comme première idée, nous pensons utiliser le pH de solutions tampons pour définir ces parametres (confirmation à demander aux professeurs). Ainsi, nous pensons programmer pour que les paramètres de base soit a = 1 et b = 1. Puis lorsque nous plongerons la sonde dans une solution de pH 4 et une de pH 7, la sonde lira deux valeurs de tension U1 et U2, nous aurons grâce à cela deux équations et deux inconnues :

4 = -(U1 + a)/b

7 = -(U2 + a)/b

Ce sont deux équations que nous pourrons résoudre assez facilement pour trouver ces paramètres.

• Nous souhaitons également remercier Thomas FRESCAL pour son aide et sa contribution dans ces avancées.

Laura C et Priya (fablab):

• Recherche sur le thermocouple. Nous avons donc cherché un programme et un schéma de montage, et nous avons constaté qu'il fallait un amplificateur spécifique au thermocouple du type max31855 car la tension reçu était par le thermocouple était trop faible. De même nous avons réussi à trouver un programme et un schéma pour le thermocouple.

L'équipe (Fabalb):

• Nous avons demandé au professeur si nous pouvions trouver au fablab un max31855 pour éviter d'avoir à le commander. Cependant il n'y en avait pas au fablab donc Vincent Dupuis nous a proposé un montage à réaliser avec l'amplificateur TL 081. Nous avons réalisé ce montage à l'aide de Vincent Dupuis, qui n'a malheureusement pas fonctionné. C'est pour cette raison que nous avons fait un second montage, qui par suite n'a pas marché non plus.
• Nous souhaitons donc remercier Vincent Dupuis pour son aide et sa contribution dans nos avancées.
• Pour l'écran LCD, nous avons décidé d'utiliser un potentiomètre pour améliorer la qualité de l'affichage. Nous avons essayé de tester ce montage mais ce fut un échec. En effet, nous n'avons pas compris le montage que nous avons trouvé sur internet.

Laura C et Priya (Fablab):

• Nous sommes retournées au fablab pour recommencer le montage de l'amplificateur TL 081, mais finalement nous avons trouvé un amplificateur ADA1778 qui est équivalent au max31855 mais plus abordable. Yanis Mazouz s'est chargé de le commander pour nous.

L'équipe:

• Nous avons, avec l'aide du groupe qui réalise le titrimètre, finalisé notre programme pour l'écran LCD qui fonctionne maintenant parfaitement bien.
• Nous avons également commencé à comprendre comment utilisé un amplificateur. En effet nous aurons besoin d'amplifier nos tensions pour pouvoir exploiter les mesures de pH et de conductimétrie. De plus Vincent DUPUIS nous a fournit des amplificateurs qui correspondent à notre montage. Nous attendons toujours l'amplificateur pour le thermocouple.
• Nous avons decidé de réaliser notre boitier en bois.
• Nous avons fait un récapitulatif de ce qu'il nous restait à faire .

Laura R et Sarika (Fablab):

• Nous nous sommes rendues aujourd'hui au FabLab pour vérifier le montage et programme du conductimètre. Nous nous sommes rendues compte de certains problèmes liés à notre programme que nous avons rectifiés. En réalisant un test avec l'eau du robinet, nous avons comparé les mesures du multimètre et de notre montage, les valeurs étaient quasiment égales.
• Et par la suite, nous avons avancé le programme du pH.
• Nous avons également envoyé notre protocole à la responsable de chimie pour pouvoir réaliser de réels tests.

Laura R, Sarika, Mira (Fablab):

• Nous avons écrit le programme pour mesurer le pH.
• Nous avons essayé de faire le montage pour tester ce programme, mais sans succès.
• Mise en forme de Wiki

L'équipe (Fablab):

• Nous avons cherché un programme qui nous permettrait d'étalonner en n'utilisant qu'un seul bouton poussoir avec une pression longue et une courte, nous avons donc dans un premier temps abandonné l'idée de deux boutons poussoir. Cependant, cela s'est avéré plus compliqué que prévu, nous sommes donc revenues à l'idée de base (avec deux boutons).
• Nous avons réalisé le montage pour l'amplificateur mpc6021 avec l'aide de Vincent Dupuis.
• Nous avons allié le thermocouple à ce montage, qui nous a permis de constater que le thermocouple fonctionnait bien.
• Nous avons soudé les fils dont nous allons avoir besoin.

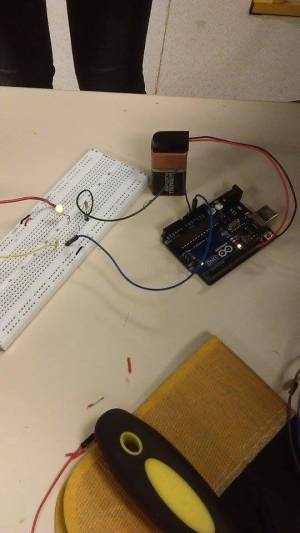

• Nous avons également réussi à alimenter l'Arduino à l'aide d'une pile 9V.

Sarika, Laura C et Priya (fablab) :

• Nous avons (enfin !) réussi à faire en sorte que lorsque nous appuyons sur un bouton poussoir, la sonde trempée dans le pH prenne la valeur 7 et lorsque nous appuyons sur le second le pH soit 4. Cela grâce à Alexandre Secret que nous remercions donc. Nous avons donc terminé la programmation pour la partie étalonnage du pH.
• Nous avons également quasiment terminé d'écrire le programme du pHmètre, cependant il est à vérifié car certaines valeurs ne sont pas cohérentes.
• Une partie du groupe ira donc tester cela demain matin au laboratoire de chimie.

Sarika, Laura R, Mira, (Labo de Chimie):

• Nous sommes allé tester notre conductimètre au laboratoire de chimie, nous avons vu que notre programme ne donnait pas les bonnes valeurs comparé à un conductimètre électronique que nous avons empruntés.

Sarika (Fablab) :

• J'ai modifié le programme du conductimètre, après avoir compris le problème grâce à Vincent Dupuis. En effet, celui ci nous indique la conductance et non la conductivité. J'ai également essayé de faire fonctionner le pH-mètre sans succès alors que le montage fonctionnait parfaitement hier…

Mira, Laura R, Laura C et Sarika (Fablab) :

• Nous avons réussi à régler le problème du pH-mètre et avons donc un nouveau rendez vous pour le tester.
• Nous avons fabriquer notre boite grâce a la découpeuse laser. Et pris toutes les mesures de nos boutons et de l'écran LCD afin de découper aux laser des trous.
• Nous avons, réalisé notre support sur OpenScad pour que les deux électrodes de nos sondes pH puissent être attachées.
• Nous avons (peut être) trouvé une solution alternative pour mesurer la température, en effet Emmanuel Thiery, avait auparavant construit un programme et un montage capable de mesurer la température dans un liquide. Choses que nous pourrons peut être réutiliser, si il est possible de les refaire fonctionner.

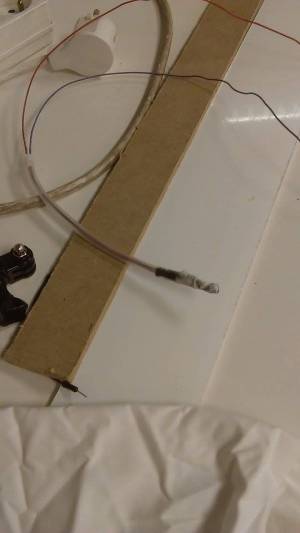

• Après divers essais, le programme et le montage n'ayant pas fonctionné, Emmanuel Thiery a trouvé une autre solution: utiliser un capteur de température lm335 rendu waterproof pour notre projet. Il nous a aidé à trouver un montage et un programme qui a fonctionné.
• Nous avons aussi fait la soudure de nos fils avec boutons, potentiomètre, etc.

Nous remercions Emmanuel THIERY, Yanis MAZOUZ et Andreas FERON pour leur précieuse aide.

Laura R Laura C (Fablab):

• Nous avons imprimé le support pour les sondes du pH-mètres, cependant les troues étant un peu petit pour permettre aux sondes de passer, nous avons du les limer.

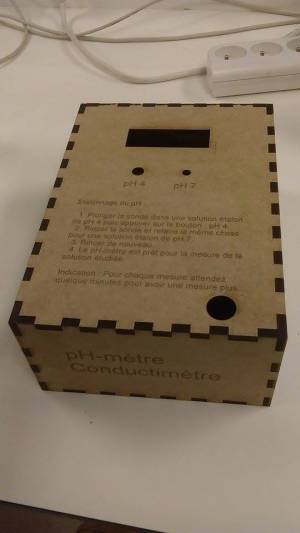

• Nous avons graver sur le boitier du ph-mètre conductimètre (à l'aide de la découpe laser) le mode d'utilisation du ph-mètre.
• Nous avons retester le montage du capteur de température qui a fonctionné avec l'aide d'Andreas FERON.
• Nous avons associé à ce montage l'écran lcd, ainsi que la sonde de conductimétrie. L'écran lcd à bien affiché la température et la conductivité attendue.
• Nous avons essayer d'éteindre et allumer tout notre montage, (essentiellement l'écran lcd) à l'aide du bouton commutateur, malheureusement ceci n'a pas fonctionné.

• Nous avons réussis à réunir tous les montages (ph, conductimètre, température et écran).
• Malheureusement, nous avons pas réussis à tous mettre dans notre boitier…Et nous avons pas pu résoudre ce problème par manque de temps.
