Interface PIC10F200/PICkit3

Informations générales

Pour programmer des microcontrôleurs (μC) comme le PIC10F200 ou PIC16F54 (disponibles au PMCLab) avec ses propres programmes il est nécessaire d'avoir un programmateur comme le PICkit3 (aussi au PMCLab). Ceci sert d'interface de communication entre un environnement de développement (IDE) et le μC. Par contre, souvent un programmateur sert pour toute une famille de μC et le câblage requis pour chacun est légèrement différent.

Il est une perte de temps de câbler le montage nécessaire à chaque fois que l'on veut programmer un μC.

Cahier des charges

Taille minimale
Plug-and-play

Matériel

Pièce de PCB avec traces de cuivre déjà en place.
Support de circuit intégré de 8 voies.
Résistance de 4,7kΩ
20mm de câbles:
- Rouge: alimentation.
- Orange: signal.
- Gris: référence. (Il est typique de prendre un fil noir ici mais l'auteur est un coquin.)
5g de soudure.
6 barrettes mâles

Outils

Scie
Perceuse à colonne
Fer à souder
Papier de verre

Prélude

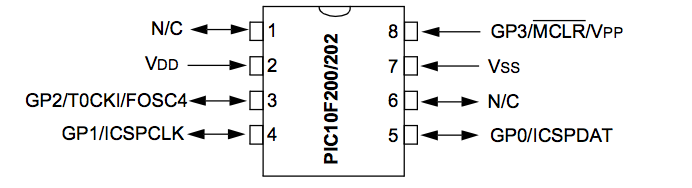

Pour savoir comment doivent être connectés le PIC10F200 et le PICkit3, il suffit de regarder les datasheets des deux composants.

On y trouve les schémas à gauche. Les pins 1 à 5 du PICkit3 doivent être connectés aux pins 8,2,7,4 et 4 du PIC10F200; il faut aussi insérer la résistance entre les pins 2 et 8 du μC.

Une fois le schéma établi…

Réalisation

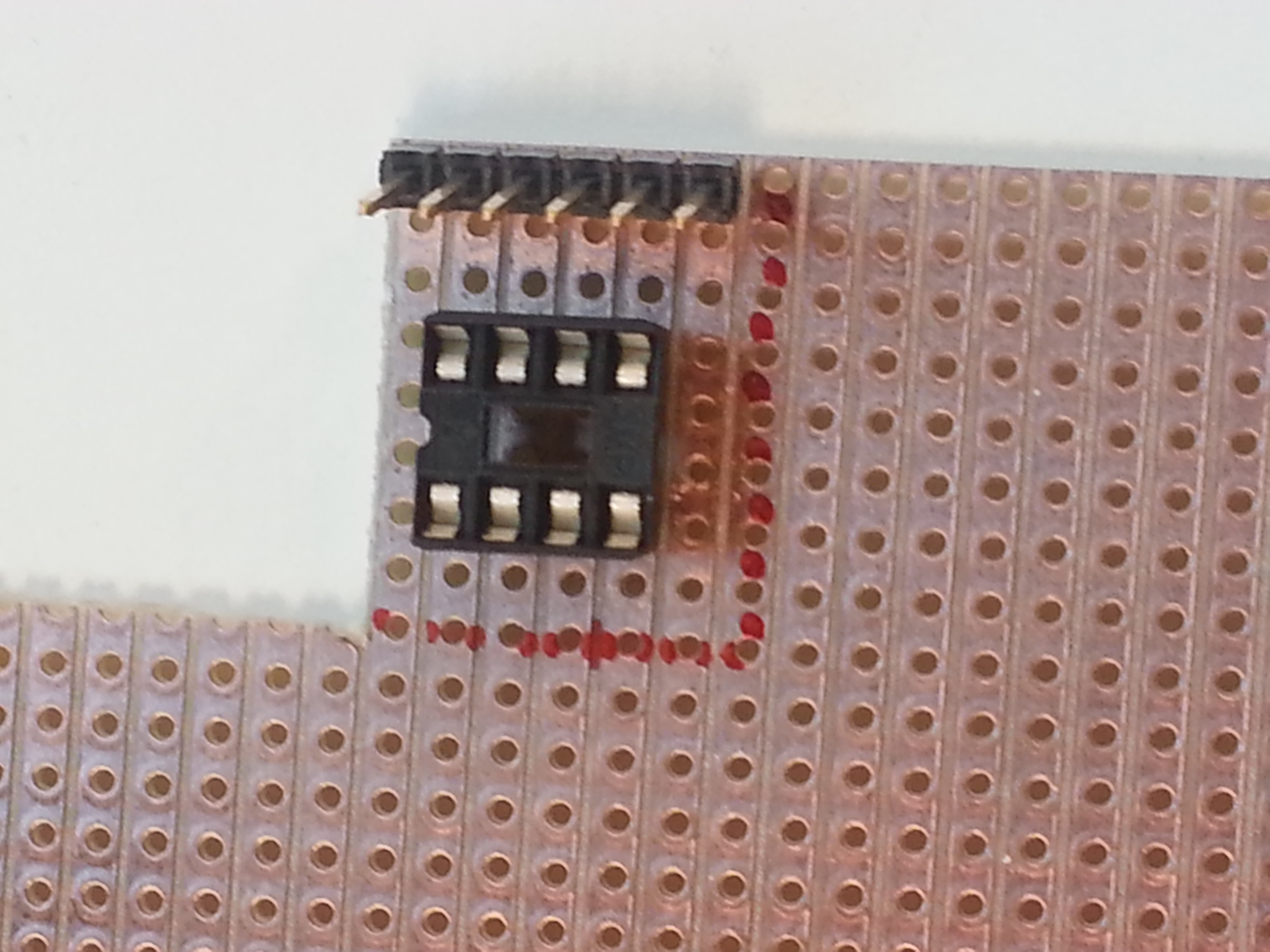

Mesurer sur le PCB l'espace qu'il faut.

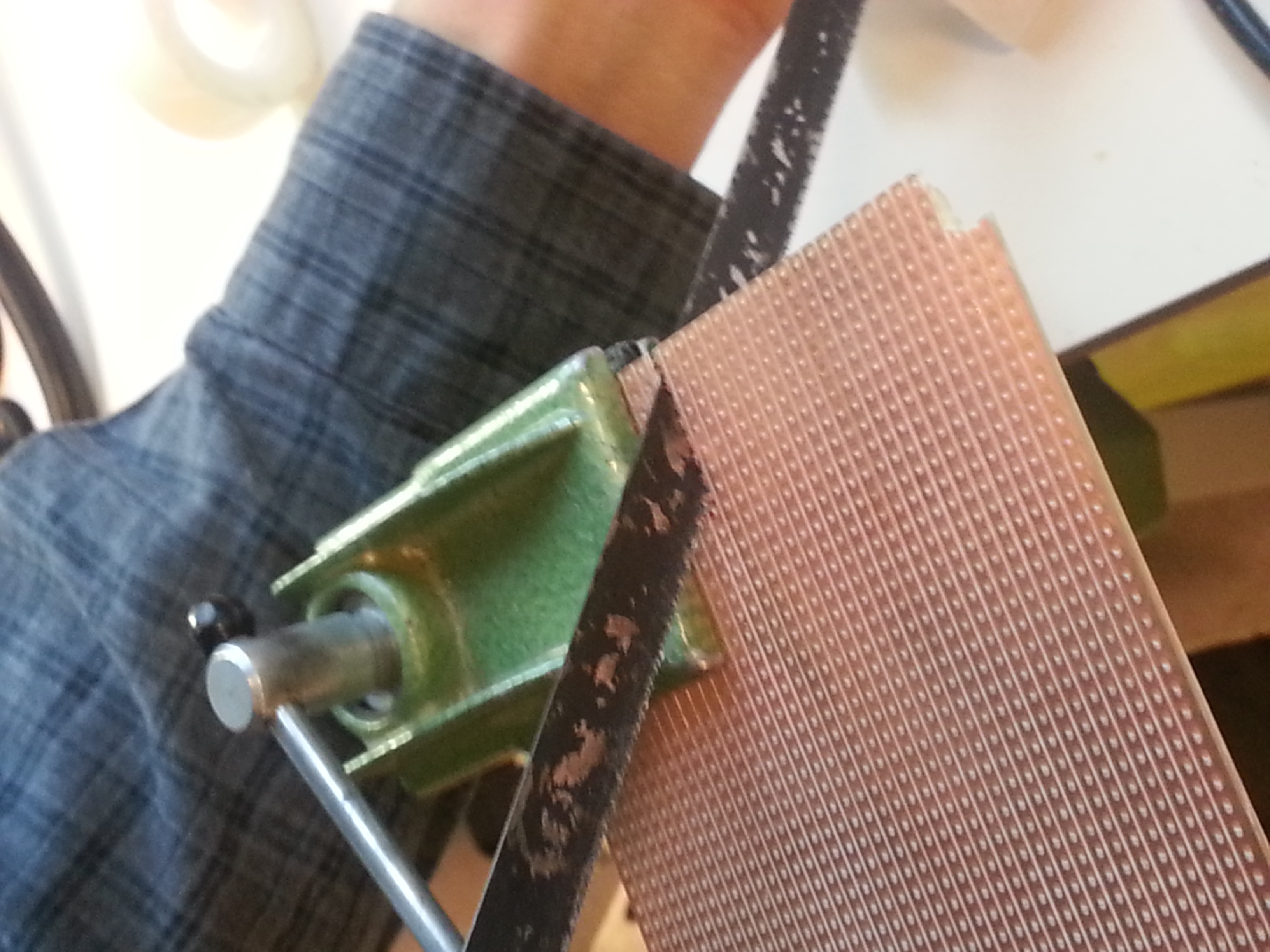

Découper à l'aide d'une scie le PCB pour accueillir le support de 8 voies et les six barrettes laissant suffisamment d'espace pour les fils et la résistance.

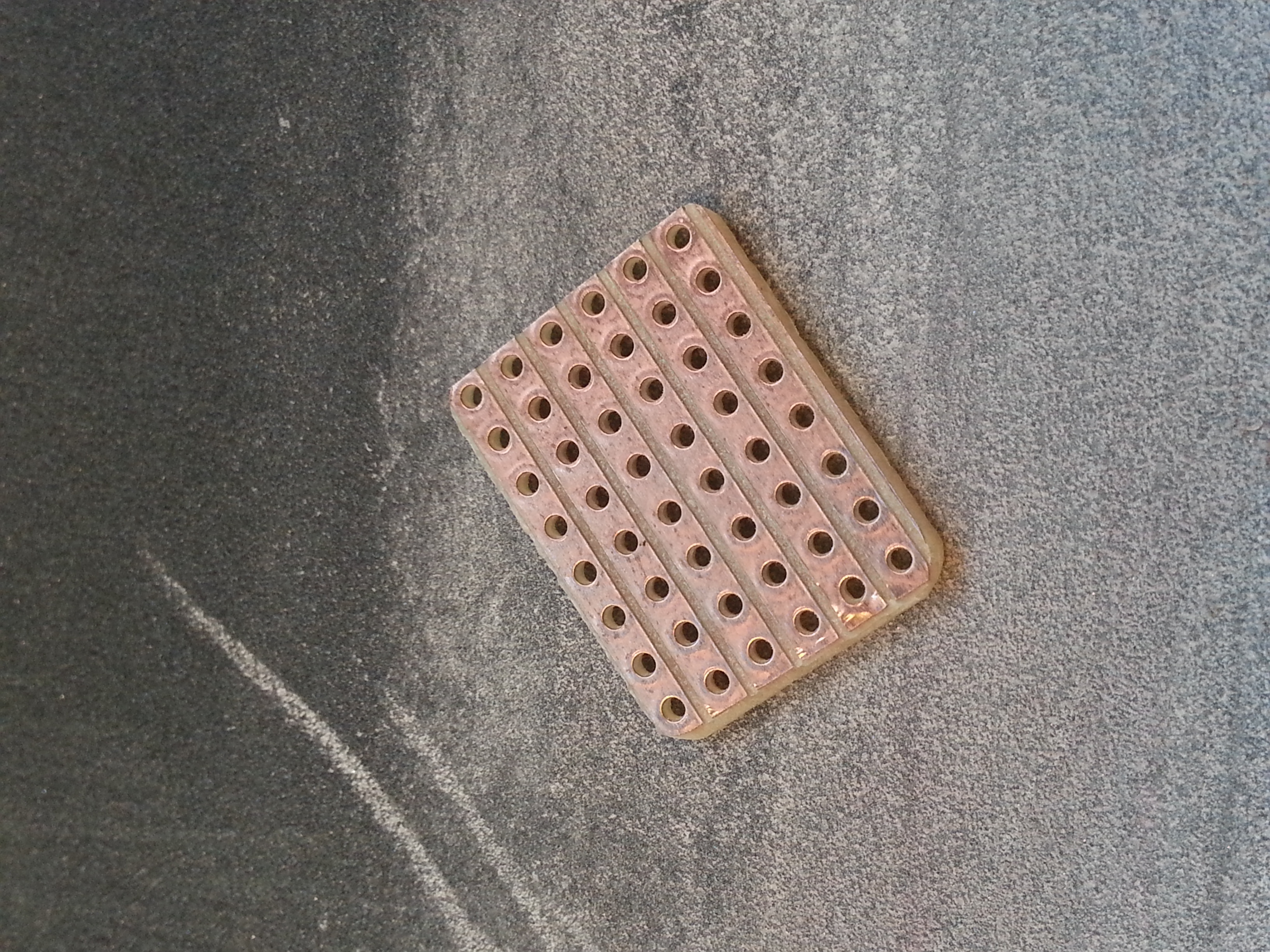

Enlever les irrégularités au papier de verre. Seuls les outils destinés à couper devraient être coupants.

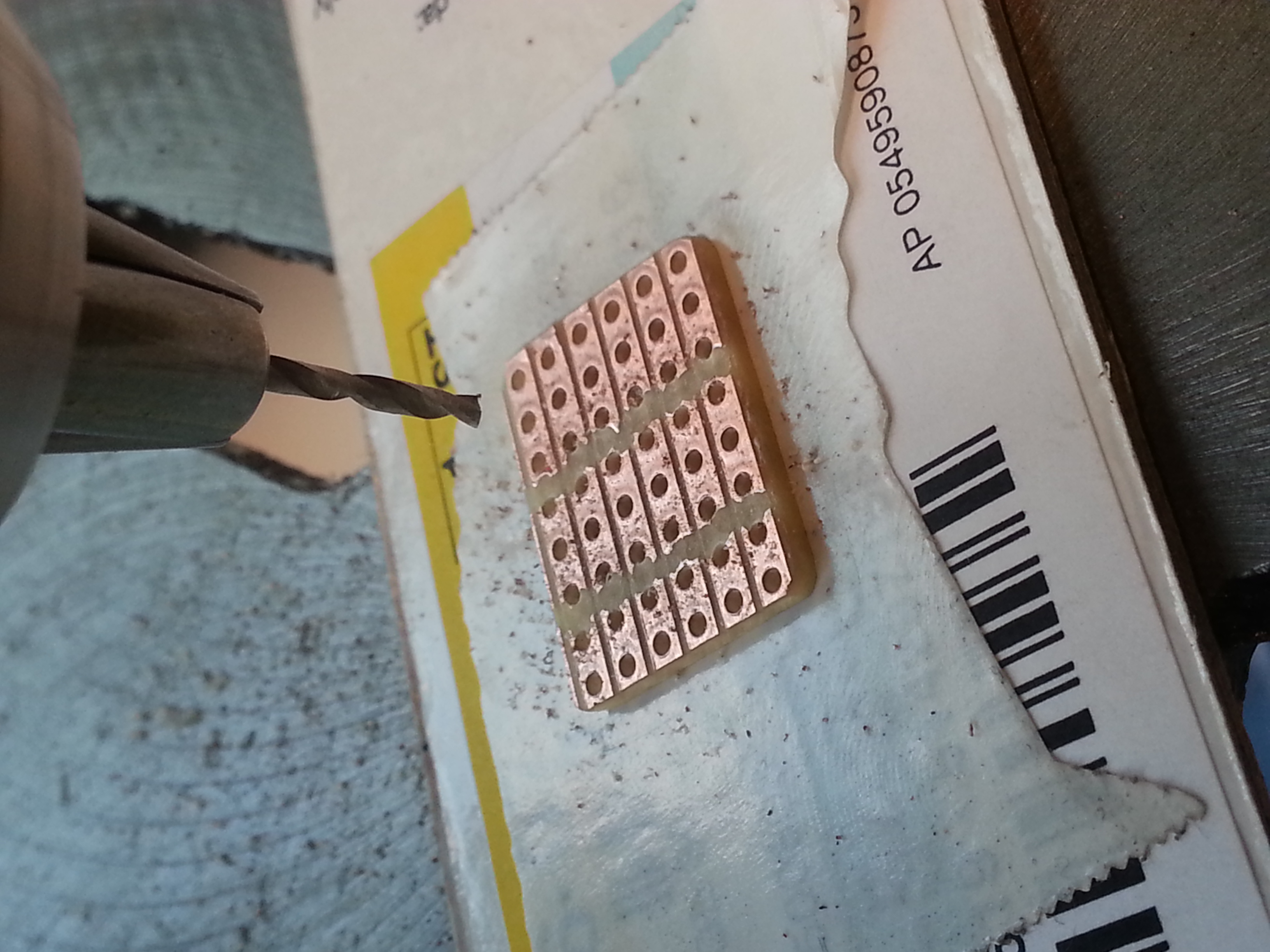

Avec la perceuse à colonne, enlever traces de cuivre non voulues présentes dans le PCB.
Réaliser les connexions déterminées dans la première étape à l'aide des fils et du fer à souder.
Souder le support de 8 voies et les barrettes à leurs positions voulues.
Souder la résistance.
Marquer la position du pin 1 du PICkit3 et du PIC10F200 pour référence.
