Projet par Rafik Kheffache
Rampe magnétique
Machines utilisées
![www.distriedal.com_trotecwpress_wp-content_uploads_2014_02_speedy100-laser-sistema-aspiracion.jpg www.distriedal.com_trotecwpress_wp-content_uploads_2014_02_speedy100-laser-sistema-aspiracion.jpg](/wiki/lib/exe/fetch.php?w=200&tok=3908a7&media=http%3A%2F%2Fwww.distriedal.com%2Ftrotecwpress%2Fwp-content%2Fuploads%2F2014%2F02%2FSpeedy100-laser-sistema-aspiracion.jpg)
- découpe laser (30×60 cm) (Ici trotec speedy 100) avec du plexiglace ou équivalent (3 mm d'épaisseur)
![s.3dnatives.com_imprimante_replicator-2x.jpeg s.3dnatives.com_imprimante_replicator-2x.jpeg](/wiki/lib/exe/fetch.php?w=200&tok=b2d037&media=http%3A%2F%2Fs.3dnatives.com%2Fimprimante%2Freplicator-2x.jpeg)
- imprimante 3D (Ici makerboot replicator 2X ou Ultimaker²) avec PLA ou ABS
But du projet
But : Créer une rampe magnétique pour faire monter un objet par attraction/répulsion d'aimants permanents. Créer un mouvement cyclique à partir de ce principe.
Taches à accomplir pour réaliser le projet
Découper les rampes en bois en utilisant la découpeuse laser
Imprimer les roues avec l'imprimante 3D
Faire des tests
Webographie
Journal de bord
*<font inherit/inherit;;#0000FF;;inherit>Conception des rampes et des roues</font>
![dsc_2261.jpg dsc_2261.jpg](/wiki/lib/exe/fetch.php?w=200&tok=dc9004&media=wiki:projets:dsc_2261.jpg)
<font inherit/inherit;;#0000FF;;inherit>Imprimession des roues</font>

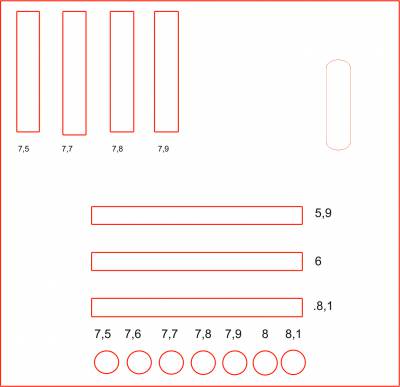

<font inherit/inherit;;#0000FF;;inherit>Découpes de la structure</font>
<font inherit/inherit;;#0000FF;;inherit>Montage de la structure</font>
<font inherit/inherit;;#0000FF;;inherit>Montage des aimants</font>
<font inherit/inherit;;#0000FF;;inherit>Premiers tests</font>
![dsc_2376.jpg dsc_2376.jpg](/wiki/lib/exe/fetch.php?w=200&tok=43fc6c&media=wiki:projets:dsc_2376.jpg)
<font inherit/inherit;;#0000FF;;inherit>Premiers résultats</font>
Les premières expériences montrent que le mobile monte le dénivelé de 1,5cm. Il est donc possible de créer un travail qui s'oppose à l’énergie potentielle de la gravité avec un champ magnétique délivré par des aimants permanents positionnés en V pointe vers le haut tout comme point vers le bas.
<font inherit/inherit;;#0000FF;;inherit>Expériences à suivre</font>
- Changer la distance entre les aimants en V et la rampe (utiliser les languettes de 2 et 3cm)
- Changer l'angle du V (utiliser le pivot 10, 20 et 30°)
- Changer la position en hauteur du V (utiliser les trous prévus à cet effet)
- Changer la forme de la rampe
<font inherit/inherit;;#0000FF;;inherit>Modification à apporter</font>**
Changer les pièces d'encastrement pour qu'elles dépassent suffisamment afin de les bloquer avec la pièce prévue à cet effet
Faire des rampes avec plus d'espace autour afin de pourvoir obtenir une plus grande variabilité dans le positionnement en hauteurs et en éloignement des aimants en V.
V pointe en haut
Le mobile est tenu au sommet de la pente à cause des vis en métal (passer à des vis en plastique?) et à cause du resserrement du champ magnétique à la fin de la rampe. Il faut par conséquent essayer plusieurs position des aimants et plusieurs formes de pentes.
V pointe en haut
Le mobile rencontre une résistance à l'entrée du V il n'est propulsé qu’après quelques aimants. Il faut par conséquent reculer le V et faire une rampe qui le dépose au milieux du V.
