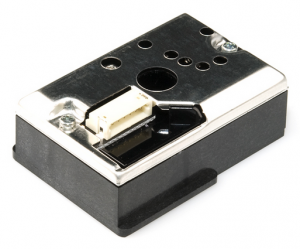

SHARP GP2Y1010

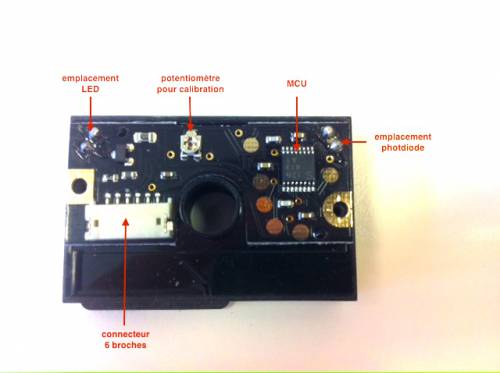

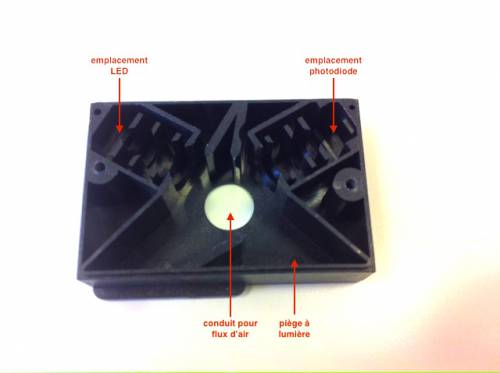

*reverse engineering Afin de mettre au point notre propre détecteur de particules fines, nous avons commencé par une phase de reverse engineering sur 2 capteurs low-cost du marché : le SHARP GP2Y1010 et le SHINYEI PPD42NS. Ci-dessous les photos du Sharp désossé avec légendes. Le faisceau collimaté de l'émetteur est diffusé par les particules fines. Le flux diffusé par les particules situées dans la champ optique collimaté du récepteur à un certain angle constitue la mesure.  En pratique, ce flux est très faible. Il est le paramètre contraignant le dispositif. Code <code=cpp> /* Interface to Sharp GP2Y1010AU0F Particle Sensor Program by Christopher Nafis Written April 2012 http://www.sparkfun.com/datasheets/Sensors/gp2y1010au_e.pdf http://sensorapp.net/?p=479 Sharp pin 1 (V-LED) ⇒ 5V (connected to 150ohm resister) Sharp pin 2 (LED-GND) ⇒ Arduino GND pin Sharp pin 3 (LED) ⇒ Arduino pin 2 Sharp pin 4 (S-GND) ⇒ Arduino GND pin Sharp pin 5 (Vo) ⇒ Arduino A0 pin Sharp pin 6 (Vcc) ⇒ 5V */ #include <SPI.h> #include <Ethernet.h> #include <stdlib.h> int dustPin=0; int ledPower=2; int delayTime=280; int delayTime2=40; float offTime=9680; int dustVal=0; int i=0; float ppm=0; void setup(){ Serial.begin(9600); pinMode(ledPower,OUTPUT); i=0; ppm =0; } void loop(){ i=i+1; digitalWrite(ledPower,LOW); power on the LED delayMicroseconds(delayTime); dustVal=analogRead(dustPin); read the dust value ppm = ppm+dustVal; delayMicroseconds(delayTime2); digitalWrite(ledPower,HIGH); turn the LED off delayMicroseconds(offTime); } </code> ====== SHINYEI PPD42NS ====== reverse engineering Code <code=cpp> /* Interface to Shinyei Model PPD42NS Particle Sensor Program by Christopher Nafis Written April 2012 http://www.seeedstudio.com/depot/grove-dust-sensor-p-1050.html http://www.sca-shinyei.com/pdf/PPD42NS.pdf JST Pin 1 (Black Wire) ⇒ Arduino GND JST Pin 3 (Red wire) ⇒ Arduino 5VDC JST Pin 4 (Yellow wire) ⇒ Arduino Digital Pin 8 */ int pin = 8; unsigned long duration; unsigned long starttime; unsigned long sampletime_ms = 30000; unsigned long lowpulseoccupancy = 0; float ratio = 0; float concentration = 0; void setup() { Serial.begin(9600); pinMode(8,INPUT); starttime = millis(); } void loop() { duration = pulseIn(pin, LOW); lowpulseoccupancy = lowpulseoccupancy+duration; if ((millis()-starttime) > sampletime_ms) { ratio = lowpulseoccupancy/(sampletime_ms*10.0); Integer percentage 0⇒100 concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; using spec sheet curve Serial.print(lowpulseoccupancy); Serial.print(“,”); Serial.print(ratio); Serial.print(“,”); Serial.println(concentration); lowpulseoccupancy = 0; starttime = millis(); } } </code>
