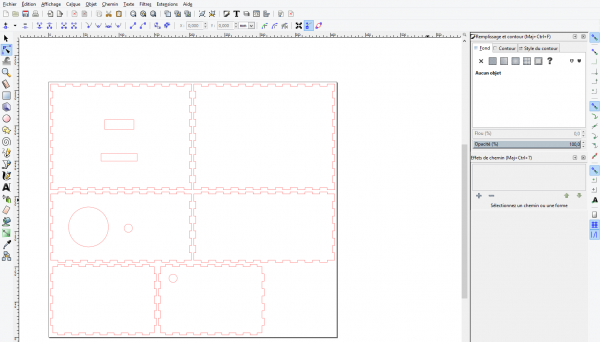

• *23/03 (2h) Angelina et Alba: * Nous avons trouvé sur internet un modèle de boîte pour le logiciel Inkscape. Il suffit juste de rentrer les dimensions que l'on souhaite: nous pensons faire un boîtier de 20cm de longueur, 10cm de hauteur et 15cm de largeur. Modèle du boîtier * Nous avons ajouté des trous pour le reste du matériel, ajustés aux dimensions de chaque élément. Il y a un cercle pour la chambre à air, deux petits cercles pour l'entrée et la sortie de l'air (les tuyaux) , et deux trous pour le 7 segment et la bande de leds. Josselin, Younes et Maxime: * Nous avons tenté de résoudre le problème de compatibilité entre le ruban de led et le mq3. En effet, quand nous essayons de les utiliser en même temps, le mq3 fonctionne mais il nous est impossible d'afficher quelque chose sur le ruban de led. Il pourrait s'agir d'un problème de compatibilité entre le mq3 et la bibliothèque NeoPixel. Il ne s'agit pas d'un problème d'alimentation car le tout fonctionne sous 5V. Cette incompatibilité nous pose un gros problème car si nous n'arrivons pas à la résoudre, nous ne pourrons pas utiliser le ruban de led. 24/06(30 min) Younès Mise en place d'un protocole pour l'étalonnage * Je suis parti au Greenlab pour rencontrer Matthias Blanc afin qu'il puisse m'aider à réaliser un protocole pour la calibration du capteur MQ-3. Le principe est de calibrer le MQ-3 dans un milieu avec une concentration de 0.4mg/L dans l'air, nous allons donc utiliser de l'éthanol pur, une petite coupole et un pot cylindrique pour faire passer le capteur par le haut(nous refermerons le pot avec du papier hermétique). Le pot a un volume de 0.553L, nous allons donc mettre 0.28mL d'éthanol pur dans la coupole et le laisser s'évaporer pour créer un environnement avec la concentration requise. Il suffira ensuite juste de récupérer la valeur de la tension correspondante qui nous permettra ensuite de convertir la valeur analogique en concentration. 25/06**(1h) Josselin:
• Récupération du matériel au fablab: arrivée du ruban de led et du capteur mq3. Branchement et test du ruban de led

• Résolution du problème qui nous empêchait d'utiliser le capteur mq3 et le ruban de led en même temps, la ligne de code “Serial.begin(9600);” en était la cause. Nous avons désormais un code qui permet de faire marcher tous nos composants en même temps.
