04/04(Noé Sandoz/1h30)

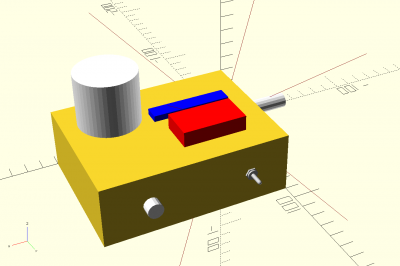

• Modélisation 3D de la boite sur openscad:

04/04 (Angelina Soares, Younès Chefou/1h30)

• Correction du protocole pour l'étalonnage qui sera réalisé très prochainement :

On veut une concentration de c= 0.4mg/L dans l'air, on sait que l'environnement dans lequel l'expérience sera réalisée a un volume de V = 552 cm^3 ; on fait donc m = c*V et on trouve m = 0.2208mg. On cherche maintenant à savoir à quel volume correspond 0.2208mg d'éthanol absolu, on sait que sa masse volumique est 790mg/mL, on fait donc V = m/rho et on trouve V = 2.8e-4mL, c'est donc le volume requis pour créer un environnement avec une concentration de 0.4mg/L en éthanol.

• Tests sur le MQ-3 pour le temps de stabilisation des valeurs :

On s'est aperçu que le capteur se stabilise au bout de quelques secondes dans la chambre à air mais pas toujours à la même valeur. On pense donc faire une notice d'utilisation pour informer l'utilisateur de bien aérer la chambre à air après utilisation. On pense aussi à installer une LED qui s'allumera à chaque utilisation puis s'éteindra au bout de 30sec, à ce moment la l'utilisateur pourra souffler et le programme aura prit la valeur à laquelle le capteur s'est stabilisé comme valeur minimale: 0 mg/L (exemple : si le capteur se stabilise à 150 alors le 7-segment affichera 150-150 donc '0')

04/04 (Maxime Sacilé, Josselin Lecompte /2h)

• Test du nouvel afficheur 7 segment avec microprocesseur intégré. Après beaucoup de temps passé à chercher sur internet et à tester des programmes, nous n'avons pas réussi à utiliser l'afficheur de sorte à ce qu'il nous affiche une valeur variable avec un code qui s'intégrerais dans notre code principal. Nous avons donc choisi de rester sur un afficheur 7 segment ordinaire avec lequel nous avions réussi à avoir un code opérationnel.

06/04 (Tout le groupe /2h)

• Pour avoir une valeur nulle à l'allumage de l'éthylomètre et en tenant compte des variations des valeurs renvoyées par le capteur et du temps de chauffage, nous avons modifié le code. Nous avons mis une boucle de 32 secondes au tout début du code pour laisser chauffer le capteur durant laquelle la bande de led montre le temps attendu par un dégradé du vert vers le rouge. A la fin de cette boucle, nous prenons une valeur renvoyée par le mq3 et nous la soustrayons à chaque valeurs que le 7 segment affiche de sorte à afficher une valeur proche de zéro.
• Fabrication d'une première boîte en bois à la découpeuse laser comme test avant d'utiliser du plexiglas. Réalisation du model sur Inkscape en prenant en compte toutes les dimensions du matériel utilisé.

08/04 (Maxime Sacilé, Josselin Lecomte /2h)

• Début du montage électronique:

Notre circuit électronique est composé de deux parties qui sont alimentés séparément: d'un coté le 7 segment à 4 digits qui est alimenté par les sorties 2,3,4 et 5 de l'arduino et de l'autre le MQ-3 et la bande de led branchées sur la sortie 5V de l'arduino. Aujourd'hui nous avons monté et testé le circuit du 7 segment sur une plaque d'essai et il fonction avec les autres composants encore sur breadboard.

• Fabrication de la chambre à air:

Nous avons achetés des tuyaux souples dans lesquels nous soufflerons. Nous avons ensuite percé le couvercle de la boîte afin de faire rentré le mq3 ainsi que les tuyaux d'entrée et de sortie de l'air. Pour isoler le tout, nous avons utiliser de la colle chaude qui en séchant forme une sorte de résine.
