Cette page présente le code source OpenScad servant à réaliser le support du capteur MQ-3 dans le cadre du projet ARE “Capteur de gaz éthylotest”.

module trou();

 {

 difference()

{
	cylinder (r=19, h=10);
	cylinder (r=17, h=11);
 }
 }

 module central()

 {

 difference()

{
	cylinder (r=11.5, h=10);
	cylinder (r=8.9, h=11);
 }

 translate ([9.9,-1.25,0]) cube ([9,3,10]);
 rotate (a=72) translate ([9.9,-1.2,0]) cube ([9,3,10]);

 rotate (a=144) translate ([9.9,-1.25,0]) cube ([9,3,10]);

 rotate (a=216) translate ([9.9,-1.25,0]) cube ([9,3,10]);

 rotate (a=288) translate ([9.9,-1.25,0]) cube ([9,3,10]);


 }

 module support();

{

union()

{

trou();

central();

}
 }

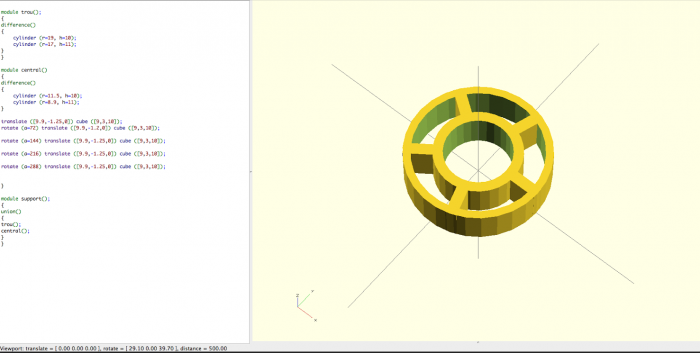

Ce qui donne au final:
