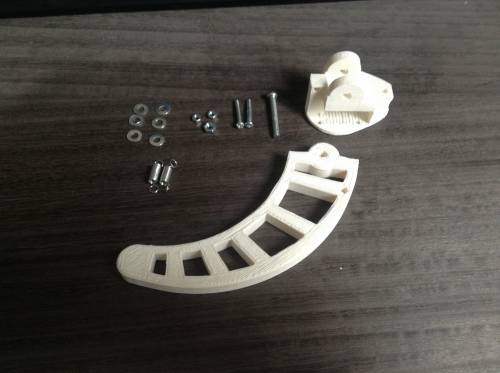

Pour assembler un pied, vous aurez besoin des éléments suivants :

• Pièce he_pied_haut.stl imprimée
• Pièce he_pied_bas.stl imprimée
• Petit ressort x2
• Petite vis x2
• Petit écrou x2
• Grande vis
• Grand écrou
• Rondelle x6

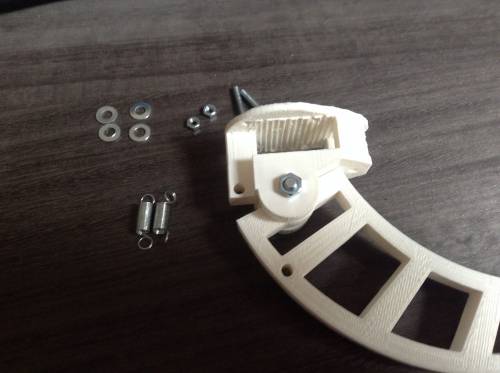

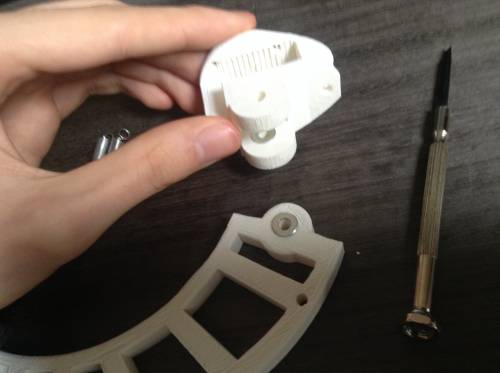

Commencer par assembler le point de pivot du pied, avec la grande vis, en glissant une rondelle de chaque coté de la pièce du bas.

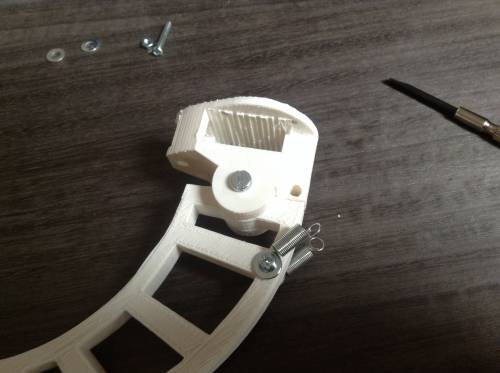

Ensuite, il faut attacher les ressorts d'un coté en utilisant une seule vis. Utiliser une rondelle de chaque côté pour que le ressort ne sorte pas de la vis.

Terminer en attachant l'autre côté du ressort à la deuxième pièce.

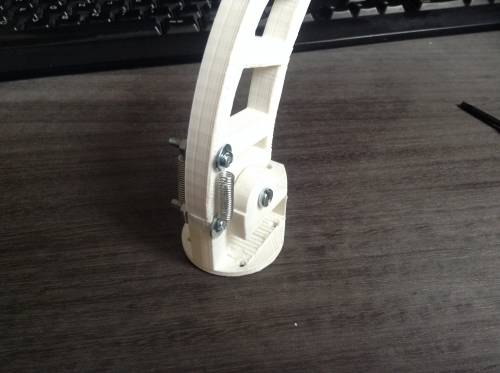

Une fois que tout est en place, resserrer les vis des ressorts et vérifier le bon fonctionnement du pied. Faire de même avec les 3 autres.
